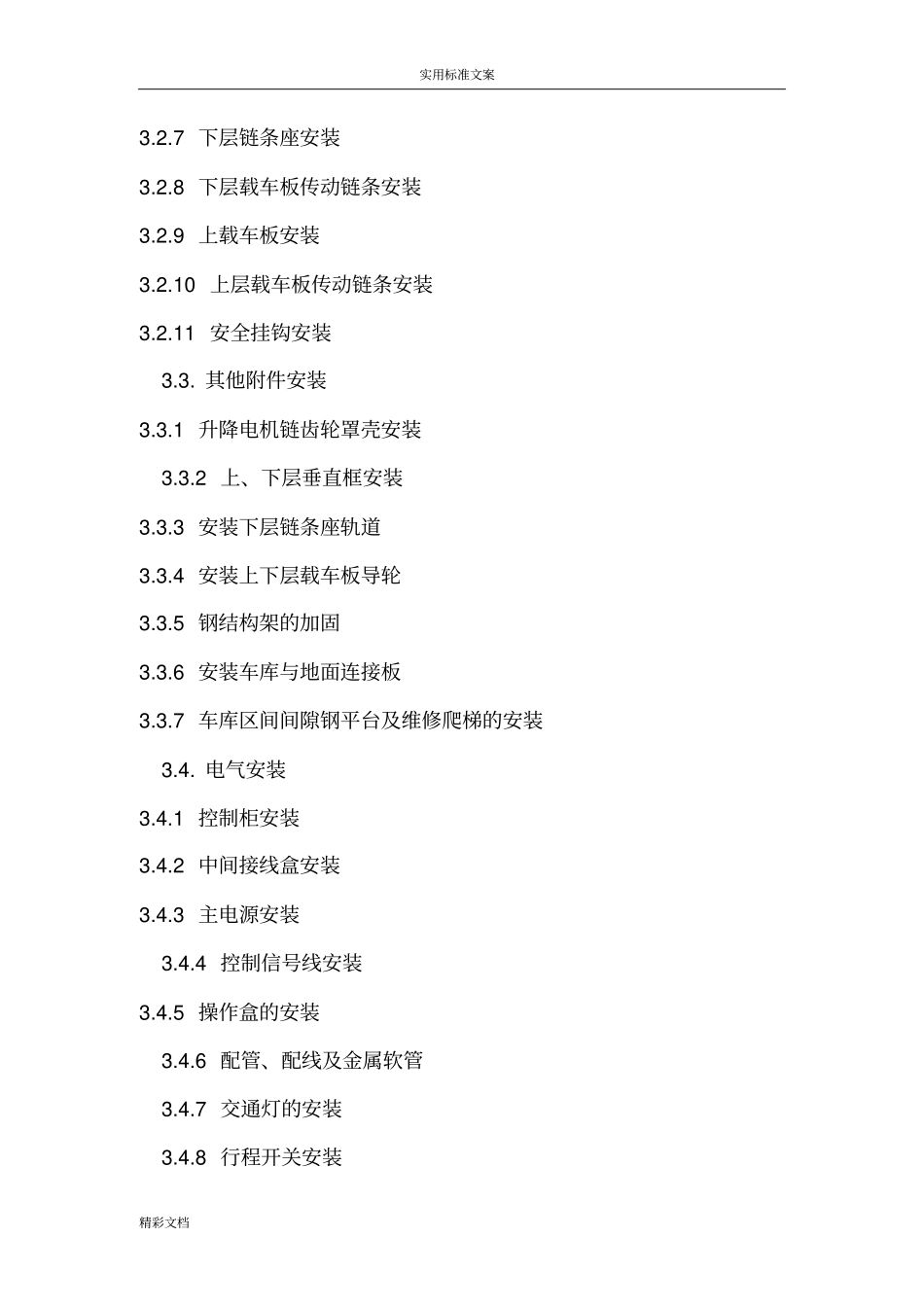

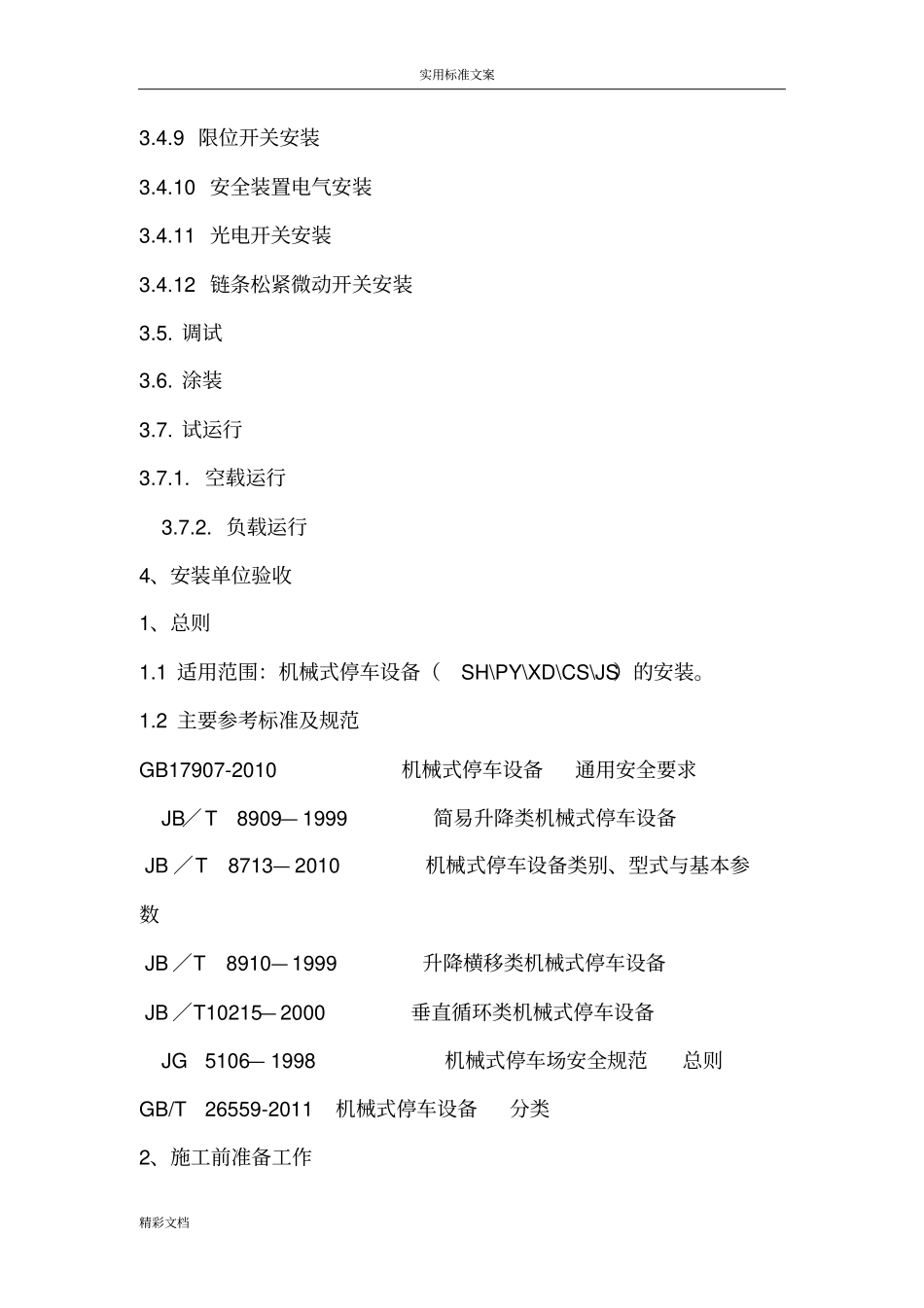

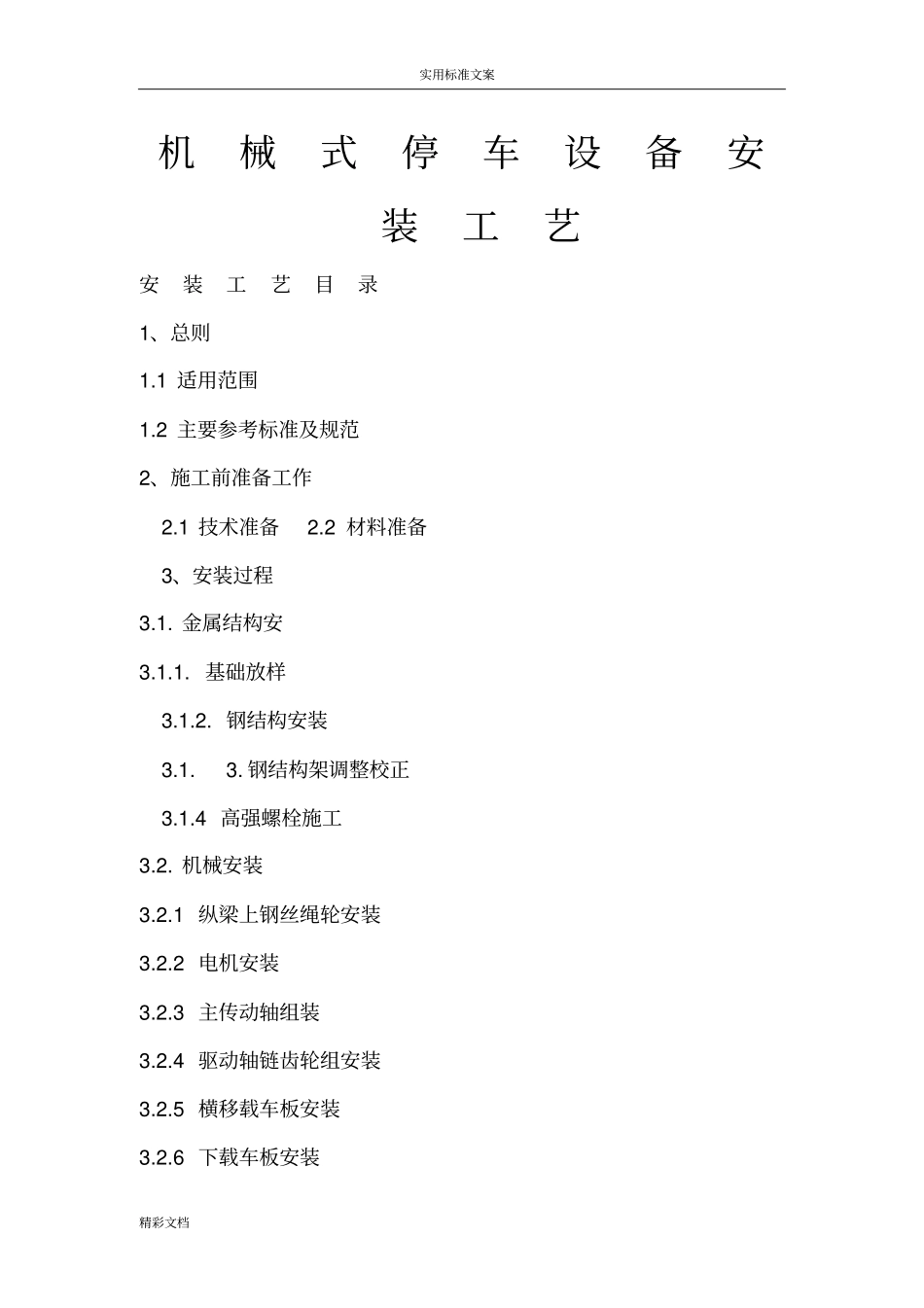

实用标准文案精彩文档机械式停车设备安装工艺安装工艺目录1、总则1.1适用范围1.2主要参考标准及规范2、施工前准备工作2.1技术准备2.2材料准备3、安装过程3.1.金属结构安3.1.1.基础放样3.1.2.钢结构安装3.1.3.钢结构架调整校正3.1.4高强螺栓施工3.2.机械安装3.2.1纵梁上钢丝绳轮安装3.2.2电机安装3.2.3主传动轴组装3.2.4驱动轴链齿轮组安装3.2.5横移载车板安装3.2.6下载车板安装实用标准文案精彩文档3.2.7下层链条座安装3.2.8下层载车板传动链条安装3.2.9上载车板安装3.2.10上层载车板传动链条安装3.2.11安全挂钩安装3.3.其他附件安装3.3.1升降电机链齿轮罩壳安装3.3.2上、下层垂直框安装3.3.3安装下层链条座轨道3.3.4安装上下层载车板导轮3.3.5钢结构架的加固3.3.6安装车库与地面连接板3.3.7车库区间间隙钢平台及维修爬梯的安装3.4.电气安装3.4.1控制柜安装3.4.2中间接线盒安装3.4.3主电源安装3.4.4控制信号线安装3.4.5操作盒的安装3.4.6配管、配线及金属软管3.4.7交通灯的安装3.4.8行程开关安装实用标准文案精彩文档3.4.9限位开关安装3.4.10安全装置电气安装3.4.11光电开关安装3.4.12链条松紧微动开关安装3.5.调试3.6.涂装3.7.试运行3.7.1.空载运行3.7.2.负载运行4、安装单位验收1、总则1.1适用范围：机械式停车设备（SH\PY\XD\CS\JS）的安装。1.2主要参考标准及规范GB17907-2010机械式停车设备通用安全要求JB／T8909—1999简易升降类机械式停车设备JB／T8713—2010机械式停车设备类别、型式与基本参数JB／T8910—1999升降横移类机械式停车设备JB／T10215—2000垂直循环类机械式停车设备JG5106—1998机械式停车场安全规范总则GB/T26559-2011机械式停车设备分类2、施工前准备工作实用标准文案精彩文档2.1技术准备2.1.1.制造厂相关资料：a.产品合格证；b.车位布置图；c.使用维护说明书；d.动力电路和安全电路的电气示意图及符号说明；e.电气敷线图；f.设备安装图；g.安全部件：门锁装置、防坠装置及缓冲器型式试验报告结论副本；h.重要零部件质保书：钢丝绳、链条等；i.重要零部件宜采用经过质量认证厂家生产的产品。2.1.2.安装的相关资料：a.设备基础与环境介绍；b.安装施工方案；c.基础土建工程验收证明文件；d.施工过程记录和自检报告；e.安装过程中事故记录与处理报告；f.由使用单位提出的经制造（或改造）单位同意的安装中变更设计的证明文件。2.2材料准备2.2.1开箱点件：对业主提供的设备实行厂家、业主、安装单位三方共同确认的方式——开箱点件。负责将现场的实物与装箱清单一一核实用标准文案精彩文档对，将破损件、缺件填写在开箱记录清单上3.2.2施工用的辅助材料：施工用的型钢、电焊条、钢板、高强度螺栓、膨胀螺栓、配件等，原则上使用厂家指定产品，非指定产品必须要求材料供应商提供材料的材质证明及合格证，所用材料必须符合工艺标准规定的技术参数指标，以确保达到工程质量标准。3、安装过程3.1．金属结构安装3.1.1.基础放样以土建立柱为粗基准，确定钢结构立柱地脚螺栓的安装位置，参照图纸，然后以放样板打φ16×75mm的膨胀螺栓底孔，掏干底孔灰尘，将螺栓打入孔内，然后用水平仪将各放样板调在同一水平面内，误差为±2mm。3.1.2.钢结构安装（吊装立柱）用三角支架搭吊一个手动葫芦，分别按后立柱、前立柱、后横梁、前横梁、左中右纵梁的顺序将钢结构架安装，用螺栓连接，其中纵梁上的钢丝绳轮须在吊装前在地面组装好。3.1.2.1立柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。立柱起吊后，当柱脚距地脚螺栓约30-40cm时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20mm内，拧紧螺栓，临时固定即可脱钩。3.1.2.2横、纵梁吊装：横、纵梁吊装在柱子复核完成后进行，横、纵梁吊装时采用两点对称绑扎起吊就位安装。横、纵梁起吊后距柱基实用标准文案精彩文档准面100mm时徐徐慢就位，待横、纵梁吊装就位后进行对接调整校正，然后固定连接。横、纵梁吊装时随吊随用经纬仪校正，有偏差随时纠正。3.1.3.钢结构架调整校正3.1.3.钢结构架调整校正钢结构架安装完毕后，用水准仪和水平仪检测前后柱的垂直度，其误差值为±1mm...
