机械设计说明书zdlVIP专享VIP免费

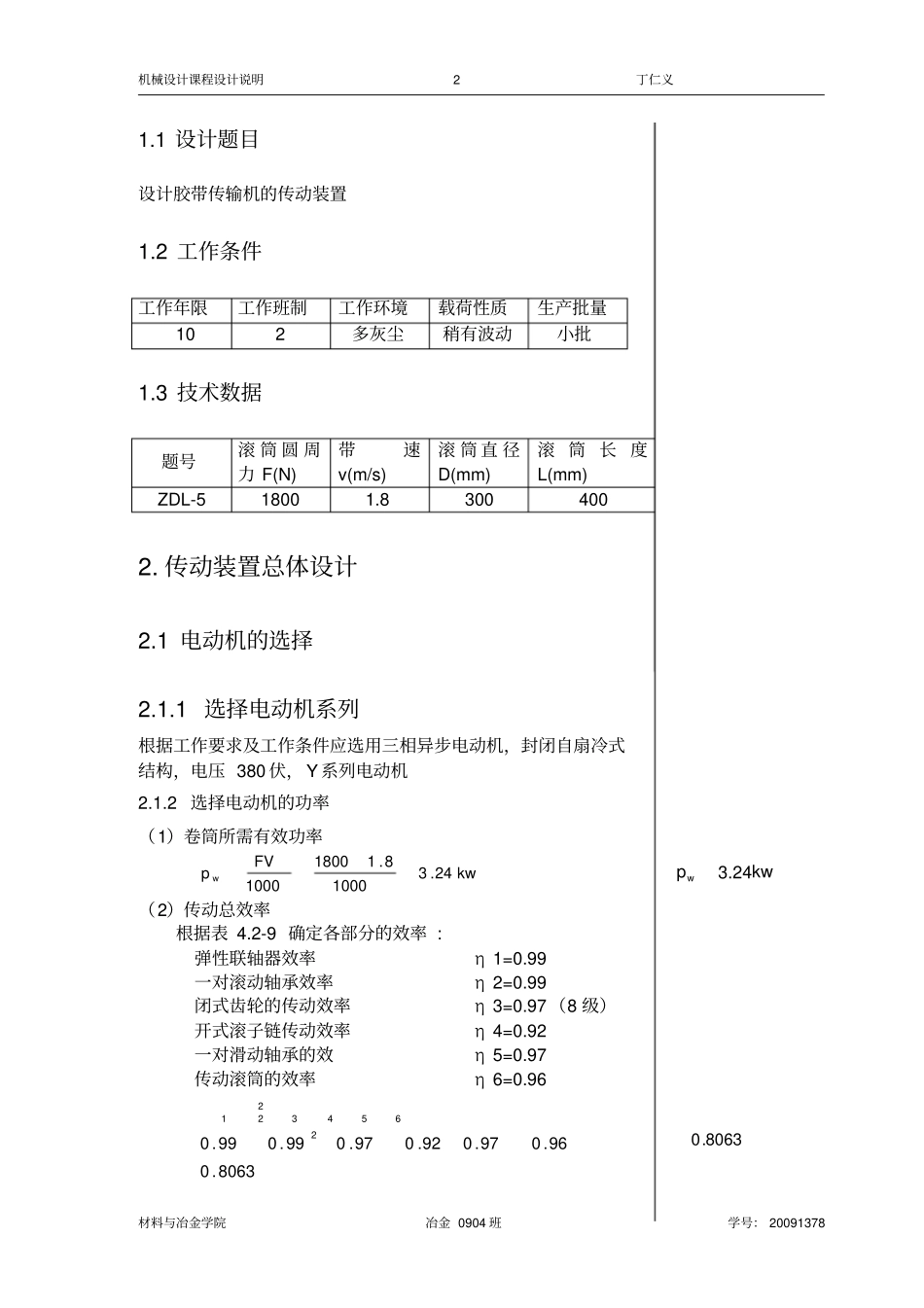

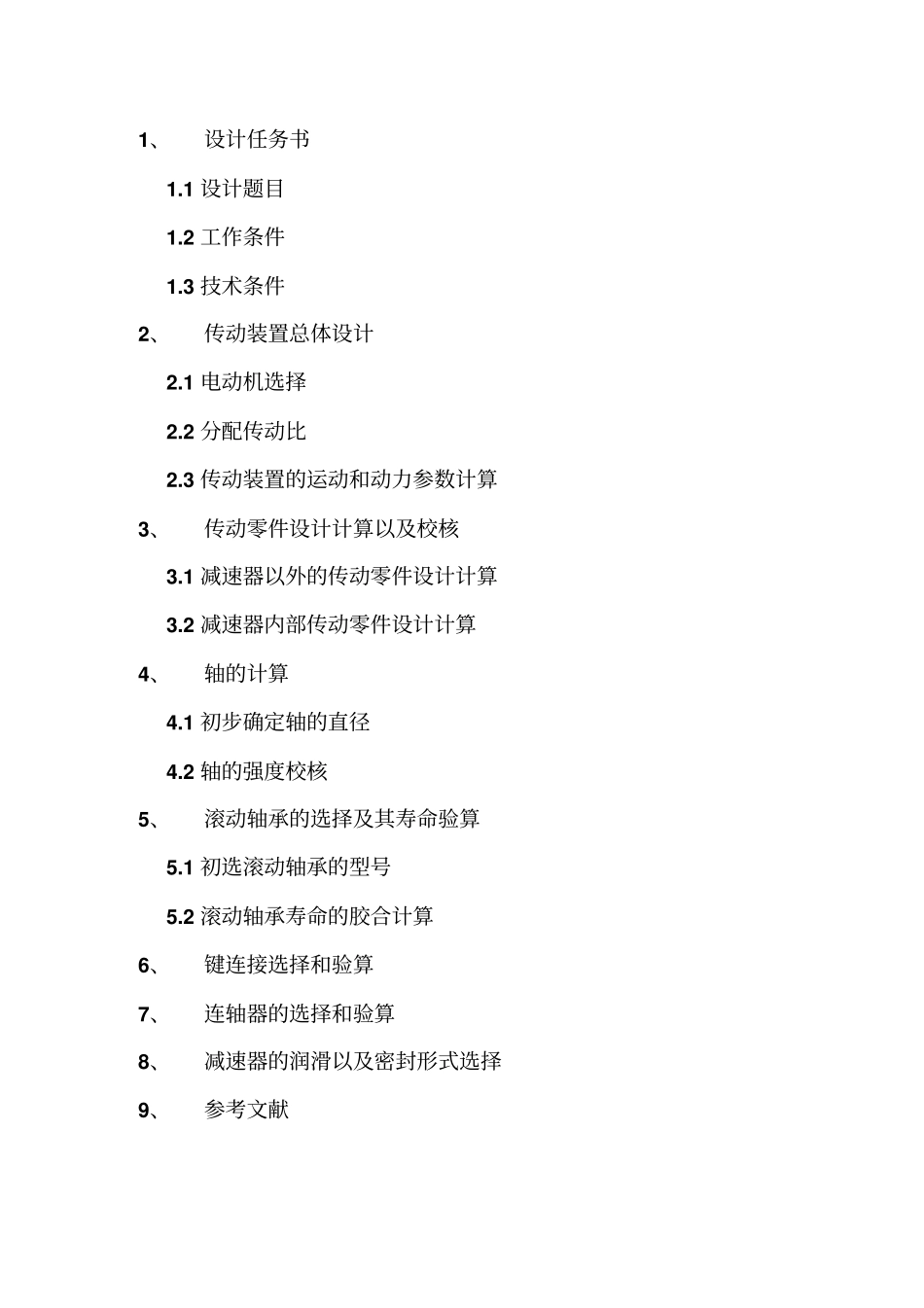

1、设计任务书1.1设计题目1.2工作条件1.3技术条件2、传动装置总体设计2.1电动机选择2.2分配传动比2.3传动装置的运动和动力参数计算3、传动零件设计计算以及校核3.1减速器以外的传动零件设计计算3.2减速器内部传动零件设计计算4、轴的计算4.1初步确定轴的直径4.2轴的强度校核5、滚动轴承的选择及其寿命验算5.1初选滚动轴承的型号5.2滚动轴承寿命的胶合计算6、键连接选择和验算7、连轴器的选择和验算8、减速器的润滑以及密封形式选择9、参考文献机械设计课程设计说明2丁仁义材料与冶金学院冶金0904班学号：200913781.1设计题目设计胶带传输机的传动装置1.2工作条件工作年限工作班制工作环境载荷性质生产批量102多灰尘稍有波动小批1.3技术数据题号滚筒圆周力F(N)带速v(m/s)滚筒直径D(mm)滚筒长度L(mm)ZDL-518001.83004002.传动装置总体设计2.1电动机的选择2.1.1选择电动机系列根据工作要求及工作条件应选用三相异步电动机，封闭自扇冷式结构，电压380伏，Y系列电动机2.1.2选择电动机的功率（1）卷筒所需有效功率kwFVpw24.310008.118001000kwpw24.3（2）传动总效率根据表4.2-9确定各部分的效率:弹性联轴器效率η1=0.99一对滚动轴承效率η2=0.99闭式齿轮的传动效率η3=0.97（8级）开式滚子链传动效率η4=0.92一对滑动轴承的效η5=0.97传动滚筒的效率η6=0.968063.096.097.092.097.099.099.0265432218063.0机械设计课程设计说明3丁仁义材料与冶金学院冶金0904班学号：20091378（3）所需的电动机的功率Kwppwr02.48063.024.3Pr=4.02kw按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V，Y系列。查表2.9-1可选的Y系列三相异步电动机Y132M2-6型，额定kwP5.50，Y132S-4型，额定功率5.5KW满足rPP02.1.3确定电动机转速传动滚筒转速min/6.1143.08.16060wrDvn现以同步转速为Y132S-4型（1500r/min）及Y132M2-6型（1000r/min）两种方案比较，查得电动机数据方案号电动机型号额定功率(kW)同步转速(r/min)满载转速(r/min)电动机质量/kg1Y132S-45.515001440682Y132M2-65.5100096084比较两种方案，选择方案2，查得其主要性能数据列于下表电动机额定功率0P/kW5.5电动机满载转速0n/(r/min)960电动机轴伸直径D/mm38电动机轴伸长度E/mm1322.2分配传动比．（1）总传动比38.86.1149600wnni查表2.2-1得链传动的传动比为12i=2.5机械设计课程设计说明4丁仁义材料与冶金学院冶金0904班学号：20091378则取减速器传动比352.35.238.81223iii2.3传动装置的运动和动力参数计算2.3.1各轴功率、转速和转矩的计算0轴：即电动机的主动轴kwppr24.30min/7200rnmNnpT98.427201024.355.955.930001轴：即减速器的高速轴kwpp21.399.024.30101min/7200101rinnmNnpT58.429601021.355.955.931112轴：即减速器的低速轴kwpp3.0597.098.099.03.241212min/2006.37201212rinnmNnPT145.64200103.0555.955.932223轴：即传动滚筒轴kwpp2.7592.098.03.052323min/95.52.0942002323rinnmNnPT27595.5102.7555.955.93333机械设计课程设计说明5丁仁义材料与冶金学院冶金0904班学号：200913782.3.2各轴运动及动力参数列表示轴序号功率P(kw)转速n(r/min)转矩T(N.m)传动形式传动比i效率η03.2572042.98联轴器10.9913.2172042.58齿轮传动3.60.9523.05200145.64链传动2.0940.9032.7595.52753.传动零件的设计计算3.1减速器以外的传动零件设计计算设计链传动1）确定链轮齿数由传动比取小链轮齿数812.24094.22292291iZ所以取1Z=25大链轮齿数956.51812.24094.212iZZ所以取2Z=52实际传动比08.2255212ZZi%67.0%100理实理iiii2）确定链条节距由式pzAKKPKP0查表得，工况系数AK1.4机械设计课程设计说明6丁仁义材料与冶金学院冶金0904班学号：20091378小链轮齿数系数34.1)19(08.11ZKz取双排链，取pK=1.787.17.134.105.34.10PkW因为2001nr/min查表得选链号No10A，节距p=15.8753)计算链长初选0a=40p=4015.875=635mm链长96.118)22552(635875.1522552402)2(2222120120zzapzzpaLp节取pL=120节所以实际中心距a≈6434)验算链速32.1100060875.152002510006011pnzvV＜15m/s适合5）选择润滑方式按v=1.32m/s,链号10A，查图选用滴油润滑。6）作用在轴上的力...
