材料成形技术基础习题集标准答案VIP专享VIP免费

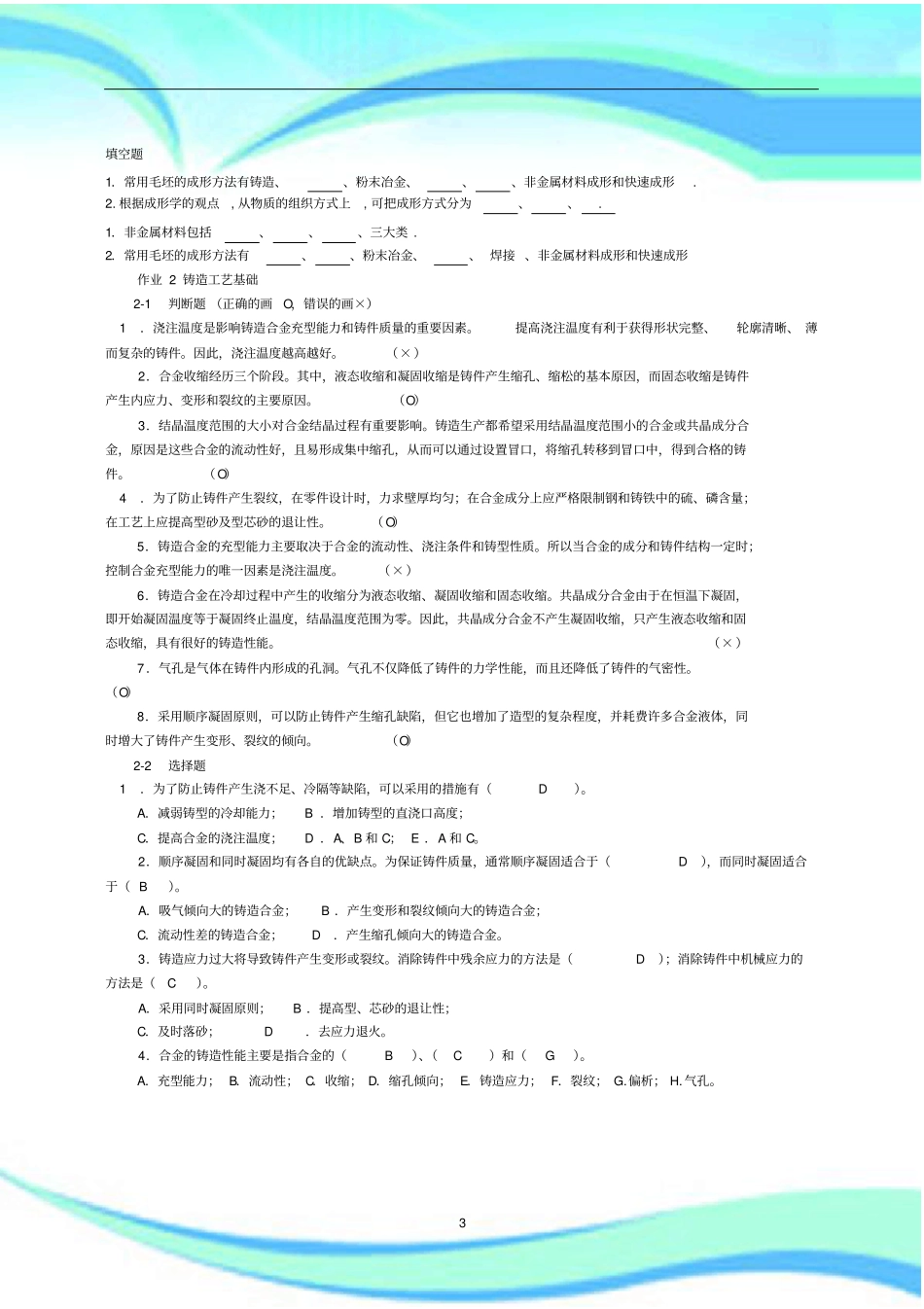

《材料成形技术基础》习题集答案2————————————————————————————————作者：————————————————————————————————日期：3填空题1．常用毛坯的成形方法有铸造、、粉末冶金、、、非金属材料成形和快速成形.2.根据成形学的观点,从物质的组织方式上,可把成形方式分为、、.1．非金属材料包括、、、三大类.2．常用毛坯的成形方法有、、粉末冶金、、焊接、非金属材料成形和快速成形作业2铸造工艺基础2-1判断题（正确的画O，错误的画×）1．浇注温度是影响铸造合金充型能力和铸件质量的重要因素。提高浇注温度有利于获得形状完整、轮廓清晰、薄而复杂的铸件。因此，浇注温度越高越好。（×）2．合金收缩经历三个阶段。其中，液态收缩和凝固收缩是铸件产生缩孔、缩松的基本原因，而固态收缩是铸件产生内应力、变形和裂纹的主要原因。（O）3．结晶温度范围的大小对合金结晶过程有重要影响。铸造生产都希望采用结晶温度范围小的合金或共晶成分合金，原因是这些合金的流动性好，且易形成集中缩孔，从而可以通过设置冒口，将缩孔转移到冒口中，得到合格的铸件。（O）4．为了防止铸件产生裂纹，在零件设计时，力求壁厚均匀；在合金成分上应严格限制钢和铸铁中的硫、磷含量；在工艺上应提高型砂及型芯砂的退让性。（O）5．铸造合金的充型能力主要取决于合金的流动性、浇注条件和铸型性质。所以当合金的成分和铸件结构一定时；控制合金充型能力的唯一因素是浇注温度。（×）6．铸造合金在冷却过程中产生的收缩分为液态收缩、凝固收缩和固态收缩。共晶成分合金由于在恒温下凝固，即开始凝固温度等于凝固终止温度，结晶温度范围为零。因此，共晶成分合金不产生凝固收缩，只产生液态收缩和固态收缩，具有很好的铸造性能。（×）7．气孔是气体在铸件内形成的孔洞。气孔不仅降低了铸件的力学性能，而且还降低了铸件的气密性。（O）8．采用顺序凝固原则，可以防止铸件产生缩孔缺陷，但它也增加了造型的复杂程度，并耗费许多合金液体，同时增大了铸件产生变形、裂纹的倾向。（O）2-2选择题1．为了防止铸件产生浇不足、冷隔等缺陷，可以采用的措施有（D）。A．减弱铸型的冷却能力；B．增加铸型的直浇口高度；C．提高合金的浇注温度；D．A、B和C；E．A和C。2．顺序凝固和同时凝固均有各自的优缺点。为保证铸件质量，通常顺序凝固适合于（D），而同时凝固适合于（B）。A．吸气倾向大的铸造合金；B．产生变形和裂纹倾向大的铸造合金；C．流动性差的铸造合金；D．产生缩孔倾向大的铸造合金。3．铸造应力过大将导致铸件产生变形或裂纹。消除铸件中残余应力的方法是（D）；消除铸件中机械应力的方法是（C）。A．采用同时凝固原则；B．提高型、芯砂的退让性；C．及时落砂；D．去应力退火。4．合金的铸造性能主要是指合金的（B）、（C）和（G）。A．充型能力；B．流动性；C．收缩；D．缩孔倾向；E．铸造应力；F．裂纹；G.偏析；H.气孔。45．如图2-1所示的A、B、C、D四种成分的铁碳合金中，流动性最好的合金是（D）；形成缩孔倾向最大的合金是（D）；形成缩松倾向最大的合金是（B）。图2-1图2-26．如图2-2所示应力框铸件。浇注并冷却到室温后，各杆的应力状态为（H）。若用钢锯沿A-A线将φ30杆锯断，此时断口间隙将（A）。断口间隙变化的原因是各杆的应力（C），导致φ30杆（E），φ10杆（D）。A．增大；B．减小；C．消失；D．伸长；E．缩短；F．不变；G．φ30杆受压，φ10杆受拉；Ｈ．φ30杆受拉，φ10杆受压。7．常温下落砂之前，在图2-3所示的套筒铸件中（F）。常温下落砂以后，在该铸件中（C）。A．不存在铸造应力；B．只存在拉应力；C．存在残余热应力；D．只存在压应力；E．存在机械应力；F．C和E。图2-3作业3常用合金铸件的生产3-1判断题（正确的画O，错误的画×）1．用某成分铁水浇注的铸件为铁素体灰口铸铁件。如果对该成分铁水进行孕育处理，可以获得珠光体灰口铸铁，从而提高铸件的强度和硬度。（×）2．就HT100、HT150、HT200而言，随着牌号的提高，C、Si和Mn含量逐渐增多，以减少片状石墨的数量，增加珠光体的数量。（×）3．可锻铸铁的强...
