条码打印机硬件培训讲义VIP免费

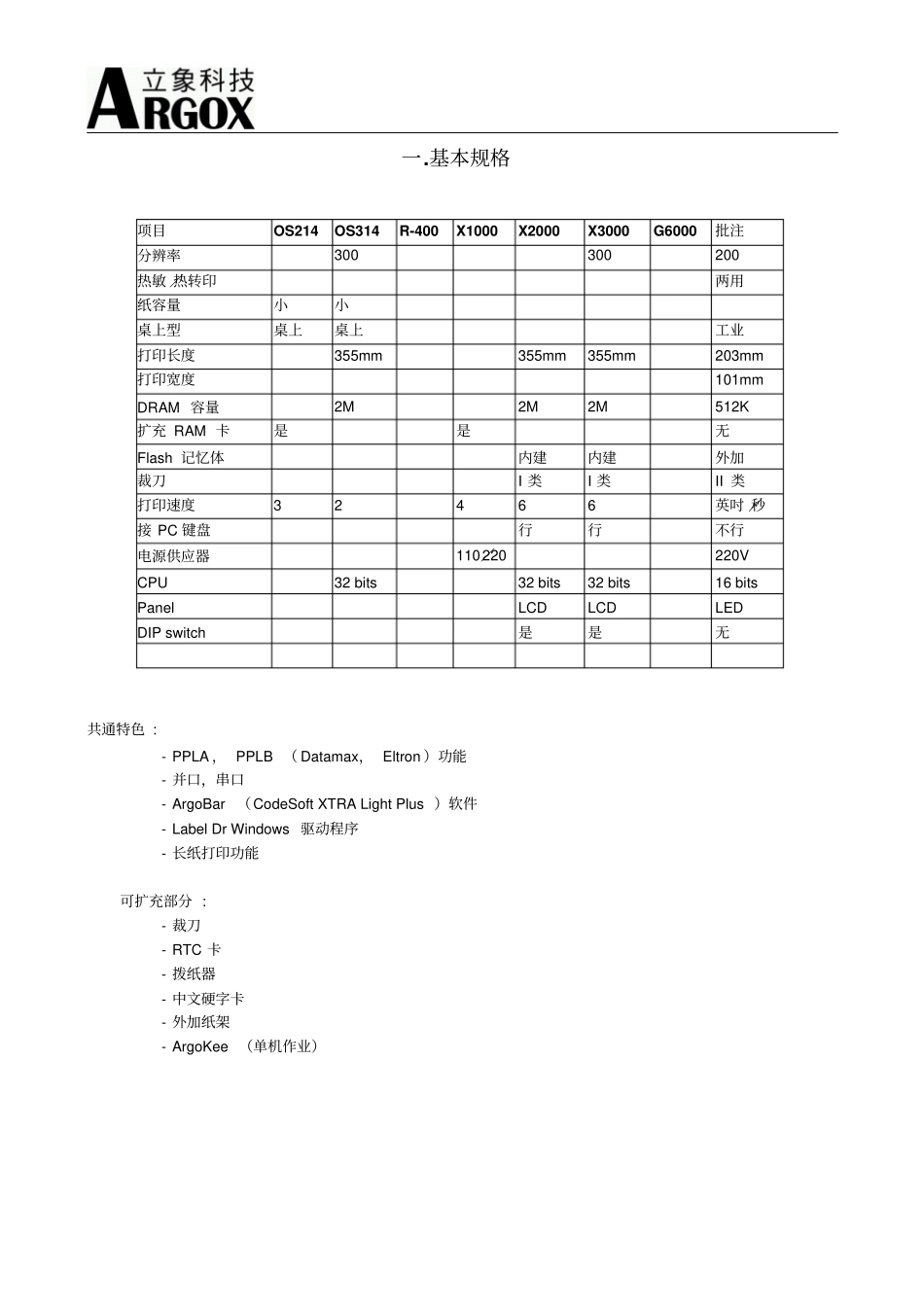

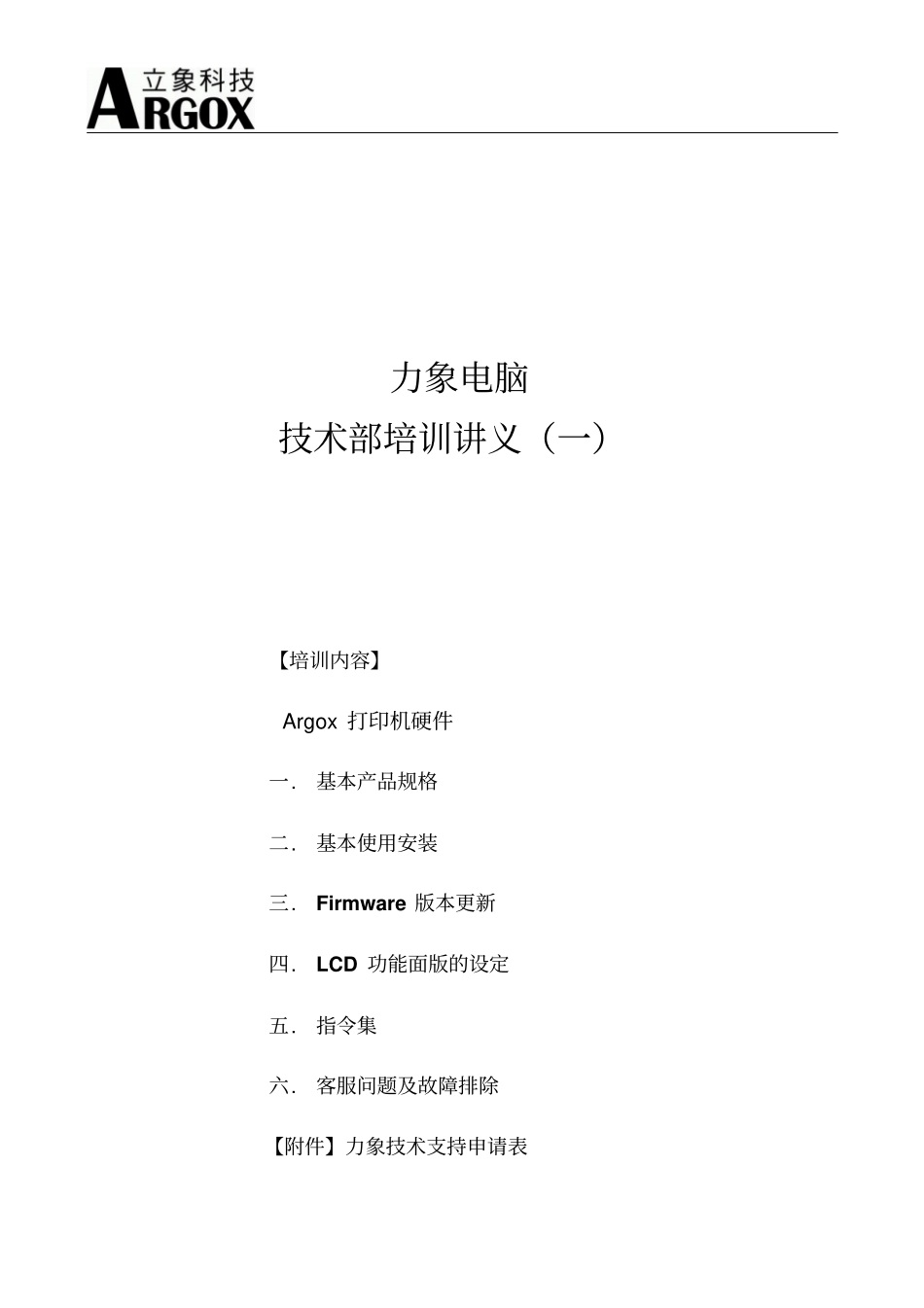

力象电脑技术部培训讲义（一）【培训内容】Argox打印机硬件一.基本产品规格二.基本使用安装三.Firmware版本更新四.LCD功能面版的设定五.指令集六.客服问题及故障排除【附件】力象技术支持申请表一.基本规格项目OS214OS314R-400X1000X2000X3000G6000批注分辨率300300200热敏∕热转印两用纸容量小小桌上型桌上桌上工业打印长度355mm355mm355mm203mm打印宽度101mmDRAM容量2M2M2M512K扩充RAM卡是是无Flash记忆体内建内建外加裁刀I类I类II类打印速度32466英吋∕秒接PC键盘行行不行电源供应器110∕220220VCPU32bits32bits32bits16bitsPanelLCDLCDLEDDIPswitch是是无共通特色:-PPLA，PPLB（Datamax，Eltron）功能-并口，串口-ArgoBar（CodeSoftXTRALightPlus）软件-LabelDrWindows驱动程序-长纸打印功能可扩充部分:-裁刀-RTC卡-拨纸器-中文硬字卡-外加纸架-ArgoKee（单机作业）二.使用与安装校正（Calibration）-小纸（OS:15mm，X:30mm）-跳页，无法正确侦测GAP-Media-out误判步骤1.关机2.按住FEED键（OS），或PAUSE∕Calibr。键（X）。3.开机。4.马达转动，放开按键。5.纸张自动前进约200mm（OS），或300mm（X）。打印自我测试页目的-测试打印机功能是否大致正常（除了串口，并口通讯）。-硬件配备。-Firmware版本。-基本设定（如串口baudrate，字符选择，。。）。步骤OS系列1.关机2.按住FEED键，直到步骤6才松开。3.开机。4.马达转动。5.纸张自动前进约200mm。6.打印测试页，放开FEED键。X系列1.关机2.按住FEED∕Config键3.开机。4.马达转动，放开按键。5.打印测试页，放开FEED键。Reset（回复工厂设定）设定方式-DIPswitch。-跳Jumper。-由Panel（面版）进入。-由PC送指令（command）。步骤OS系列1.开机2.开机后，至少3秒，按住FEED键，暂时不要放开。3.约10秒左右，READYLED灭掉。4.放开FEED键。X系列1.关机2.按住CANCEL∕RESET键。3.LCD出现”RESET”后，放开按键。注:1.DIPswitch，Jumper设定无法被reset。2.校正重来。其余-装裁刀时，加装裁刀驱动IC（3770或3717）。-X2000∕X3000PPLB，用条形码扫瞄器（scanner）接到PS∕2界面时，Bit6，7，8要移到ON位置。-用串口通讯时，PC这边，务必要设定流量控制（flowcontrolprotocol）为XON∕XOFF或硬件。三.Firmware版本更新或改变Emulation目的-修正错误（Bugs）。-增加功能。-提升效率。-变更Emulation（PPLAPPLB互换）。前步骤1.档案（zip档案，README.TXT）。2.解压缩（Decompression）:PKUNZIP，WinZip。3.环境:DOS，Windows下之DOS（WinNT，2000不行）。4.用LPT1:并口。5.执行BAT檔。正式步骤1.接LPT1:，开机。2.进入MS-DOS3.执行BAT，如>PPLA4.等下列讯息出现，按任一键。Pressanykeytocontinue⋯5.等3~5分钟，回到DOS，即完成。>注:若是PPLAPPLB，则必须要做一Reset，否则可能出现一些奇怪现象，如无法打印。四.X2000∕X3000面版设定项目说明备注CUT∕PEELPOS调整裁刀∕拨纸位置-15mm~15mmPRINTOFFSET调整垂直打印位置-8mm~15mmTPHVEROFFS调整垂直打印位置-3m~3mRECOVERYPRINT是否重印GAPHEIGHT大GAP高度CUTTERROTATION旋转角度（2”，3”，4”）防止JamCUTTERTYPE裁刀种类I，IICOMPRESSEDFLASH图档压缩只适用于PPLBWINCONLEN连续纸张长度适用于LabelDrBASESPEED基本速度只适用于PPLBCOUNTERONLCD倒数功能MEDIASENS。TYPESensor种类反射，穿透式CUTTERSIGNAL裁刀讯号BACKFEED多吐纸功能BACKDISTANCE吐纸距离注:1.有些设定亦可用指令来设定。2.后设压前设。五.指令集控制码02H1BH0DH0AH文字，条形码范例forPPLAc0100LD11H10C0000121100000050000Barcode3of91A0005000200000ABCDEFGHIE文字，条形码范例forPPLBZBQ200，24q816S4D9A50，50，0，5，1，1，N，"MAXICODE"B220，50，0，2，2，4，80，B，"012345"b400，50，M，"001，840，84170，6672，ABCD"P1六.客户服务问题及故障排除打印不均匀:打印头压力调试：碳带皱褶是否使用Argox原厂串口线串口无法打印?是否使用Argox原厂串口线如何调整标签撕纸的位置?下载正确的printerutility版本PPLA用户可弹性的设定撕纸距离（tearoffdistance）；启动printerut...
