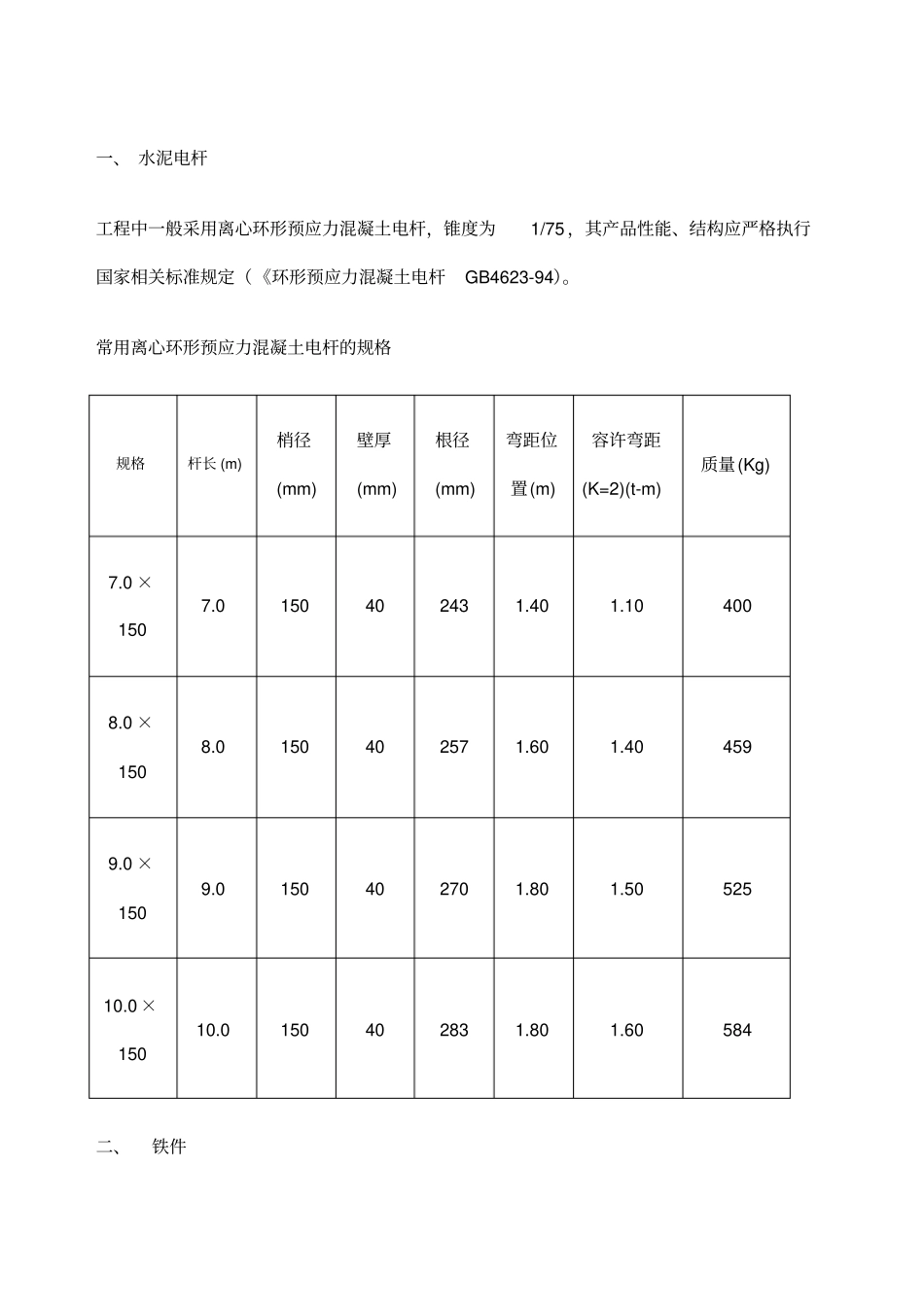

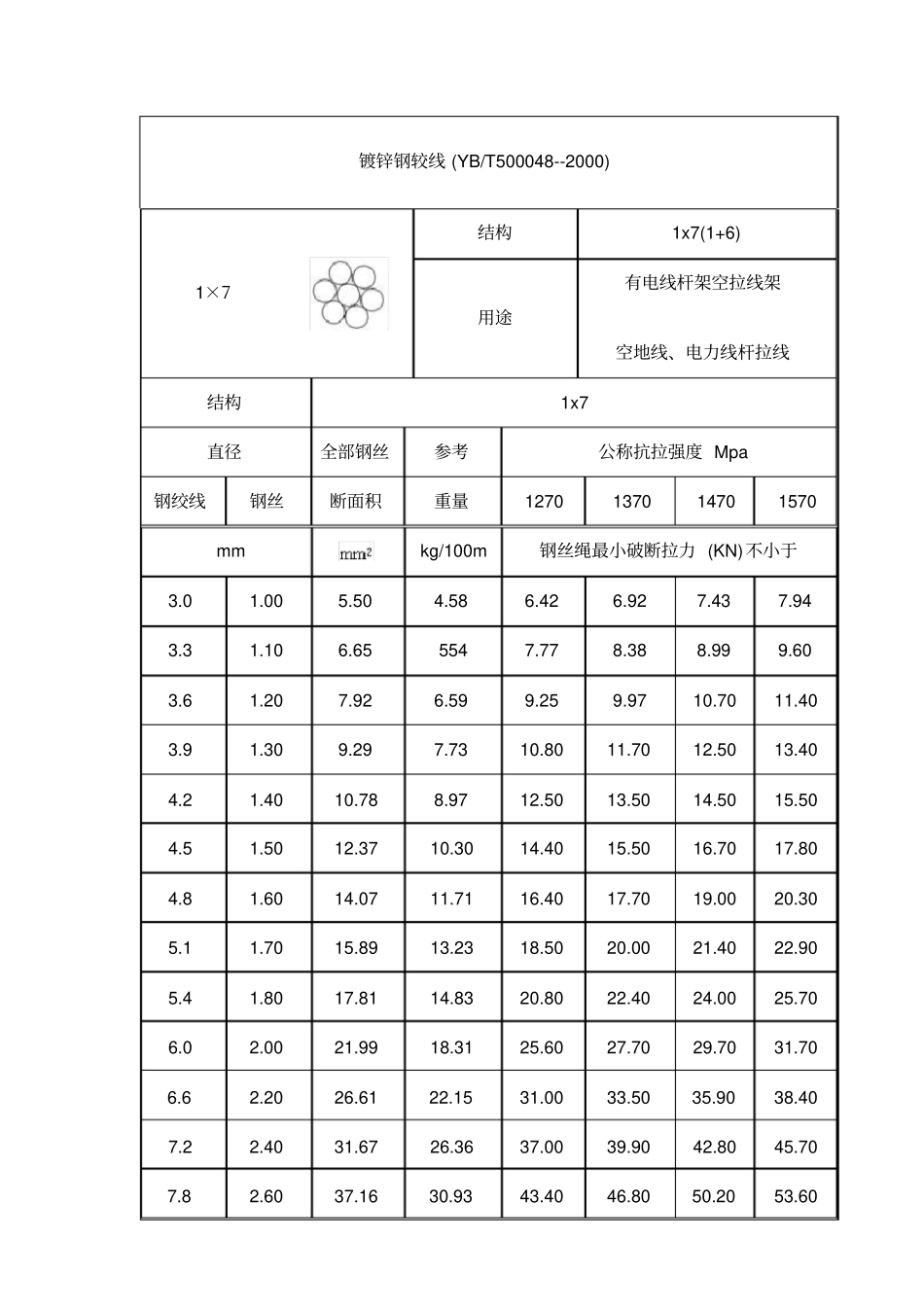

一、水泥电杆工程中一般采用离心环形预应力混凝土电杆,锥度为1/75,其产品性能、结构应严格执行国家相关标准规定(《环形预应力混凝土电杆GB4623-94)。常用离心环形预应力混凝土电杆的规格规格杆长(m)梢径(mm)壁厚(mm)根径(mm)弯距位置(m)容许弯距(K=2)(t-m)质量(Kg)7.0×1507.0150402431.401.104008.0×1508.0150402571.601.404599.0×1509.0150402701.801.5052510.0×15010.0150402831.801.60584二、铁件线路铁件为热镀锌材料。各种铁件器材必须符合《架空通信线路铁件(YD/T206.1-1997~YD/T206.29-1997)》的标准要求。常用铁件说明如下:1、吊线抱箍、拉线抱箍:选用热镀锌D164、D184、D204等,要求穿钉配备齐全;2、地锚钢柄:为热镀锌材料,拉线程式配合使用,其配合标见3、衬环:五股、七股镀锌衬环4、挂钩:为了线路维护和复挂光缆的需要,选用35mm规格的涂塑挂钩。5、钢绞线卡子、线路夹板:要求不得有砂眼、裂纹、弯曲变形,表面镀锌,夹板线槽要求相互吻合不得错口。镀锌钢较线(YB/T500048--2000)1×7结构1x7(1+6)用途有电线杆架空拉线架空地线、电力线杆拉线结构1x7直径全部钢丝参考公称抗拉强度Mpa钢绞线钢丝断面积重量1270137014701570mmkg/100m钢丝绳最小破断拉力(KN)不小于3.01.005.504.586.426.927.437.943.31.106.655547.778.388.999.603.61.207.926.599.259.9710.7011.403.91.309.297.7310.8011.7012.5013.404.21.4010.788.9712.5013.5014.5015.504.51.5012.3710.3014.4015.5016.7017.804.81.6014.0711.7116.4017.7019.0020.305.11.7015.8913.2318.5020.0021.4022.905.41.8017.8114.8320.8022.4024.0025.706.02.0021.9918.3125.6027.7029.7031.706.62.2026.6122.1531.0033.5035.9038.407.22.4031.6726.3637.0039.9042.8045.707.82.6037.1630.9343.4046.8050.2053.608.42.8043.1035.8850.3054.3058.2062.209.03.0049.4841.1957.8062.3066.9071.409.63.2056.3046.8665.7070.9076.1081.3010.53.6067.3556.0778.6089.8091.0097.12011.43.8079.3966.0992.76100.00107.00114.0012.04.0087.9673.23102.78110.00118.00127.00光缆用镀锌钢绞线1主题内容与适用范围本标准规定了产品分类,尺寸外形,试验方法,检验规则和包装标志。本标准适用于光缆用加强芯,自承式光缆电缆拉索等类似用途的镀锌钢绞线(以下简称钢绞线)2引用标准GB228金属拉伸试验方法GB238金属线材反复弯曲试验方法GB239金属线材扭转试验方法GB699优质碳素结构钢技术条件GB2104镀锌钢丝锌层重量试验方法GB/T2973镀锌钢丝锌层重量试验方法GB2976金属线材缠绕试验方法GB8358钢丝绳破断拉伸试验方法ISO/TC1025N121测定钢丝绳近似弹性模量的方法3分类3.1钢绞线按断面结构分为二种,如表1所示。4尺寸和外形4.1钢绞线的直径及允许偏差应符合表6和表7的规定。表1断面结构1X71X194.2钢绞线内镀锌钢丝的直径允许偏差应符合表2规定。表2钢丝公称直径mm直径允许偏差mm0.30~<0.800.80~<1.101.20~≤2.00±0.01±0.02±0.03椭圆度不得大于直径公差之半.4.3钢绞线的捻距应为其直径的12-15倍.外层钢丝的捻向应为左捻。相邻层钢丝的捻向应相反。如需改变捻向,应在合同中注明。4.4钢绞线的长度除经供需双方协商,按合同要求的长度交货外,钢绞线的长度就按1050或2200m倍尺生产。长度公差应为+50m。4.5标记示例:结构1X7,直径4.5mm,抗拉强度1470Mpa钢绞线的标记为:1X7-4.5-1470-Q/320221PB02-945技术要求5.1材料5.1.1钢绞线用钢应符合GB699的规定,钢号由制造厂选择,但其硫,磷含量各不得大于0.03%。5.1.2钢绞线用镀锌钢丝捻制。钢丝表面应镀上一层均匀,连续的锌,不得有明显的脱锌和没有镀上锌的地方。5.1.3镀锌钢丝应清洁,无污。5.1.4钢绞线内镀锌钢丝公称抗拉强度应符合表3的规定。表3镀锌钢丝公称抗拉强度钢丝公称直径mm公称抗拉强度MPA≤0.50>0.50~0.90>0.90~1.50>1.50~≤2.0017701570147013705.2捻制质量5.2.1钢绞线通条的直径和捻距应均匀。5.2.2钢绞线内各钢丝应紧密绞合,不应有交错,断裂,折弯等缺陷。5.2.3钢绞线应平直柔软余应力小。切断后应不松散。5.2.4钢绞线应采用通条...
