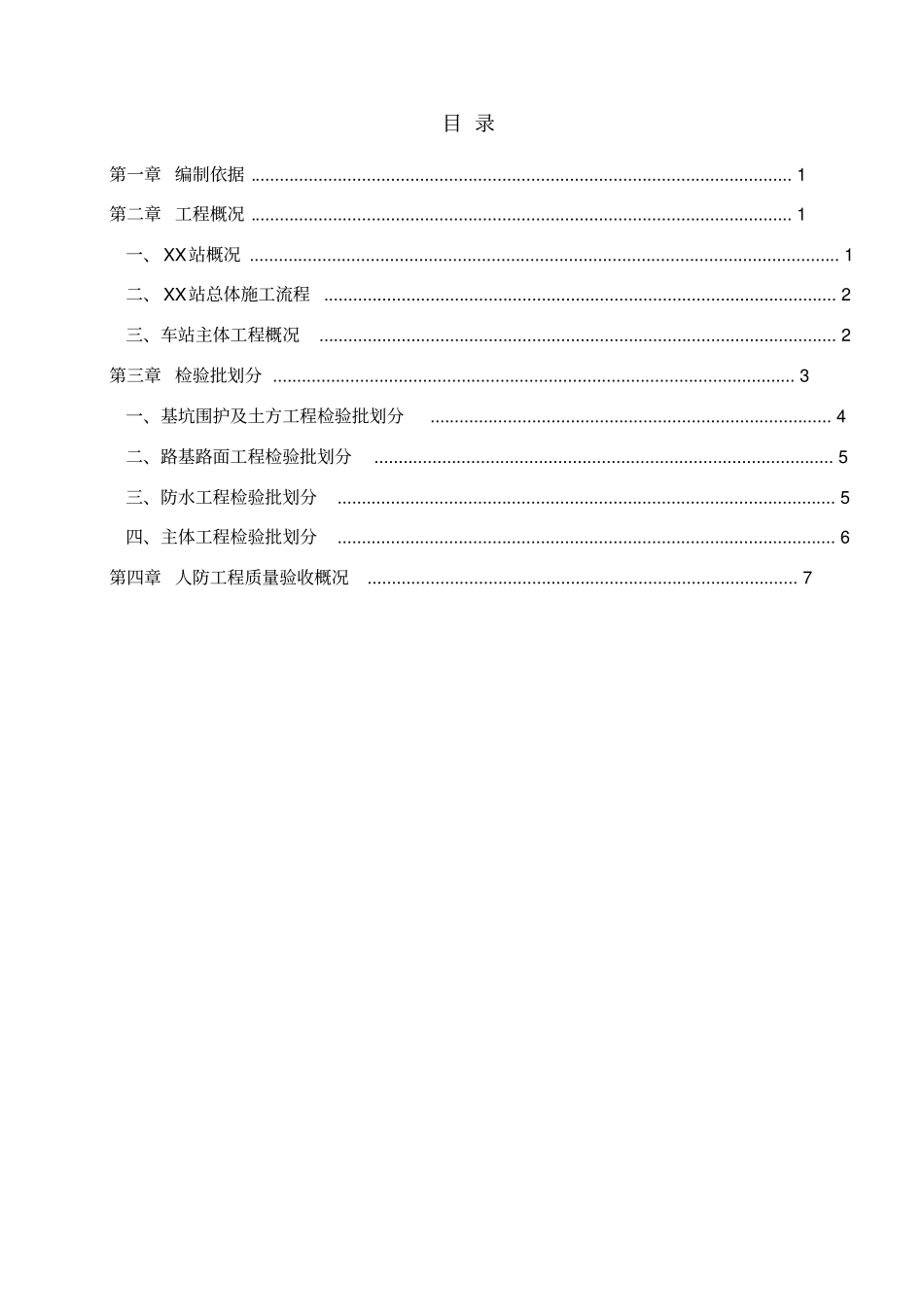

XX市轨道交通4号线一期土建工程一标段检验批划分计划编制：复核：审核：中国建筑股份有限公司XX市轨道交通4号线一标第四项目经理部二〇一五年八月目录第一章编制依据................................................................................................................1第二章工程概况................................................................................................................1一、XX站概况..........................................................................................................................1二、XX站总体施工流程..........................................................................................................2三、车站主体工程概况...........................................................................................................2第三章检验批划分............................................................................................................3一、基坑围护及土方工程检验批划分...................................................................................4二、路基路面工程检验批划分...............................................................................................5三、防水工程检验批划分.......................................................................................................5四、主体工程检验批划分.......................................................................................................6第四章人防工程质量验收概况.........................................................................................7XX站检验批划分计划第一章编制依据1、《XX市轨道交通4号线一标土建工程施工合同》2、《XX市轨道交通4号线XX站施工图纸》3、《XX市轨道交通集团有限公司轨道交通项目统一用表及使用指南（土建篇）》4、相关的规范标准，见表1.1。表1.1规范标准序号规范标准名称规范标准代码1建筑工程施工质量验收统一标准GB50300-20132建筑地基基础工程施工质量验收规范GB50202-20023地下防水工程质量验收规范GB50208-20114混凝土结构工程施工质量验收规范GB50204-20155建筑基坑支护技术规程JGJ120-20126混凝土质量控制标准GB50164—927建筑桩基技术规范JGJ94-20088砌体工程施工质量验收规范GB50203-20029人民防空工程施工及验收规范GB50134-2004第二章工程概况一、XX站概况XX站位于银杉路与观沙岭路、杜鹃路十字交叉路口，沿银杉路南北向布置，为XX地铁4号线与长株潭城际线XX站的换乘站，拟采用通道换乘。车站总长202.7m。车站范围内地势两边高中间低，呈V字型。标准段车站宽度为22.7米，为两层三跨的箱型框架结构。围护结构采用Ф1000@1200的钻孔灌注桩，桩间采用Ф800的三重旋喷桩阻水。支撑形式采用采用1道砼支撑+2道钢支撑，钢支撑采用Ф609mm，t=16mm钢管作为内支撑。本站共设4个出入口、2组风亭、一个换乘通道。车站具体平面位置示意图如图2.1所示。图2.1XX站平面位置示意图二、XX站总体施工流程4号线一期工程XX站作为标准车站，总体上按照先车站主体，后附属结构；先维护结构，后主体结构的施工顺序进行。本计划主要针对车站主体部分进行划分，附属结构工程对照车站主体结构的检验批划分方法进行合理划分。三、车站主体工程概况1、车站围护结构概况车站围护结构的围护形式为Ф1000@1200钻孔灌注桩+Ф800旋喷桩止水，共计钻孔灌注桩396根、旋喷桩397根。2、车站主体结构概况车站主体为二层三跨结构形式，根据施工组织设计和相关方案，水平方向，车站结构划分为10个施工段，垂直结构方向，依次施工底板、站台层侧墙、中板、展厅层侧墙、顶板5个施工段。过程施工穿插轨顶风道、站台层板及楼梯等结构。主体结构的基本情况如表2.2所示。表2.2主体结构概况表车站结构部位尺寸/mm标准段剖面图XX站顶板厚800中板400底板厚900侧墙厚700中柱700×11003、防水工程概况防水工...
