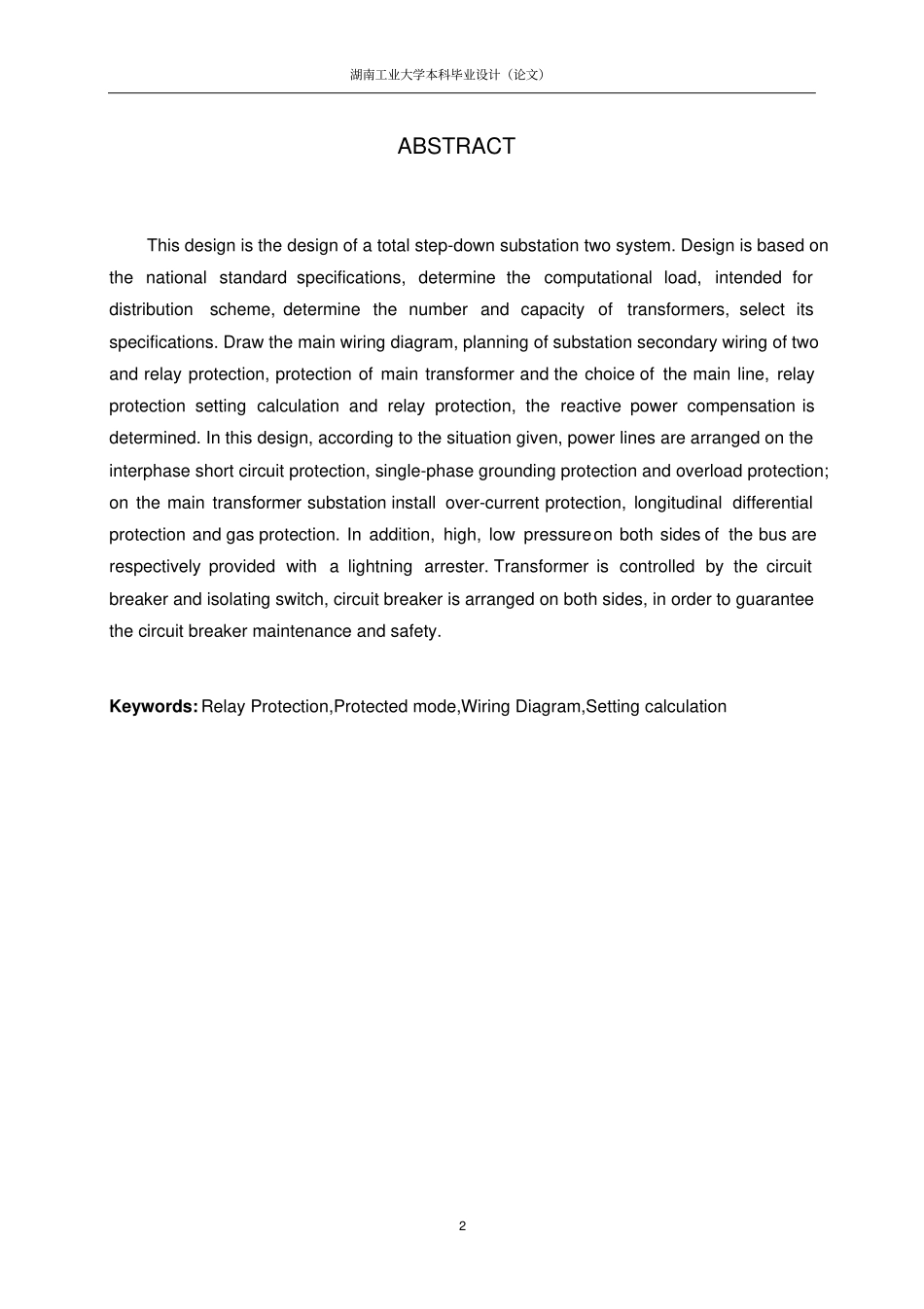

I摘要本设计是关于某总降压变电所二次系统的设计。首先通过对原始资料进行综合的分析，草拟两种主接线方案，对这两种主接线方案进行经济技术的比较，从中选择出一种较优的方案。设计的思路是依据国家标准规范要求和老师给的任务上的要求，确定全厂计算负荷，拟定供配电方案，确定变压器台数及容量，选择其规格型号。画出主接线图，规划变电所的二次接线及继电保护，选择主变压器及线路的保护方式，完成主变继电保护整定计算和继电保护配置，确定无功补偿。在该设计中，依据给定的系统情况，电力线路上装设相间短路保护、单相接地保护和过负荷保护；对变电所主变压器装设过流保护、纵联差动保护和瓦斯保护。此外，高、低压两侧各母线上分别装设避雷器。变压器由断路器控制，并在断路器的两侧设置隔离开关，以保证断路器的检修和安全。关键词：继电保护，保护方式，负荷计算，接线图，整定计算湖南工业大学本科毕业设计（论文）2ABSTRACTThisdesignisthedesignofatotalstep-downsubstationtwosystem.Designisbasedonthenationalstandardspecifications,determinethecomputationalload,intendedfordistributionscheme,determinethenumberandcapacityoftransformers,selectitsspecifications.Drawthemainwiringdiagram,planningofsubstationsecondarywiringoftwoandrelayprotection,protectionofmaintransformerandthechoiceofthemainline,relayprotectionsettingcalculationandrelayprotection,thereactivepowercompensationisdetermined.Inthisdesign,accordingtothesituationgiven,powerlinesarearrangedontheinterphaseshortcircuitprotection,single-phasegroundingprotectionandoverloadprotection;onthemaintransformersubstationinstallover-currentprotection,longitudinaldifferentialprotectionandgasprotection.Inaddition,high,lowpressureonbothsidesofthebusarerespectivelyprovidedwithalightningarrester.Transformeriscontrolledbythecircuitbreakerandisolatingswitch,circuitbreakerisarrangedonbothsides,inordertoguaranteethecircuitbreakermaintenanceandsafety.Keywords:RelayProtection,Protectedmode,WiringDiagram,Settingcalculation湖南工业大学本科毕业设计（论文）3第1章负荷的计算及无功功率的补偿1.1负荷的计算（1）公式Pe—设备容量（KW）；Kx—设备组的需要系数；—用电设备的功率因数角；cos—功率因数；U—线电压（V）；Ie—计算电流（A）;有功计算负荷P30=KxPe无功计算负荷Q30=Pctg视在计算负荷S30=QcPc22或S30=cosPc计算电流I30=USc3103其中，tanarccos0.6≈1.333tanarccos0.65≈1.169tanarccos0.7≈1.02tanarccos0.8≈0.75例：铸造车间：Pc=875×0.5=437.5（KW）又 cosφ=0.7,∴φ=arccos0.7,∴tanarccos0.7≈1.02∴Qc=437.5×tanarccos0.7=446.342(Kvar)Sc=QcPc22≈625.002(Kva)计算目的：用于选择各组配电干线及其上的开关设备。全厂的负荷总表见表1.1。湖南工业大学本科毕业设计（论文）4表1.1负荷总表序号车间名称设备容量（KW）需要系数功率因数（cosφ）Tanφ计算负荷Pc(KW)Qc(Kvar)Sc(Kva)Ic(A)1铸造车间8750.50.71.02437.5446.342625.00236.086锻压车间7600.650.61.3334941013.081266.6773.13仓库1250.50.80.7562.5937.5156.259.022机加车间3700.70.80.75259277.5462.526.7工具车间4000.50.61.333200533.2666.66738.49模具车间2050.60.71.02123209.143292.85716.913表面处理车间2750.60.651.169165321.48423.07724.43动力车间2180.70.651.169152.6254.842335.38519.36总装车间1500.60.80.7590112.5187.510.83试验站680.70.71.0247.669.3797.1435.61（2）公式：2caP、2caQ--各用电设备组的有功、无功计算负荷的总和；K--最大负荷时的同时系数。考虑各用电设备组的最大计算负荷不会同时出现而引入的系数。总有功计算负荷：3caP=2caPK总无功计算负荷：3caQ=2caQK总视在计算负荷:32323cacacaQPS本设计中，有功无功时均取同时系数为K=0.9，所以总计算负荷为:3caP=0.9×（437.5+494+62.5+259+(200+123+165+152.6+90+47.6）=0.9×2031.2=18...
