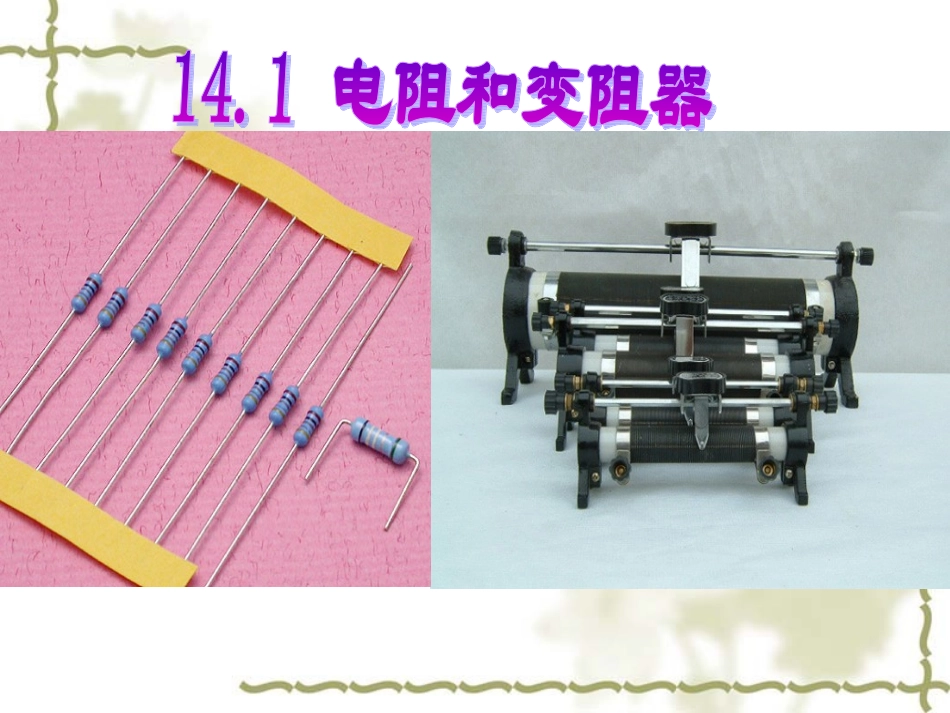

电阻和滑动变阻器VIP免费

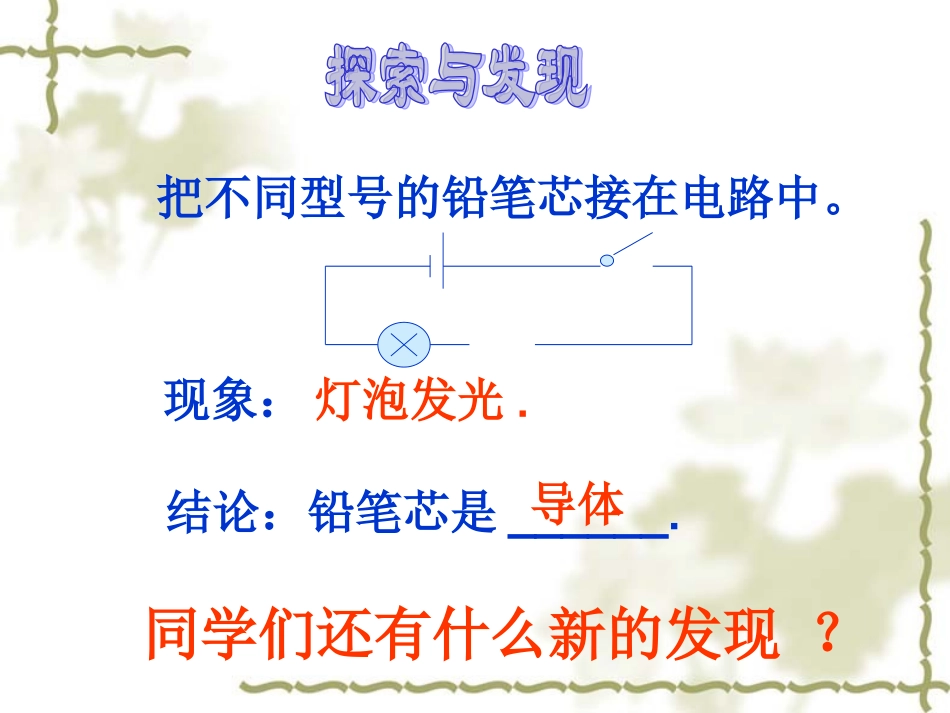

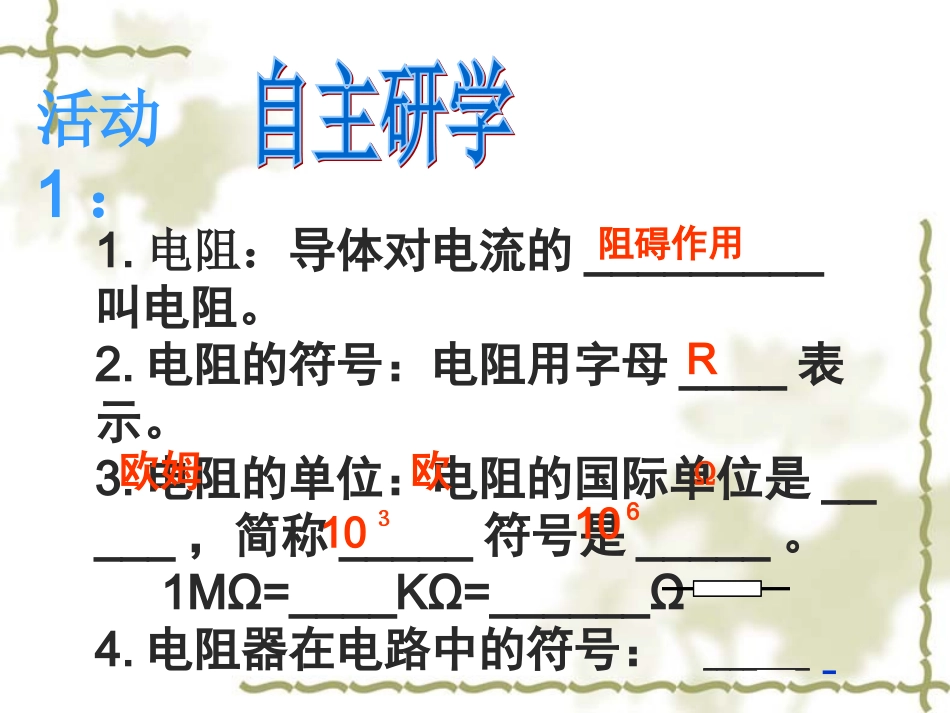

把不同型号的铅笔芯接在电路中。现象：结论：铅笔芯是______.灯泡发光.导体同学们还有什么新的发现？1.电阻：导体对电流的_________叫电阻。2.电阻的符号：电阻用字母____表示。3.电阻的单位：电阻的国际单位是_____，简称_____符号是_____。1MΩ=____KΩ=______Ω4.电阻器在电路中的符号：_____欧姆欧ΩR阻碍作用10610３A活动1：猜想猜想方案方案【探究】材料2、若探究电阻与材料的关系：（1）你将选择怎样的器材？（2）实验中，通过什么现象比较导体电阻的大小？决定电阻大小的因素长度横截面积3、若探究电阻与长度、横截面积的关系，你又将如何选择？合作探究之决定电阻大小的因素1、采用方法设计实验。活动2：实验实验合作探究之决定电阻大小的因素活动2：探究导体的电阻与的关系：（1）选择的器材：（2）观察到现象：（3）得到的结论：填一填1.导体的电阻大小与横截面积，导体的横截面积越大，电阻。2.导体的电阻大小与导体长度，导体越长，电阻。3导体的电阻大小与导体的材料。有关小有关大有关几种长1m、横截面积1mm2的导体材料在20℃时的电阻值思考回答：1.为什么用铜和铝做导线，而不用铁？2.表格上方为什么要写明“长1m”、“横截面积1mm2”、“20”℃？材料电阻R/Ω材料电阻R/Ω银0.016镍铬合金1.09-1.02铜0.017电木104-108铝0.027橡胶107-1010铁0.096自制亮度可调灯变阻器滑动变阻器结构示意图符号原理：通过改变接入电路中的电阻丝的长度来改变接入电路的电阻的大小。ACBDP交流与讨论：（1）滑动变阻器有A、B、C、D四个接线柱，而接入电路时，如果只需接2个，共有几种接法？（2）在每种接法中滑动变阻器上哪些部分有电流通过？（3）哪几种接法不能起到改变电阻的作用？实践是检验真理的唯一标准动手做一做把滑动变阻器的几种解法接入电路中，看一看和自己分析的一致吗？通过实验，结合自己的分析，你能概括出滑动变阻器的正确接法吗？电阻箱符号你能读出课本66页图14-4中电阻箱的阻值大小吗？电阻定值电阻(电阻器)变阻器滑动变阻器电阻箱影响因素材料横截面积温度长度原理正确接法串联使用结构调查生活及生产中用到变阻器的器件？参考课本68页，做一个铅笔芯变阻器。感谢各位专家和同行指导！
