测量小灯泡的电阻VIP免费

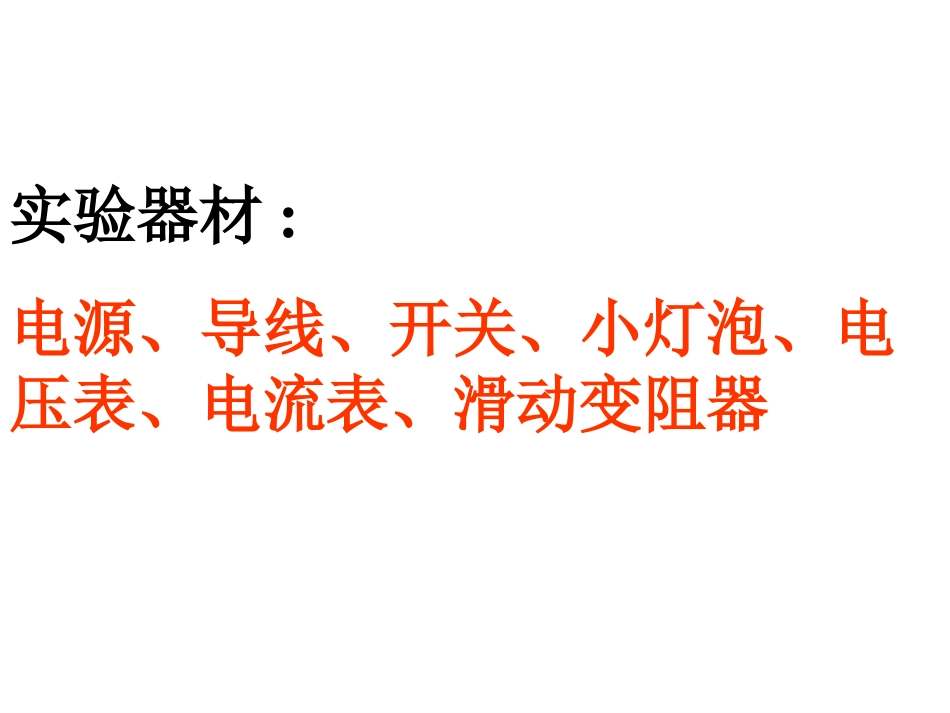

实验器材:电源、导线、开关、小灯泡、电压表、电流表、滑动变阻器这种利用电流表和电压表间接测量电阻的方法，叫做：伏安法测电阻。伏安法测电阻的原理：欧姆定律I=U/RR=U/I测量小灯泡的电阻测量小灯泡的电阻滑动变阻器•作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压②保护电路通电之前开关应：断开原因：避免因接错线而造成的电路短路额定电压：用电器正常工作时的电压值次数电压U/v电流I/A电阻R/Ω灯泡亮度12.50.2410.4亮220.229.1较亮31.50.27.5暗数据电阻大小不同，小灯泡的电阻随电流的增大而增大。这是因为电流增大，小灯泡的温度升高，小灯泡的钨丝的电阻随温度的升高而增大测量小灯泡的电阻测量小灯泡的电阻问题一：滑动变阻器的滑片P应放在什么位置？问题二：若小灯泡断路，则电压表和电流表会如何变化？测量小灯泡的电阻测量小灯泡的电阻问题二：若其他地方断路，则电压表和电流表会如何变化？测量小灯泡的电阻测量小灯泡的电阻问题三：若小灯泡短路，则电压表和电流表会如何变化？测量小灯泡的电阻测量小灯泡的电阻问题四：若电路正常，则当滑动变阻器的滑片向左（或向右）移动，电压表和电流表又会如何变化？测量小灯泡的电阻测量小灯泡的电阻课本29页：1、一条电阻丝的电阻是97Ω，接在220V的电压上，流过它的电流是多少？U=220VR=97ΩI=？欧姆定律的应用欧姆定律的应用练习：练习：33、某手电筒小灯泡两端、某手电筒小灯泡两端的的电压电压是是2.2V2.2V，用电流表测得流，用电流表测得流过的过的电流电流是是250mA250mA，这个小灯泡，这个小灯泡的的电阻电阻是多少？是多少？欧姆定律的应用欧姆定律的应用课本第29页：4、把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，这个串联电路中的电流是多少？R1=15ΩU=6VR2=5Ω欧姆定律的应用欧姆定律的应用欧姆定律的应用欧姆定律的应用课本29页：5、电阻R1与R2并联接入电路后，两端所加电压为24V，如果R1为80Ω，通过R2的电流为0.2A，求R2。（还可以用其他方法吗？）R1=80ΩI=0.2AU=24VR2=？Ω二、串联电路规律•1、电流、电压、电阻的关系：21III21UUU2121UURR21RRR2、串联电路中各电阻所分得的电压与电阻成正比——串联分压。三、并联电路•1、电流、电压、电阻的关系：21111RRR21III1221RRII21UUU2、并连电路可以起到分流的作用。•例1：两个导体串联组成的电路的总电压是12伏，其中A导体的电阻是8欧，它两端电压是4伏，求B导体的电阻。•例2、已知串连着的两个电阻两端总电压是12V，两电阻的阻值之比为3：2，求两电阻各自的电压为多少？•一、利用“串连分压”求分压电阻的问题•一个电阻为20Ω的用电器正常工作时，两端的电压是12V，如果要使用电器在18V的电源上仍能正常工作，则：•（1）在电路中应串联一个电阻，还是并联一个电阻？画出电路图；（2）这个电阻的阻值是多少？四、串并连电路规律的应用解题关键：串联电路各处电流相等；总电压等于各部分电压之和•解题过程（1）先求分压U2；（2）从R1求电路中的电流；（3）用欧姆定律求分压电阻R2。练习：要使一只标有“3V0.3A”的用电器接在9V的电路中能正常工作，应该用什么方法接入一个多大的电阻？•二、求并联分流的问题：•由阻值为20Ω的电阻R1和电源组成的闭合电路中有0.3A的电流通过，若将另一电阻R2与R1并联后和同一电源组成新的电路，干路电流为0.5A，求R2的阻值？解题过程：（1）从R1求出电源电压；（2）用并联电路特点求出通过R2的电流；（3）用欧姆定律求R2的阻值。解题关键：并联电路各支路两端电压相等，干路电流等于各支路的电流之和。控制变量法电阻电流电压电压电流电阻欧姆电压电阻RUIIUIR1682A616630电阻300.0015电阻不CBCAC控制变量甲乙17.如果把4和6的两个电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们并联在同一电路中，则干路中的电流应为（）A.2AB.3AC.4AD.5ADIU电压电流断开大电流额定电压降低2.50.5540.429.5左0.47CBBDA、B
