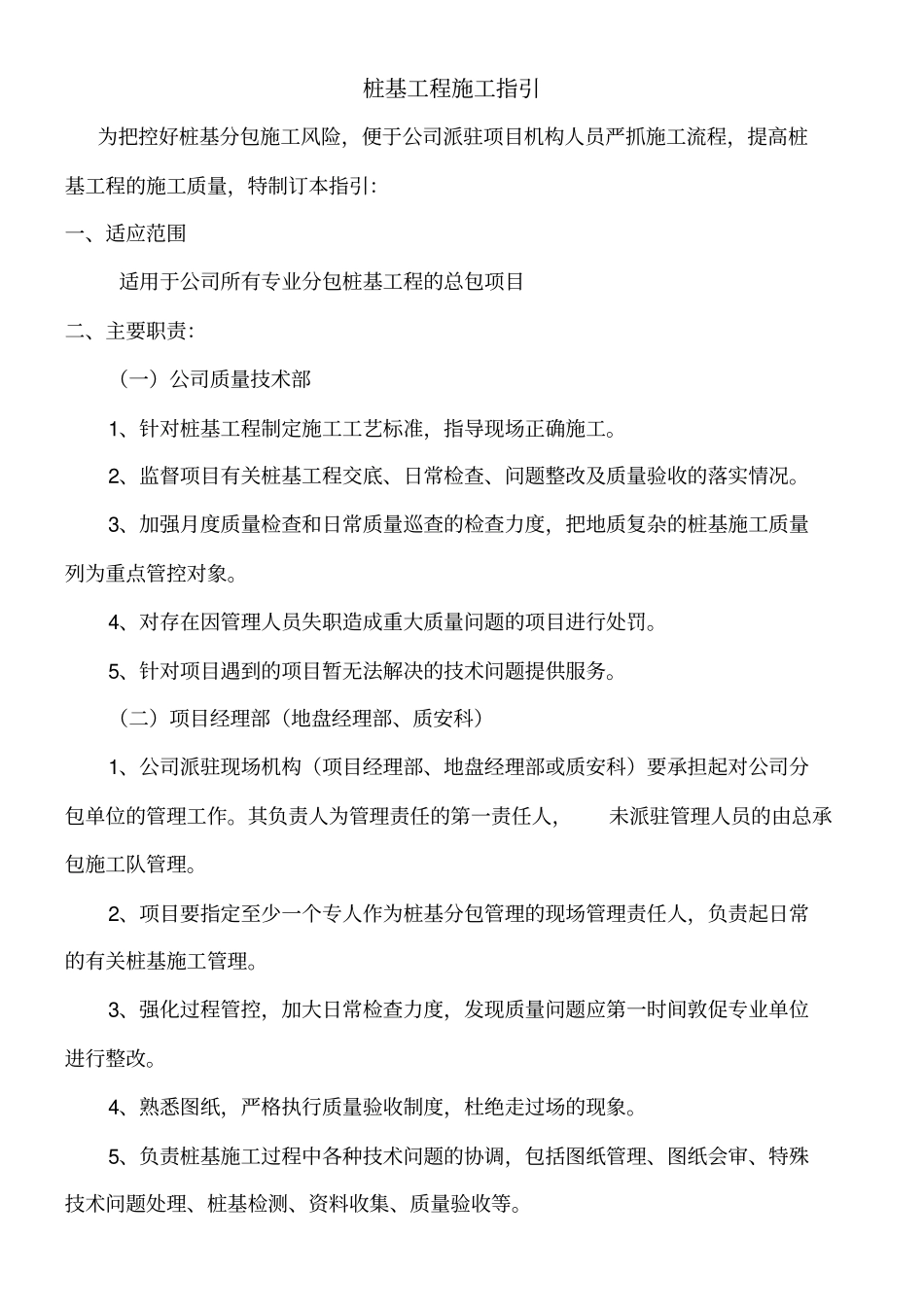

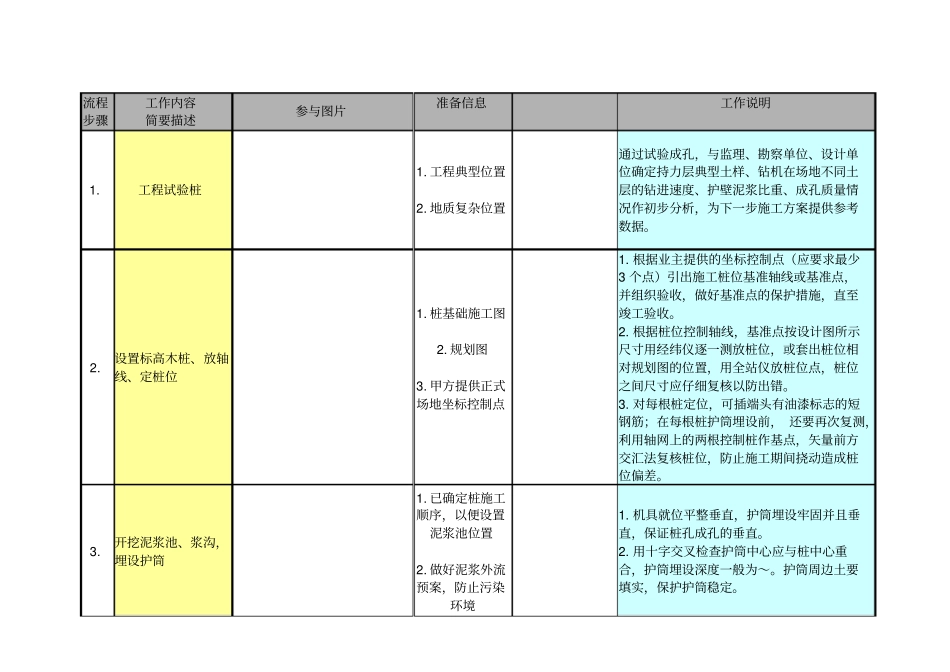

桩基工程施工指引为把控好桩基分包施工风险，便于公司派驻项目机构人员严抓施工流程，提高桩基工程的施工质量，特制订本指引：一、适应范围适用于公司所有专业分包桩基工程的总包项目二、主要职责：（一）公司质量技术部1、针对桩基工程制定施工工艺标准，指导现场正确施工。2、监督项目有关桩基工程交底、日常检查、问题整改及质量验收的落实情况。3、加强月度质量检查和日常质量巡查的检查力度，把地质复杂的桩基施工质量列为重点管控对象。4、对存在因管理人员失职造成重大质量问题的项目进行处罚。5、针对项目遇到的项目暂无法解决的技术问题提供服务。（二）项目经理部（地盘经理部、质安科）1、公司派驻现场机构（项目经理部、地盘经理部或质安科）要承担起对公司分包单位的管理工作。其负责人为管理责任的第一责任人，未派驻管理人员的由总承包施工队管理。2、项目要指定至少一个专人作为桩基分包管理的现场管理责任人，负责起日常的有关桩基施工管理。3、强化过程管控，加大日常检查力度，发现质量问题应第一时间敦促专业单位进行整改。4、熟悉图纸，严格执行质量验收制度，杜绝走过场的现象。5、负责桩基施工过程中各种技术问题的协调，包括图纸管理、图纸会审、特殊技术问题处理、桩基检测、资料收集、质量验收等。6、及时向公司汇报施工过程中遇到的各种特殊问题，尤其是：地质情况与勘察、设计不符，特殊地质，检测不合格，分包方不按设计和规范施工、技术力量薄弱或管理混乱，偷工减料等情况。（三）专业分包单位1、组建精干的分包管理机构，按照总包要求组织施工要素进场。2、认真组织图纸会审，深入了解地质和设计文件3、建立质量保障体系，并及时履行质量验收报验制度，并及时整改。4、编制详细施工方案，专人负责资料试验工作，并与施工同步。5、严格按照设计文件和施工规范施工，负责桩基施工质量的全过程控制（开工至桩基工程验收），确保桩基施工质量合格，对桩基施工质量负直接责任。三、施工过程要求流程步骤工作内容简要描述参与图片准备信息工作说明1.工程试验桩1.工程典型位置2.地质复杂位置通过试验成孔，与监理、勘察单位、设计单位确定持力层典型土样、钻机在场地不同土层的钻进速度、护壁泥浆比重、成孔质量情况作初步分析，为下一步施工方案提供参考数据。2.设置标高木桩、放轴线、定桩位1.桩基础施工图2.规划图3.甲方提供正式场地坐标控制点1.根据业主提供的坐标控制点（应要求最少3个点）引出施工桩位基准轴线或基准点，并组织验收，做好基准点的保护措施，直至竣工验收。2.根据桩位控制轴线，基准点按设计图所示尺寸用经纬仪逐一测放桩位，或套出桩位相对规划图的位置，用全站仪放桩位点，桩位之间尺寸应仔细复核以防出错。3.对每根桩定位，可插端头有油漆标志的短钢筋；在每根桩护筒埋设前，还要再次复测，利用轴网上的两根控制桩作基点，矢量前方交汇法复核桩位，防止施工期间挠动造成桩位偏差。3.开挖泥浆池、浆沟，埋设护筒1.已确定桩施工顺序，以便设置泥浆池位置2.做好泥浆外流预案，防止污染环境1.机具就位平整垂直，护筒埋设牢固并且垂直，保证桩孔成孔的垂直。2.用十字交叉检查护筒中心应与桩中心重合，护筒埋设深度一般为～。护筒周边土要填实，保护护筒稳定。流程步骤工作内容简要描述参与图片准备信息工作说明4.钻（冲、挖）机就位，孔位校正桩位已确定钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。5.钻（冲、挖）成孔1.泥浆及设备已完成配制2.桩位已对正3.总包质检员（施工员）、监理员旁站已到位成孔：在钻孔过程中，应始终保持孔内泥浆液面位于地下水位以上2m左右。检查自控仪表显示，防止钻头偏移出现孔斜，取出的碴土应及时清运出工作面。6.持力层测定1.地质报告2.勘探土样3.超前钻信息4.设计图纸要求5.现场桩底土样1.如设计图纸已表明桩长的，按设计图的要求进行施工。2.对于端承桩要求入岩深度的：在钻至入岩时，根据最后一挖斗取出的石渣与标准岩样比较，确定入岩界面（如复杂地质有进行超前钻探测的，应结合超前钻的情况考虑持力层...
