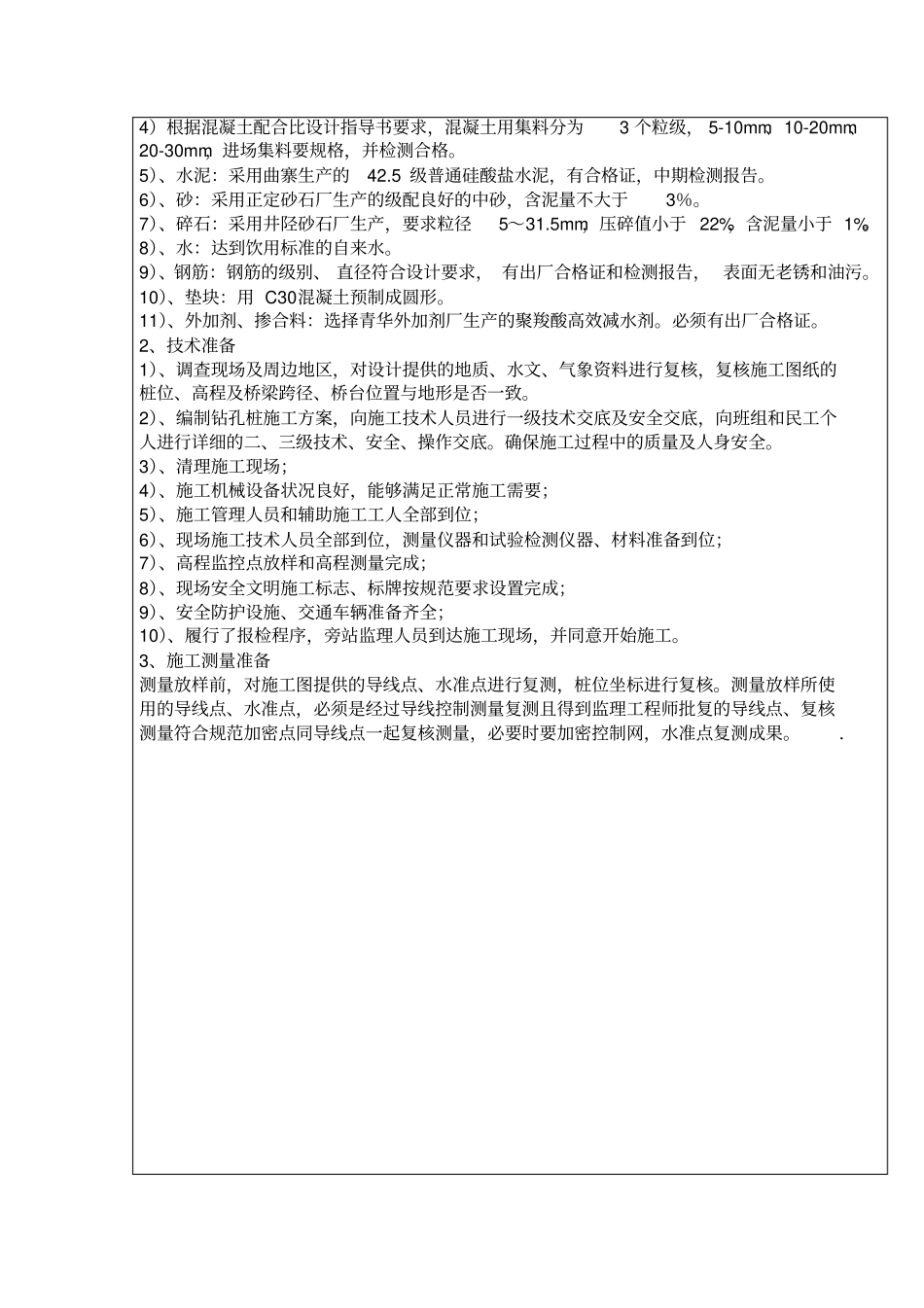

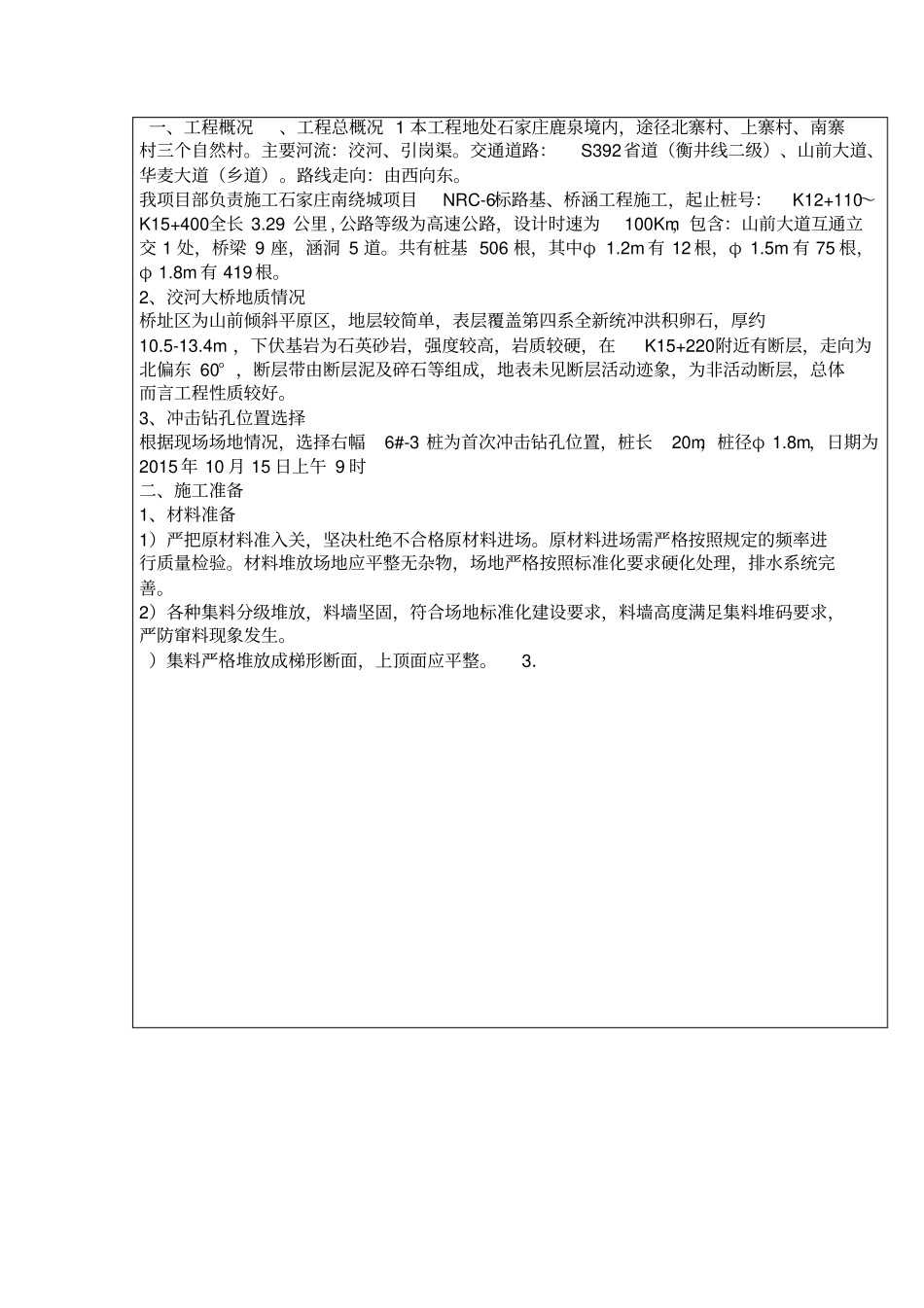

技术交底记录施工单位：核工业华南建设工程集团公司编号：单位工程名称洨河大桥交底时间2015年10月14日分项工程名称桩基交底负责人一、工程概况、工程总概况1本工程地处石家庄鹿泉境内，途径北寨村、上寨村、南寨村三个自然村。主要河流：洨河、引岗渠。交通道路：S392省道（衡井线二级）、山前大道、华麦大道（乡道）。路线走向：由西向东。我项目部负责施工石家庄南绕城项目NRC-6标路基、桥涵工程施工，起止桩号：K12+110～K15+400全长3.29公里,公路等级为高速公路，设计时速为100Km，包含：山前大道互通立交1处，桥梁9座，涵洞5道。共有桩基506根，其中φ1.2m有12根，φ1.5m有75根，φ1.8m有419根。2、洨河大桥地质情况桥址区为山前倾斜平原区，地层较简单，表层覆盖第四系全新统冲洪积卵石，厚约10.5-13.4m，下伏基岩为石英砂岩，强度较高，岩质较硬，在K15+220附近有断层，走向为北偏东60°，断层带由断层泥及碎石等组成，地表未见断层活动迹象，为非活动断层，总体而言工程性质较好。3、冲击钻孔位置选择根据现场场地情况，选择右幅6#-3桩为首次冲击钻孔位置，桩长20m，桩径φ1.8m，日期为2015年10月15日上午9时二、施工准备1、材料准备1）严把原材料准入关，坚决杜绝不合格原材料进场。原材料进场需严格按照规定的频率进行质量检验。材料堆放场地应平整无杂物，场地严格按照标准化要求硬化处理，排水系统完善。2）各种集料分级堆放，料墙坚固，符合场地标准化建设要求，料墙高度满足集料堆码要求，严防窜料现象发生。）集料严格堆放成梯形断面，上顶面应平整。3．4）根据混凝土配合比设计指导书要求，混凝土用集料分为3个粒级，5-10mm、10-20mm、20-30mm，进场集料要规格，并检测合格。5）、水泥：采用曲寨生产的42.5级普通硅酸盐水泥，有合格证，中期检测报告。6）、砂：采用正定砂石厂生产的级配良好的中砂，含泥量不大于3％。7）、碎石：采用井陉砂石厂生产，要求粒径5～31.5mm，压碎值小于22%，含泥量小于1%。8）、水：达到饮用标准的自来水。9）、钢筋：钢筋的级别、直径符合设计要求，有出厂合格证和检测报告，表面无老锈和油污。10）、垫块：用C30混凝土预制成圆形。11）、外加剂、掺合料：选择青华外加剂厂生产的聚羧酸高效减水剂。必须有出厂合格证。2、技术准备1）、调查现场及周边地区，对设计提供的地质、水文、气象资料进行复核，复核施工图纸的桩位、高程及桥梁跨径、桥台位置与地形是否一致。2）、编制钻孔桩施工方案，向施工技术人员进行一级技术交底及安全交底，向班组和民工个人进行详细的二、三级技术、安全、操作交底。确保施工过程中的质量及人身安全。3）、清理施工现场；4）、施工机械设备状况良好，能够满足正常施工需要；5）、施工管理人员和辅助施工工人全部到位；6）、现场施工技术人员全部到位，测量仪器和试验检测仪器、材料准备到位；7）、高程监控点放样和高程测量完成；8）、现场安全文明施工标志、标牌按规范要求设置完成；9）、安全防护设施、交通车辆准备齐全；10）、履行了报检程序，旁站监理人员到达施工现场，并同意开始施工。3、施工测量准备测量放样前，对施工图提供的导线点、水准点进行复测，桩位坐标进行复核。测量放样所使用的导线点、水准点，必须是经过导线控制测量复测且得到监理工程师批复的导线点、复核测量符合规范加密点同导线点一起复核测量，必要时要加密控制网，水准点复测成果。．要求，报监理工程师批准后方可使用。施工放样测量前，认真复核、计算《两阶段施工图设计》提供的桩基础坐标和高程，经监理工程师同意后，方可施工放样测量。测定桩位中心点位、高程后，复核桥梁孔径、桩间距，设置桩位中心护桩，在桩周围撒出灰线，履行驻地工程师复核、签认手续。4、试验准备1）、工地试验室具备临时试验室资质。2）、对原材料进行检测，不合格者材料，清理出场。3）、完成水下C30砼设计配合比，通过试验确定试验室配合比为281:56:38:844:1032:154:3.75（水泥:粉煤灰:矿渣粉:砂:碎石:水:减水剂）。4）、检测原材料含水率，提出施工配合比，指导生产。5、拌合站准备1）、标定拌合站。2）、提前试拌。3）、规划场内及现...
