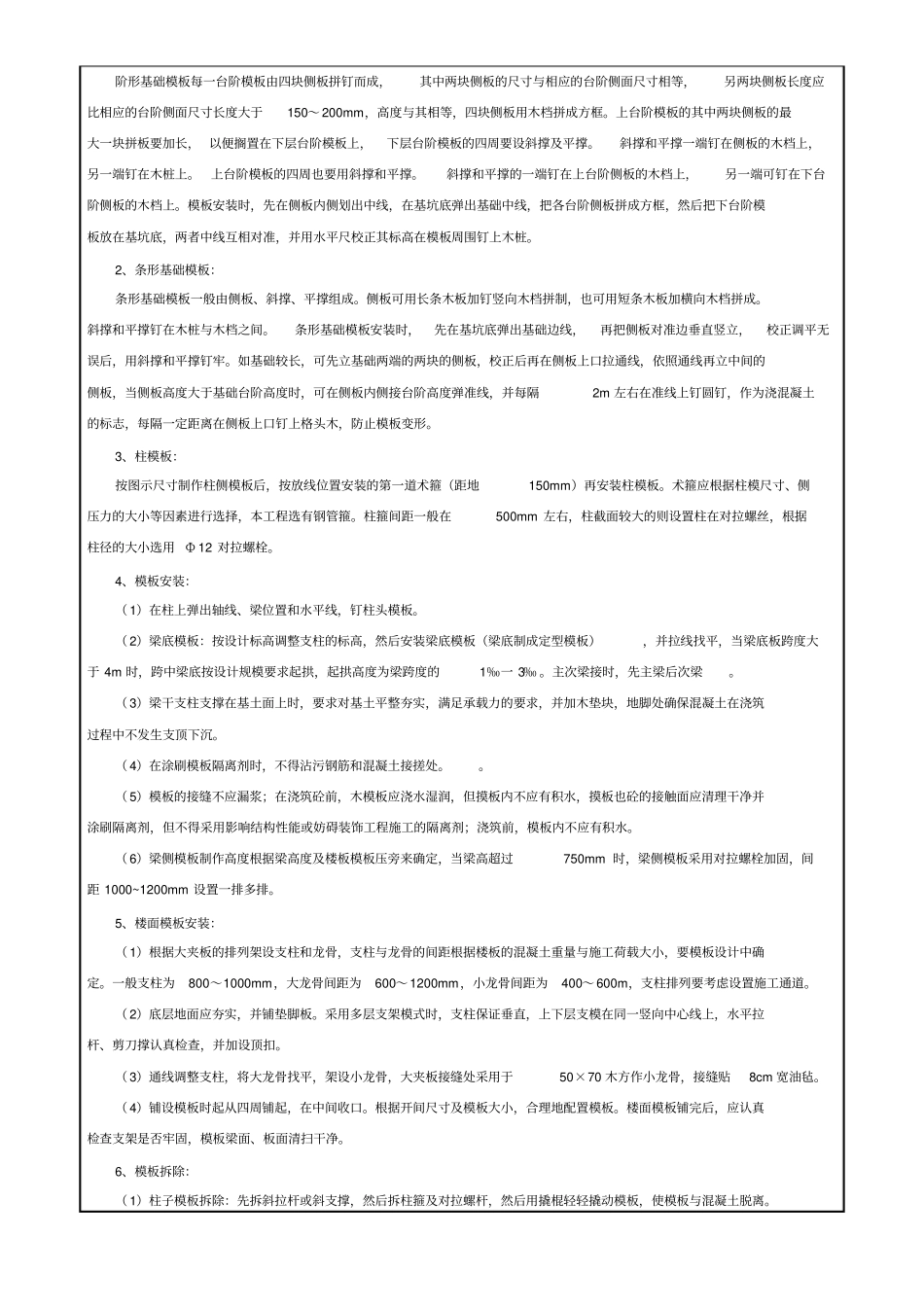

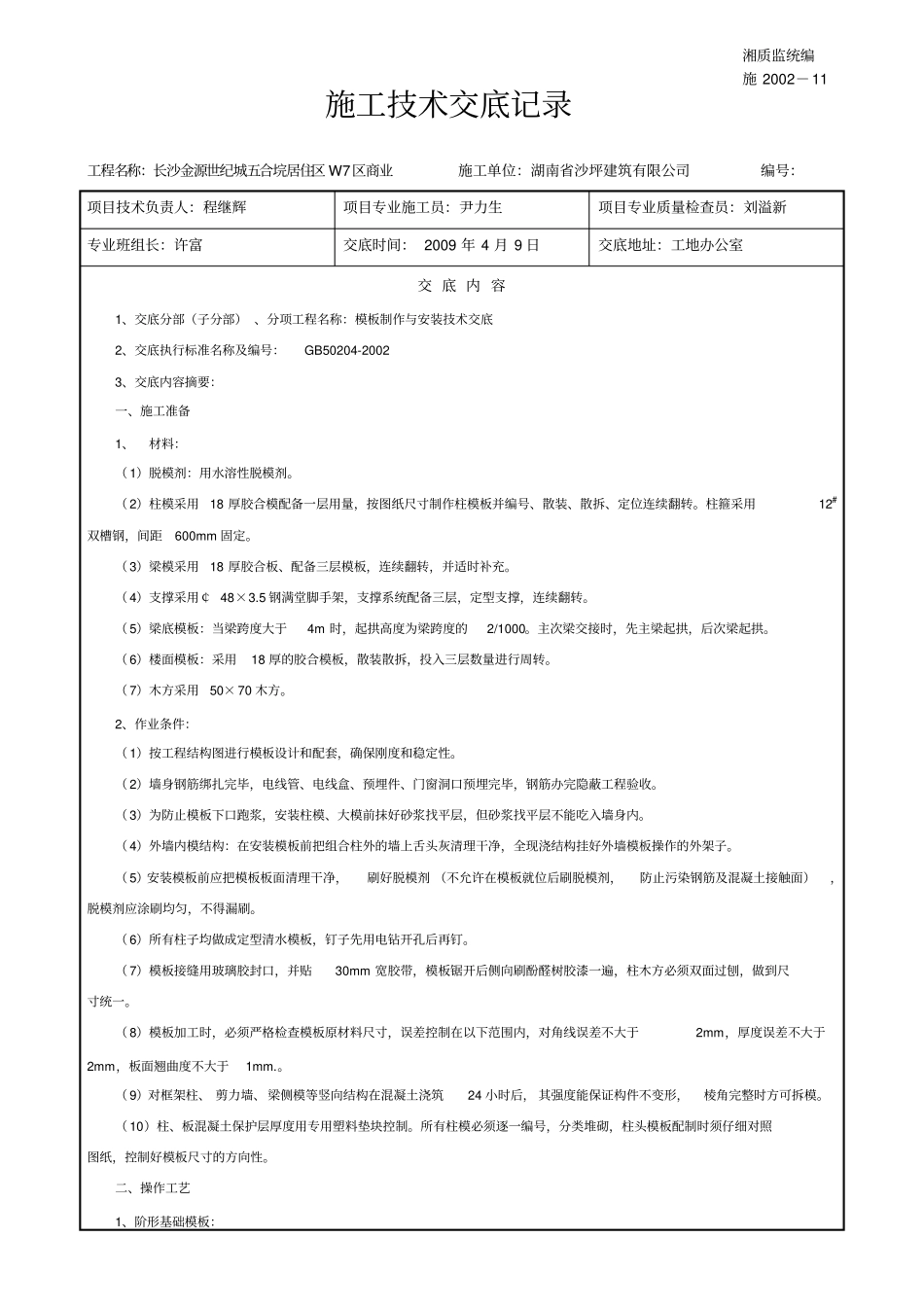

施工技术交底记录工程名称：长沙金源世纪城五合垸居住区W7区商业施工单位：湖南省沙坪建筑有限公司编号：项目技术负责人：程继辉项目专业施工员：尹力生项目专业质量检查员：刘溢新专业班组长：许富交底时间：2009年4月9日交底地址：工地办公室交底内容1、交底分部（子分部）、分项工程名称：模板制作与安装技术交底2、交底执行标准名称及编号：GB50204-20023、交底内容摘要：一、施工准备1、材料：（1）脱模剂：用水溶性脱模剂。（2）柱模采用18厚胶合模配备一层用量，按图纸尺寸制作柱模板并编号、散装、散拆、定位连续翻转。柱箍采用12#双槽钢，间距600mm固定。（3）梁模采用18厚胶合板、配备三层模板，连续翻转，并适时补充。（4）支撑采用￠48×3.5钢满堂脚手架，支撑系统配备三层，定型支撑，连续翻转。（5）梁底模板：当梁跨度大于4m时，起拱高度为梁跨度的2/1000。主次梁交接时，先主梁起拱，后次梁起拱。（6）楼面模板：采用18厚的胶合模板，散装散拆，投入三层数量进行周转。（7）木方采用50×70木方。2、作业条件：（1）按工程结构图进行模板设计和配套，确保刚度和稳定性。（2）墙身钢筋绑扎完毕，电线管、电线盒、预埋件、门窗洞口预埋完毕，钢筋办完隐蔽工程验收。（3）为防止模板下口跑浆，安装柱模、大模前抹好砂浆找平层，但砂浆找平层不能吃入墙身内。（4）外墙内模结构：在安装模板前把组合柱外的墙上舌头灰清理干净，全现浇结构挂好外墙模板操作的外架子。（5）安装模板前应把模板板面清理干净，刷好脱模剂（不允许在模板就位后刷脱模剂，防止污染钢筋及混凝土接触面），脱模剂应涂刷均匀，不得漏刷。（6）所有柱子均做成定型清水模板，钉子先用电钻开孔后再钉。（7）模板接缝用玻璃胶封口，并贴30mm宽胶带，模板锯开后侧向刷酚醛树胶漆一遍，柱木方必须双面过刨，做到尺寸统一。（8）模板加工时，必须严格检查模板原材料尺寸，误差控制在以下范围内，对角线误差不大于2mm，厚度误差不大于2mm，板面翘曲度不大于1mm.。（9）对框架柱、剪力墙、梁侧模等竖向结构在混凝土浇筑24小时后，其强度能保证构件不变形，棱角完整时方可拆模。（10）柱、板混凝土保护层厚度用专用塑料垫块控制。所有柱模必须逐一编号，分类堆砌，柱头模板配制时须仔细对照图纸，控制好模板尺寸的方向性。二、操作工艺1、阶形基础模板：湘质监统编施2002－11阶形基础模板每一台阶模板由四块侧板拼钉而成，其中两块侧板的尺寸与相应的台阶侧面尺寸相等，另两块侧板长度应比相应的台阶侧面尺寸长度大于150～200mm，高度与其相等，四块侧板用木档拼成方框。上台阶模板的其中两块侧板的最大一块拼板要加长，以便搁置在下层台阶模板上，下层台阶模板的四周要设斜撑及平撑。斜撑和平撑一端钉在侧板的木档上，另一端钉在木桩上。上台阶模板的四周也要用斜撑和平撑。斜撑和平撑的一端钉在上台阶侧板的木档上，另一端可钉在下台阶侧板的木档上。模板安装时，先在侧板内侧划出中线，在基坑底弹出基础中线，把各台阶侧板拼成方框，然后把下台阶模板放在基坑底，两者中线互相对准，并用水平尺校正其标高在模板周围钉上木桩。2、条形基础模板：条形基础模板一般由侧板、斜撑、平撑组成。侧板可用长条木板加钉竖向木档拼制，也可用短条木板加横向木档拼成。斜撑和平撑钉在木桩与木档之间。条形基础模板安装时，先在基坑底弹出基础边线，再把侧板对准边垂直竖立，校正调平无误后，用斜撑和平撑钉牢。如基础较长，可先立基础两端的两块的侧板，校正后再在侧板上口拉通线，依照通线再立中间的侧板，当侧板高度大于基础台阶高度时，可在侧板内侧接台阶高度弹准线，并每隔2m左右在准线上钉圆钉，作为浇混凝土的标志，每隔一定距离在侧板上口钉上格头木，防止模板变形。3、柱模板：按图示尺寸制作柱侧模板后，按放线位置安装的第一道术箍（距地150mm）再安装柱模板。术箍应根据柱模尺寸、侧压力的大小等因素进行选择，本工程选有钢管箍。柱箍间距一般在500mm左右，柱截面较大的则设置柱在对拉螺丝，根据柱径的大小选用Ф12对拉螺栓。4、模板安装：（1）在柱上弹出轴线、梁位置和水平线，钉柱头模板。（2）梁底模...
