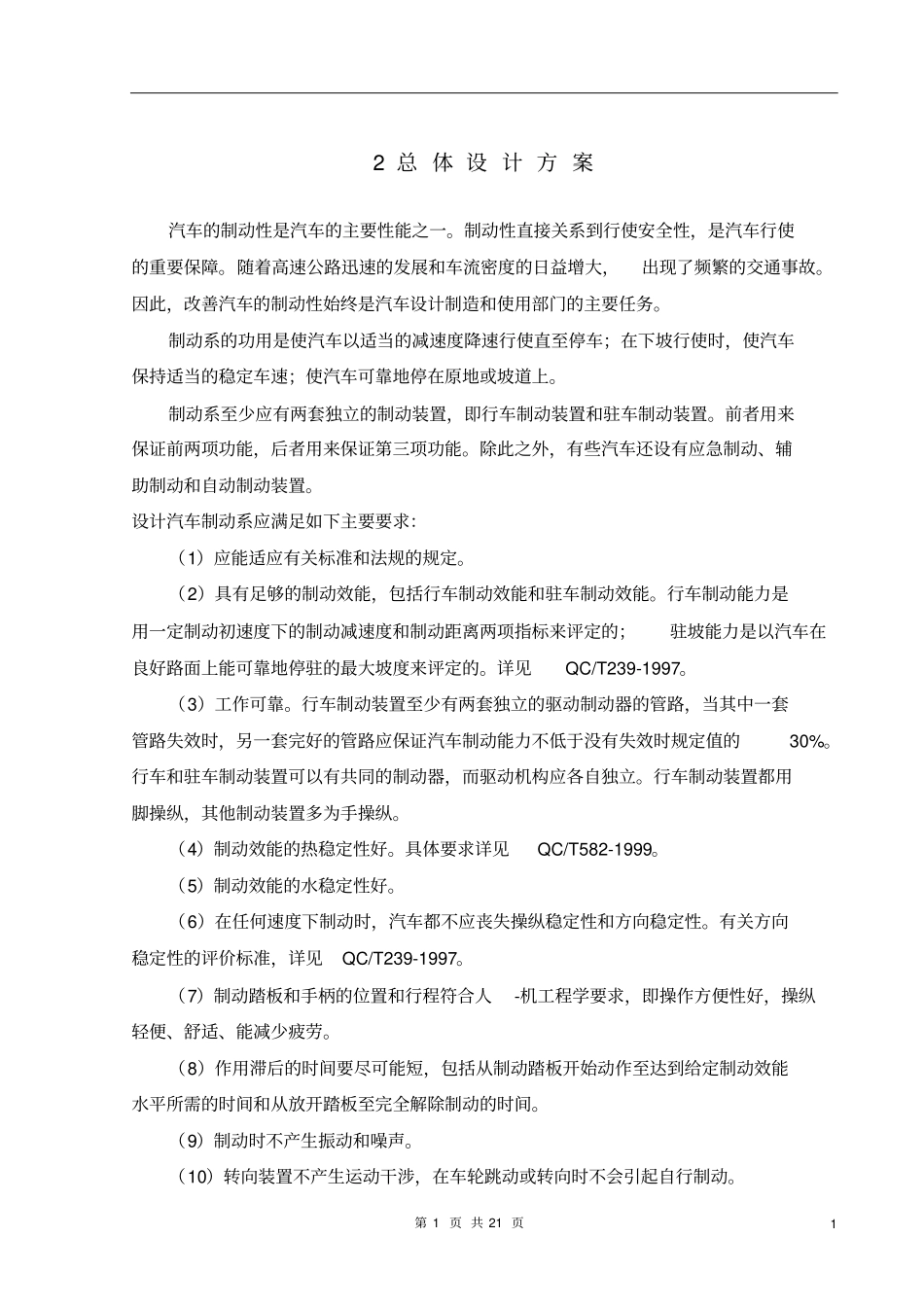

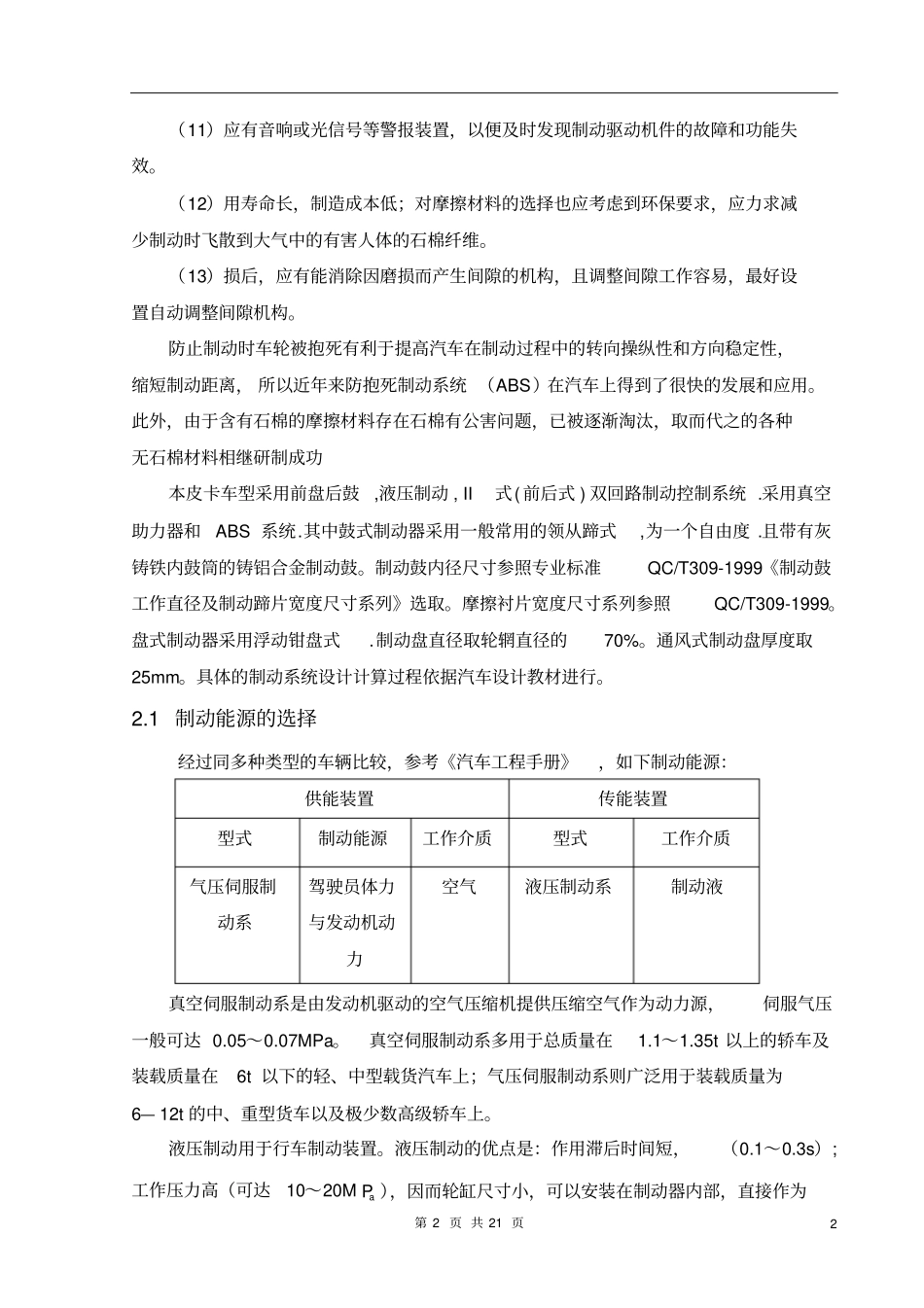

第1页共21页12总体设计方案汽车的制动性是汽车的主要性能之一。制动性直接关系到行使安全性，是汽车行使的重要保障。随着高速公路迅速的发展和车流密度的日益增大，出现了频繁的交通事故。因此，改善汽车的制动性始终是汽车设计制造和使用部门的主要任务。制动系的功用是使汽车以适当的减速度降速行使直至停车；在下坡行使时，使汽车保持适当的稳定车速；使汽车可靠地停在原地或坡道上。制动系至少应有两套独立的制动装置，即行车制动装置和驻车制动装置。前者用来保证前两项功能，后者用来保证第三项功能。除此之外，有些汽车还设有应急制动、辅助制动和自动制动装置。设计汽车制动系应满足如下主要要求：（1）应能适应有关标准和法规的规定。（2）具有足够的制动效能，包括行车制动效能和驻车制动效能。行车制动能力是用一定制动初速度下的制动减速度和制动距离两项指标来评定的；驻坡能力是以汽车在良好路面上能可靠地停驻的最大坡度来评定的。详见QC/T239-1997。（3）工作可靠。行车制动装置至少有两套独立的驱动制动器的管路，当其中一套管路失效时，另一套完好的管路应保证汽车制动能力不低于没有失效时规定值的30%。行车和驻车制动装置可以有共同的制动器，而驱动机构应各自独立。行车制动装置都用脚操纵，其他制动装置多为手操纵。（4）制动效能的热稳定性好。具体要求详见QC/T582-1999。（5）制动效能的水稳定性好。（6）在任何速度下制动时，汽车都不应丧失操纵稳定性和方向稳定性。有关方向稳定性的评价标准，详见QC/T239-1997。（7）制动踏板和手柄的位置和行程符合人-机工程学要求，即操作方便性好，操纵轻便、舒适、能减少疲劳。（8）作用滞后的时间要尽可能短，包括从制动踏板开始动作至达到给定制动效能水平所需的时间和从放开踏板至完全解除制动的时间。（9）制动时不产生振动和噪声。（10）转向装置不产生运动干涉，在车轮跳动或转向时不会引起自行制动。第2页共21页2（11）应有音响或光信号等警报装置，以便及时发现制动驱动机件的故障和功能失效。（12）用寿命长，制造成本低；对摩擦材料的选择也应考虑到环保要求，应力求减少制动时飞散到大气中的有害人体的石棉纤维。（13）损后，应有能消除因磨损而产生间隙的机构，且调整间隙工作容易，最好设置自动调整间隙机构。防止制动时车轮被抱死有利于提高汽车在制动过程中的转向操纵性和方向稳定性，缩短制动距离，所以近年来防抱死制动系统（ABS）在汽车上得到了很快的发展和应用。此外，由于含有石棉的摩擦材料存在石棉有公害问题，已被逐渐淘汰，取而代之的各种无石棉材料相继研制成功本皮卡车型采用前盘后鼓,液压制动,II式(前后式)双回路制动控制系统.采用真空助力器和ABS系统.其中鼓式制动器采用一般常用的领从蹄式,为一个自由度.且带有灰铸铁内鼓筒的铸铝合金制动鼓。制动鼓内径尺寸参照专业标准QC/T309-1999《制动鼓工作直径及制动蹄片宽度尺寸系列》选取。摩擦衬片宽度尺寸系列参照QC/T309-1999。盘式制动器采用浮动钳盘式.制动盘直径取轮辋直径的70%。通风式制动盘厚度取25mm。具体的制动系统设计计算过程依据汽车设计教材进行。2.1制动能源的选择经过同多种类型的车辆比较，参考《汽车工程手册》，如下制动能源：供能装置传能装置型式制动能源工作介质型式工作介质气压伺服制动系驾驶员体力与发动机动力空气液压制动系制动液真空伺服制动系是由发动机驱动的空气压缩机提供压缩空气作为动力源，伺服气压一般可达0.05～0.07MPa。真空伺服制动系多用于总质量在1.1～1.35t以上的轿车及装载质量在6t以下的轻、中型载货汽车上；气压伺服制动系则广泛用于装载质量为6—12t的中、重型货车以及极少数高级轿车上。液压制动用于行车制动装置。液压制动的优点是：作用滞后时间短，（0.1～0.3s）;工作压力高（可达10～20MaP），因而轮缸尺寸小，可以安装在制动器内部，直接作为第3页共21页3制动蹄的张开机构（或制动块的压紧机构），而不需要制动臂等传动件，使之结构简单，质量小；机械效率较高（液压系统有自润滑作用）。液压制动的主要缺点是：过度受热后，部分制动液汽化，在管路中形成气泡，严重影响液压传输，...
