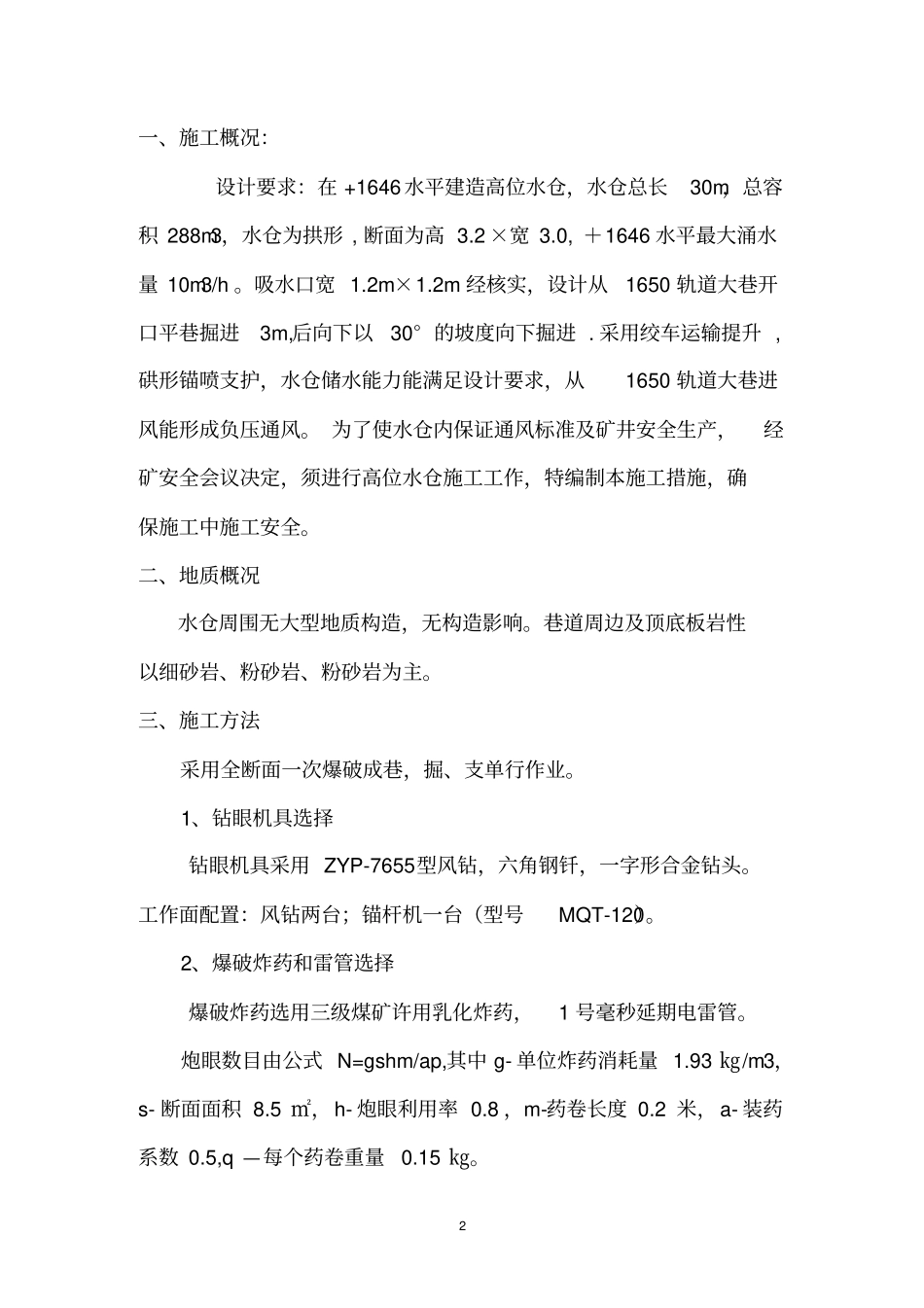

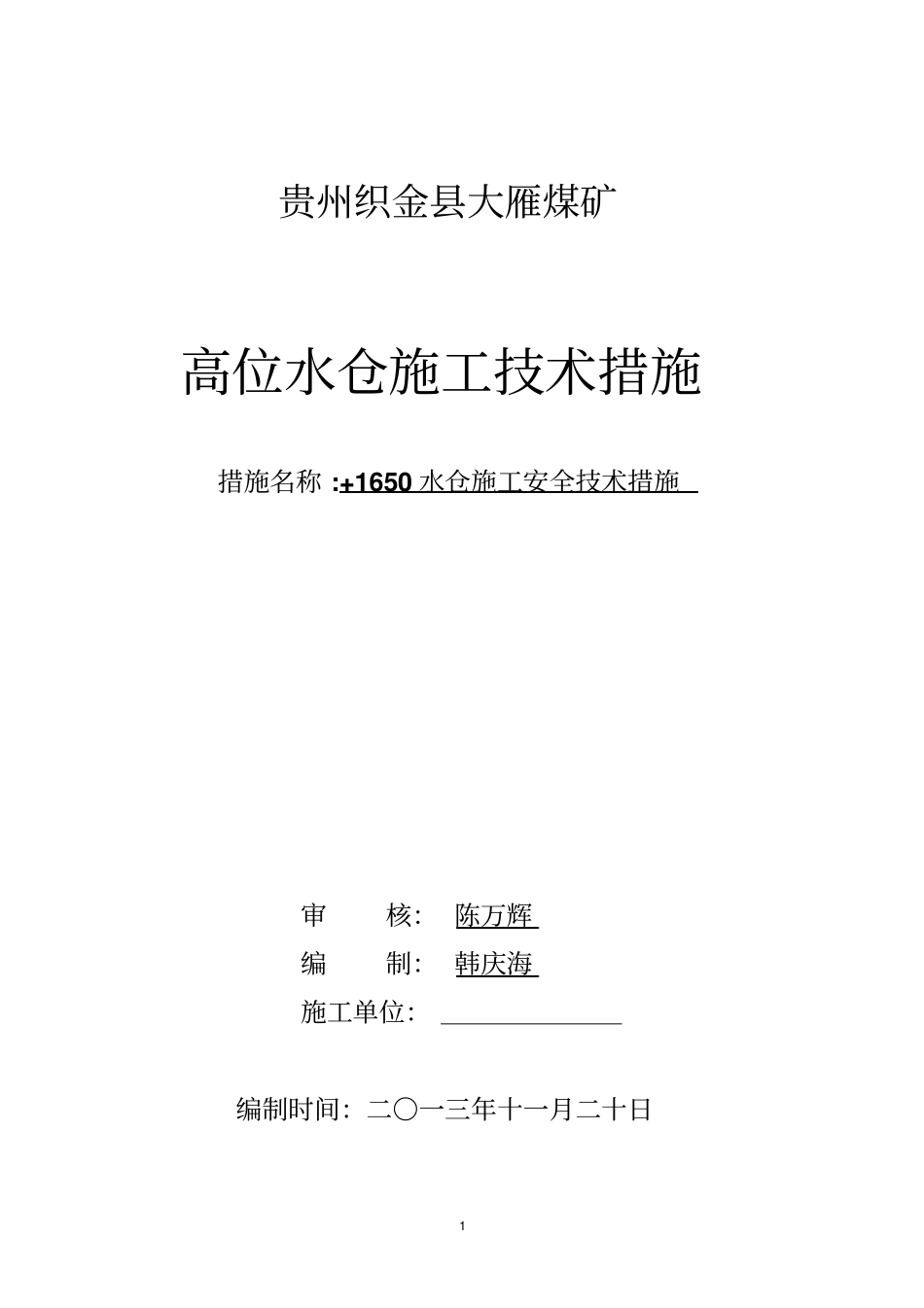

1贵州织金县大雁煤矿高位水仓施工技术措施措施名称:+1650水仓施工安全技术措施审核：陈万辉编制：韩庆海施工单位：编制时间：二〇一三年十一月二十日2一、施工概况：设计要求：在+1646水平建造高位水仓，水仓总长30m，总容积288m3，水仓为拱形,断面为高3.2×宽3.0,＋1646水平最大涌水量10m3/h。吸水口宽1.2m×1.2m经核实，设计从1650轨道大巷开口平巷掘进3m,后向下以30°的坡度向下掘进.采用绞车运输提升,硔形锚喷支护，水仓储水能力能满足设计要求，从1650轨道大巷进风能形成负压通风。为了使水仓内保证通风标准及矿井安全生产，经矿安全会议决定，须进行高位水仓施工工作，特编制本施工措施，确保施工中施工安全。二、地质概况水仓周围无大型地质构造，无构造影响。巷道周边及顶底板岩性以细砂岩、粉砂岩、粉砂岩为主。三、施工方法采用全断面一次爆破成巷，掘、支单行作业。1、钻眼机具选择钻眼机具采用ZYP-7655型风钻，六角钢钎，一字形合金钻头。工作面配置：风钻两台；锚杆机一台（型号MQT-120）。2、爆破炸药和雷管选择爆破炸药选用三级煤矿许用乳化炸药，1号毫秒延期电雷管。炮眼数目由公式N=gshm/ap,其中g-单位炸药消耗量1.93㎏/m3，s-断面面积8.5㎡，h-炮眼利用率0.8，m-药卷长度0.2米，a-装药系数0.5,q—每个药卷重量0.15㎏。3N=1.93×8.5×0.8×0.2/0.5×0.15=7.8（个）（3）、起爆电流计算及起爆器选择○1、回路电阻计算R=TL/S=0.176×120×2/3.14×0.52=53.8（欧姆）○2、串联雷管电阻计算R=5.8×31=180（欧姆）○3、总电阻R=53.8+180=234（欧姆）○4、电流I=U/R=1800/234=7.7（安）＞2（安）其中U为MFB——100型放炮器的峰值电压，该放炮器可满足要求。（4）、装药结构采用正向装药，并进行串连，装药结构见下图4（5）、炮眼布置图及爆破说明书见附图四、支护方式1、临时支护采用前探梁作临时支护，前探梁采用16b热轧槽钢加工，长3.5米，间距0.8米，每组三根。附：临时支护平剖面图52、永久支护采用锚网喷支护：锚杆采用Φ20螺纹钢树脂锚杆，长2.2米，间排距800×800㎜；每根锚杆用两节Z2350锚固剂；金属网采用Φ6.5钢筋焊接，网格100×100㎜，网片2000×1000㎜；砼强度C20，喷厚100㎜。附：支护断面图五、装矸运输工作面采用耙矸机出矸，矿车装矸人力推入轨道大巷电瓶机车运输至斜井，经斜井提升地面排矸场。六、通风管理措施掘进采用2×15KW局扇和Φ600㎜风筒供风，局扇安置在轨道运输大巷向外10米处。风筒靠左帮行走。1、机电管理6（1）、施工前由机电在开口位置对风、水管路进行发岔，保证施工用风、水。（2）、对开口位置附近电缆、开关及通讯设施进行防护，以保证不被放炮损坏。2、通风、瓦斯管理（1）、在1650轨道大巷安装一台15KW风机，单独铺设风筒对迎头进行供风，且风筒吊挂平直，不得漏风，风筒出口必须紧跟迎头不少于5m,回风经联络巷进入1650总回风巷。（2）、设专职瓦检员负责检查该迎头瓦斯，瓦检员必须监守岗位，维护通风设施，随时检查迎头的瓦斯浓度，如瓦斯出现异常或超限，立即停止一切工作，撤出人员，进行处理。3、顶板管理（1）、在开口位置（避难硐室巷道内）提前补打锚索，加固开门点顶板，才能进行掘进。（2）、严格执行敲帮问顶制度，每次进入工作面、炮后及施工过程中，施工人员必须认真找净顶帮浮矸活石。敲帮问顶时，人员应站在有支护的安全地点，用长柄工具进行。（3）、严禁空顶作业，找顶后必须先将前探梁靠近迎头并将大板担在梁上作为临时支护，人员只能在前探梁掩护范围内作业。（4）、每班在施工全过程必须指派专人观察顶板，发现情况立即撤出人员。4、放炮管理7（1）、爆破必须采用正向装药，严格按规定充填水炮泥和黄泥，严禁使用可燃性材料作炮眼封泥。（2）、严格执行“一炮三检”及“三人联锁换牌”放炮制度。（3）、瞎炮、残炮处理按《煤矿安全规程》规定执行。（4）、放炮前撤人范围及设岗警戒：撤人范围：总回风斜井石门内的所有人员；警戒岗设在距1650轨道大巷运输区段—副斜井—总回风石门距迎头100米外。警戒岗设置与撤除由当班班（组）长负责。（5）、施工前由测量人员在开口位置放出巷道中腰线。（6）、先将开口...
