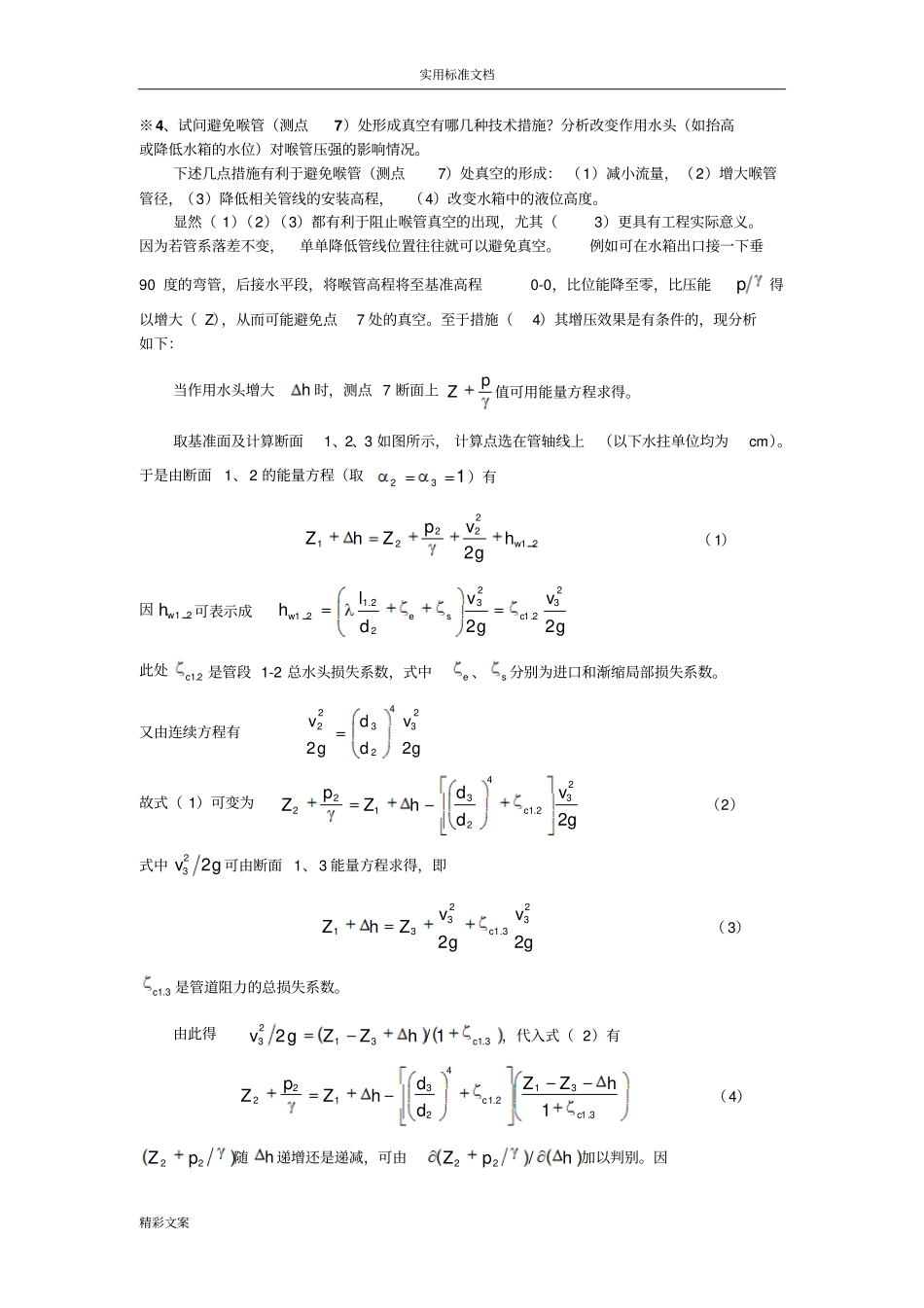

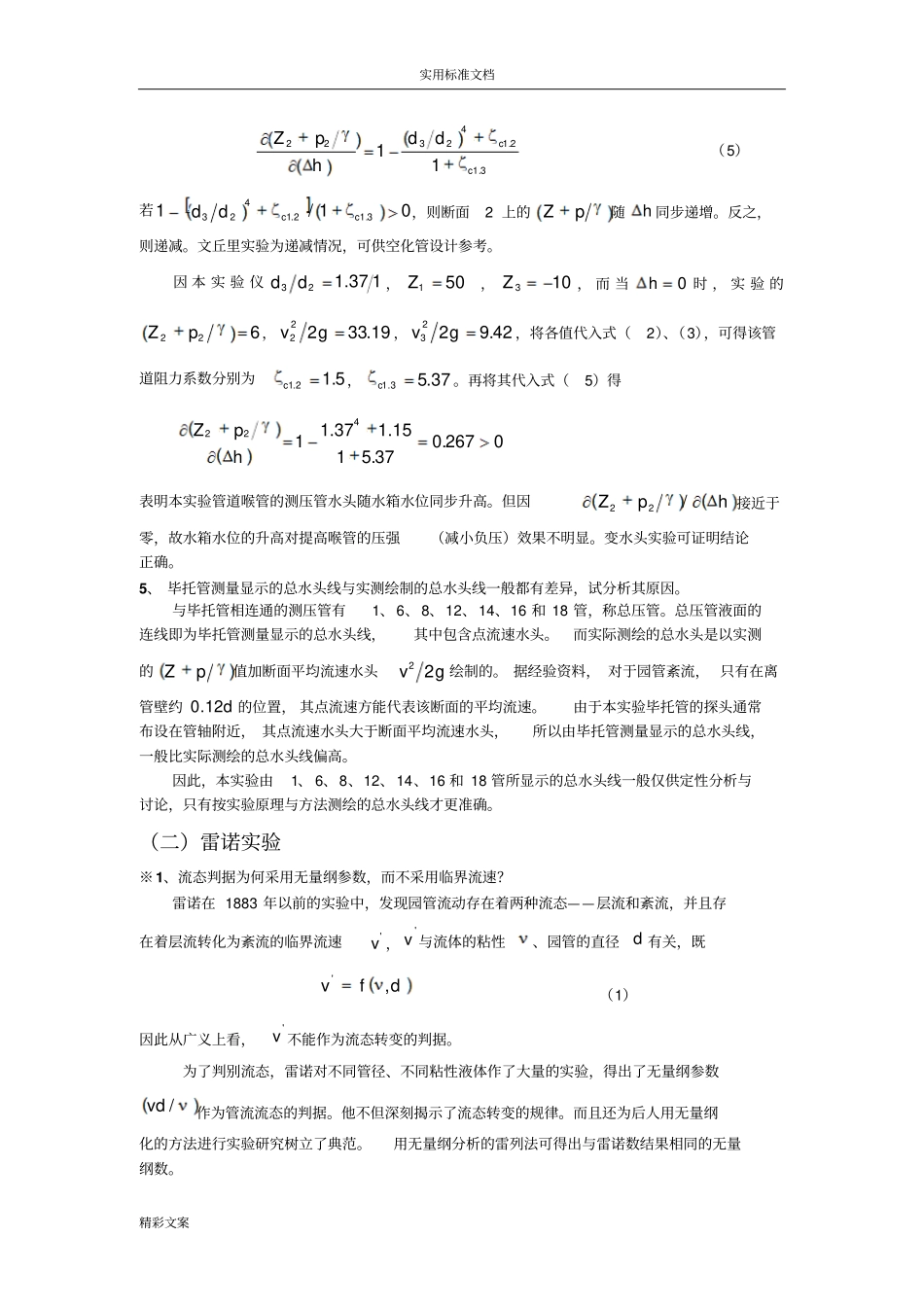

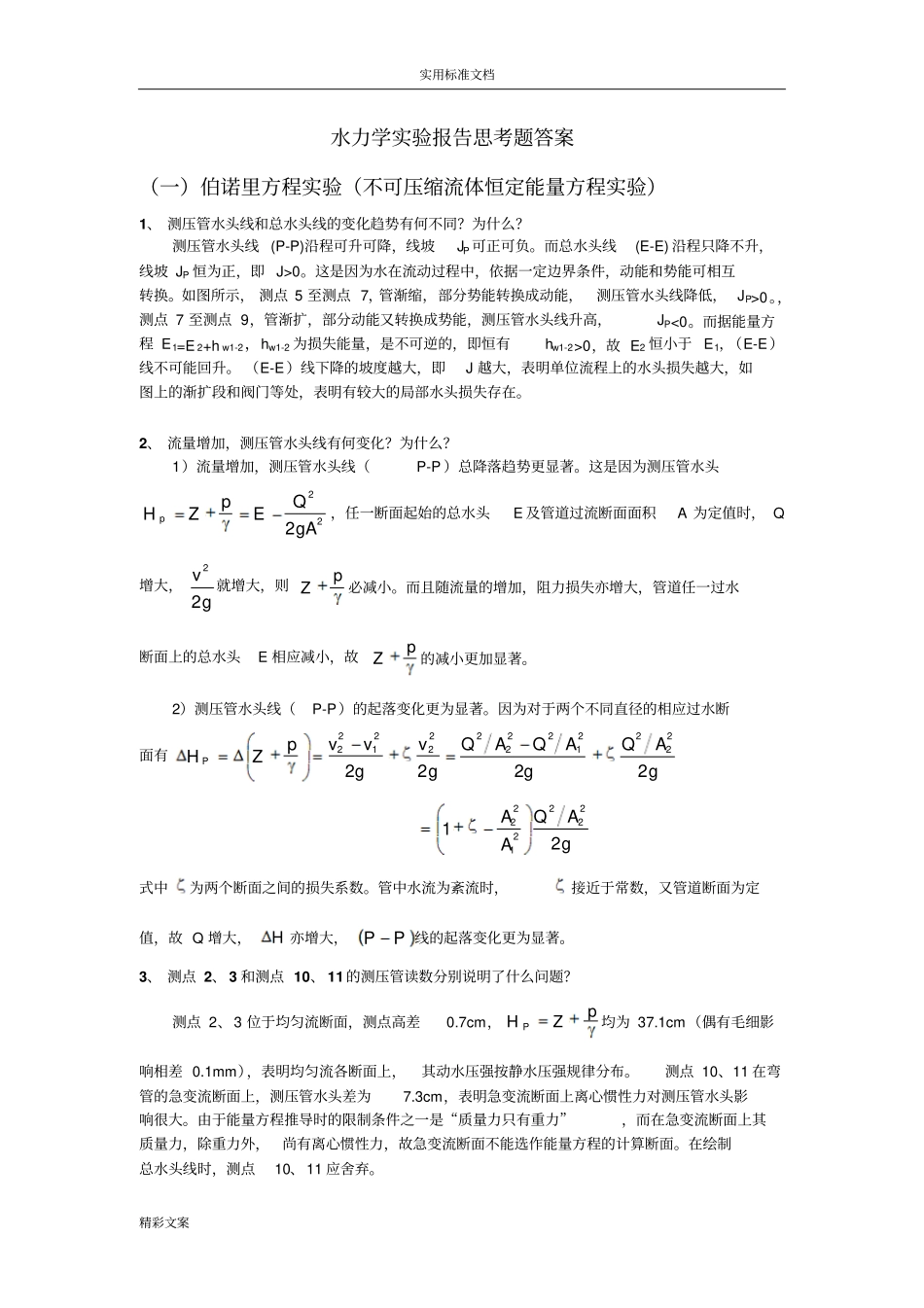

实用标准文档精彩文案水力学实验报告思考题答案（一）伯诺里方程实验（不可压缩流体恒定能量方程实验）1、测压管水头线和总水头线的变化趋势有何不同？为什么？测压管水头线(P-P)沿程可升可降，线坡JP可正可负。而总水头线(E-E)沿程只降不升，线坡JP恒为正，即J>0。这是因为水在流动过程中，依据一定边界条件，动能和势能可相互转换。如图所示，测点5至测点7，管渐缩，部分势能转换成动能，测压管水头线降低，JP>0。，测点7至测点9，管渐扩，部分动能又转换成势能，测压管水头线升高，JP<0。而据能量方程E1=E2+hw1-2，hw1-2为损失能量，是不可逆的，即恒有hw1-2>0，故E2恒小于E1，（E-E）线不可能回升。（E-E）线下降的坡度越大，即J越大，表明单位流程上的水头损失越大，如图上的渐扩段和阀门等处，表明有较大的局部水头损失存在。2、流量增加，测压管水头线有何变化？为什么？1）流量增加，测压管水头线（P-P）总降落趋势更显著。这是因为测压管水头222gAQEpZHp，任一断面起始的总水头E及管道过流断面面积A为定值时，Q增大，gv22就增大，则pZ必减小。而且随流量的增加，阻力损失亦增大，管道任一过水断面上的总水头E相应减小，故pZ的减小更加显著。2）测压管水头线（P-P）的起落变化更为显著。因为对于两个不同直径的相应过水断面有gAQgAQAQgvgvvpZHP2222222212222222122gAQAA212222122式中为两个断面之间的损失系数。管中水流为紊流时，接近于常数，又管道断面为定值，故Q增大，H亦增大，PP线的起落变化更为显著。3、测点2、3和测点10、11的测压管读数分别说明了什么问题？测点2、3位于均匀流断面，测点高差0.7cm，pZHP均为37.1cm（偶有毛细影响相差0.1mm），表明均匀流各断面上，其动水压强按静水压强规律分布。测点10、11在弯管的急变流断面上，测压管水头差为7.3cm，表明急变流断面上离心惯性力对测压管水头影响很大。由于能量方程推导时的限制条件之一是“质量力只有重力”，而在急变流断面上其质量力，除重力外，尚有离心惯性力，故急变流断面不能选作能量方程的计算断面。在绘制总水头线时，测点10、11应舍弃。实用标准文档精彩文案※4、试问避免喉管（测点7）处形成真空有哪几种技术措施？分析改变作用水头（如抬高或降低水箱的水位）对喉管压强的影响情况。下述几点措施有利于避免喉管（测点7）处真空的形成：（1）减小流量，（2）增大喉管管径，（3）降低相关管线的安装高程，（4）改变水箱中的液位高度。显然（1）（2）（3）都有利于阻止喉管真空的出现，尤其（3）更具有工程实际意义。因为若管系落差不变，单单降低管线位置往往就可以避免真空。例如可在水箱出口接一下垂90度的弯管，后接水平段，将喉管高程将至基准高程0-0，比位能降至零，比压能p得以增大（Z），从而可能避免点7处的真空。至于措施（4）其增压效果是有条件的，现分析如下：当作用水头增大h时，测点7断面上pZ值可用能量方程求得。取基准面及计算断面1、2、3如图所示，计算点选在管轴线上（以下水拄单位均为cm）。于是由断面1、2的能量方程（取132）有21222212whgvpZhZ（1）因21wh可表示成gvgvdlhcsew22232.12322.121此处2.1c是管段1-2总水头损失系数，式中e、s分别为进口和渐缩局部损失系数。又由连续方程有gvddgv222342322故式（1）可变为gvddhZpZc2232.1423122（2）式中gv223可由断面1、3能量方程求得，即gvgvZhZc22233.12331（3）3.1c是管道阻力的总损失系数。由此得3.131231/2chZZgv，代入式（2）有3.1312.14231221cchZZddhZpZ（4）22pZ随h递增还是递减，可由hpZ/22加以判别。因实用标准文档精彩文案3.12.14232211ccddhpZ（5）若01/13.12.1423ccdd，则断面2上的pZ随h同步递增。反之，则递减。文丘里实验为递减情况，可供空化管设计参考。因本实验仪137.123dd，501Z，103Z，而当0h时，实验的622pZ，19.33222gv，42.9223gv，将各值代入式（2）、（3），可得该管道阻力系数分别为5.12.1c，37.53.1c。再将其代入式（5）得0267.037.5115.137.11422hpZ表明本实验管道喉管的测压管水头随水箱水位同步升高。但因hpZ/22接近于零，故水箱水位的升高对提高喉管的压强（减小负压）效果不明显。变水头实验可...
