水泥缓凝剂配方技术VIP免费

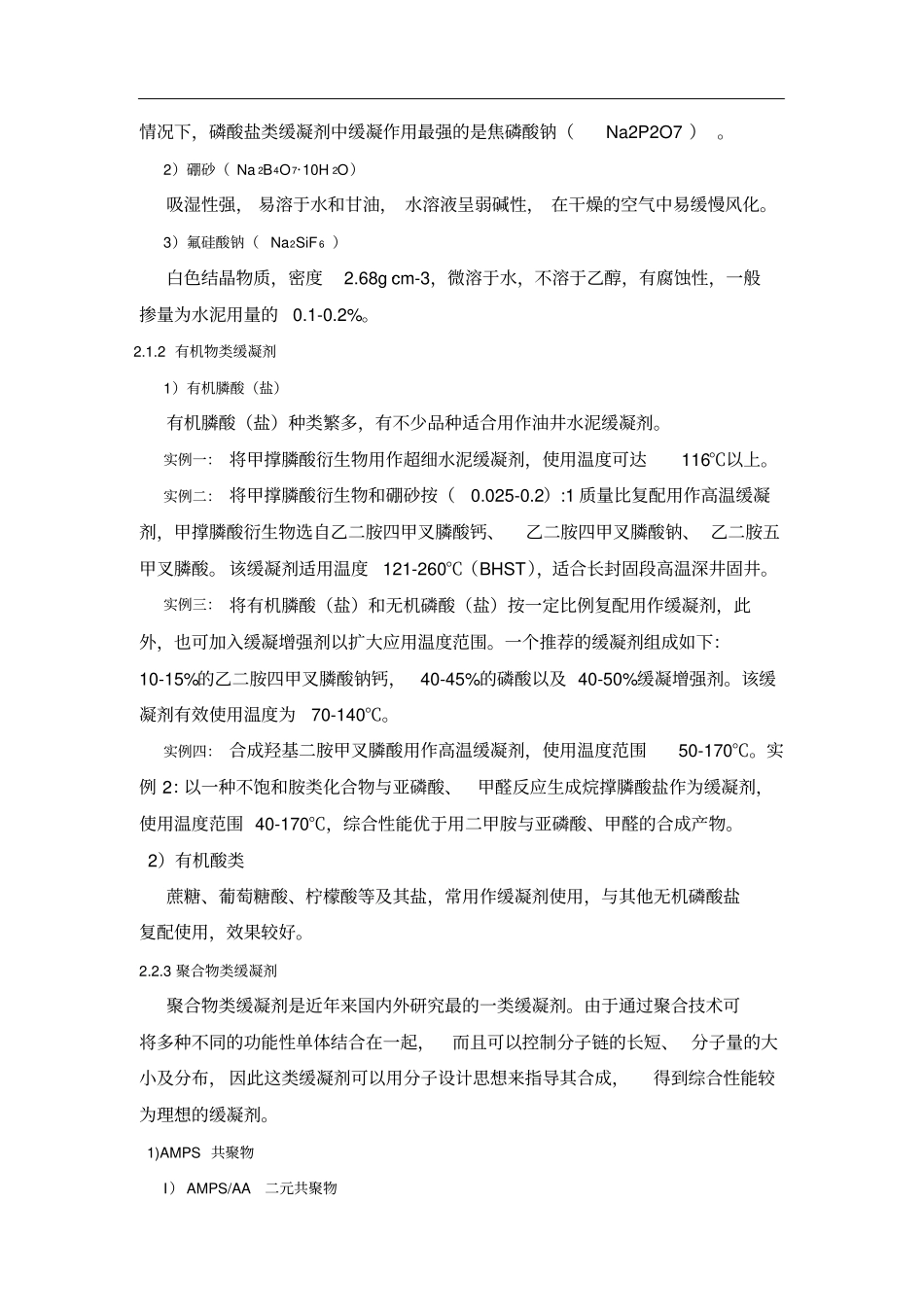

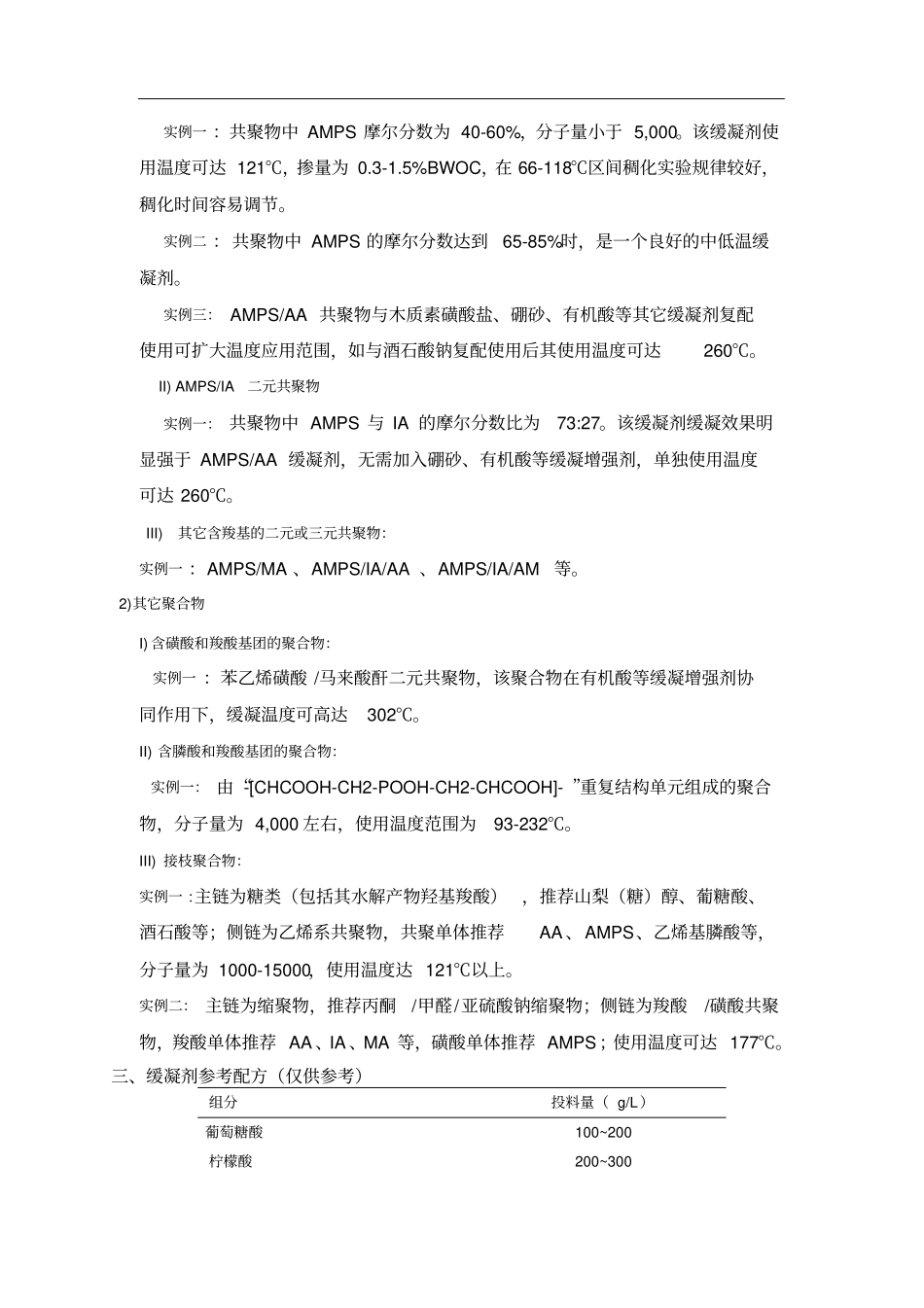

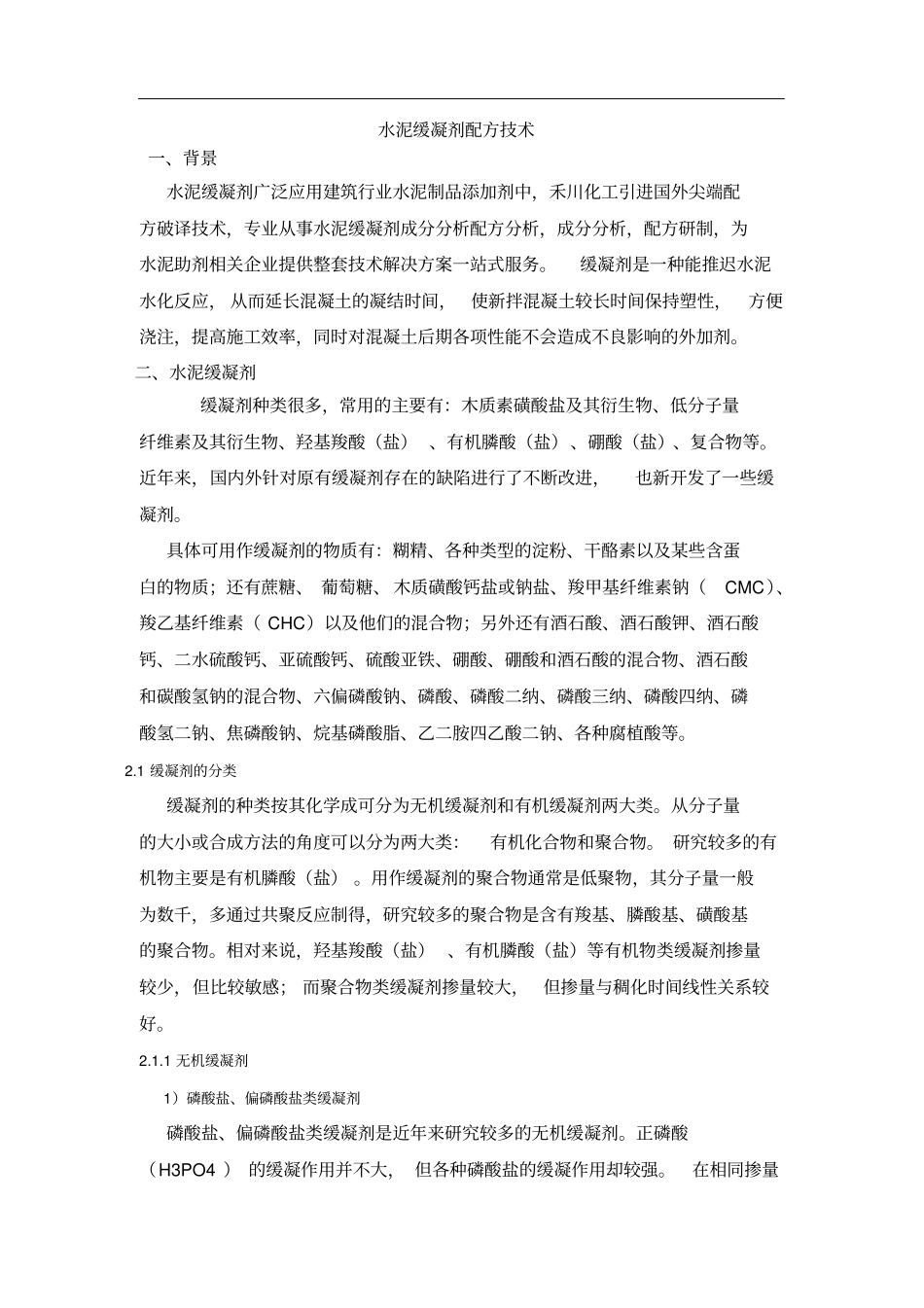

水泥缓凝剂配方技术一、背景水泥缓凝剂广泛应用建筑行业水泥制品添加剂中，禾川化工引进国外尖端配方破译技术，专业从事水泥缓凝剂成分分析配方分析，成分分析，配方研制，为水泥助剂相关企业提供整套技术解决方案一站式服务。缓凝剂是一种能推迟水泥水化反应，从而延长混凝土的凝结时间，使新拌混凝土较长时间保持塑性，方便浇注，提高施工效率，同时对混凝土后期各项性能不会造成不良影响的外加剂。二、水泥缓凝剂缓凝剂种类很多，常用的主要有：木质素磺酸盐及其衍生物、低分子量纤维素及其衍生物、羟基羧酸（盐）、有机膦酸（盐）、硼酸（盐）、复合物等。近年来，国内外针对原有缓凝剂存在的缺陷进行了不断改进，也新开发了一些缓凝剂。具体可用作缓凝剂的物质有：糊精、各种类型的淀粉、干酪素以及某些含蛋白的物质；还有蔗糖、葡萄糖、木质磺酸钙盐或钠盐、羧甲基纤维素钠（CMC）、羧乙基纤维素（CHC）以及他们的混合物；另外还有酒石酸、酒石酸钾、酒石酸钙、二水硫酸钙、亚硫酸钙、硫酸亚铁、硼酸、硼酸和酒石酸的混合物、酒石酸和碳酸氢钠的混合物、六偏磷酸钠、磷酸、磷酸二纳、磷酸三纳、磷酸四纳、磷酸氢二钠、焦磷酸钠、烷基磷酸脂、乙二胺四乙酸二钠、各种腐植酸等。2.1缓凝剂的分类缓凝剂的种类按其化学成可分为无机缓凝剂和有机缓凝剂两大类。从分子量的大小或合成方法的角度可以分为两大类：有机化合物和聚合物。研究较多的有机物主要是有机膦酸（盐）。用作缓凝剂的聚合物通常是低聚物，其分子量一般为数千，多通过共聚反应制得，研究较多的聚合物是含有羧基、膦酸基、磺酸基的聚合物。相对来说，羟基羧酸（盐）、有机膦酸（盐）等有机物类缓凝剂掺量较少，但比较敏感；而聚合物类缓凝剂掺量较大，但掺量与稠化时间线性关系较好。2.1.1无机缓凝剂1）磷酸盐、偏磷酸盐类缓凝剂磷酸盐、偏磷酸盐类缓凝剂是近年来研究较多的无机缓凝剂。正磷酸（H3PO4）的缓凝作用并不大，但各种磷酸盐的缓凝作用却较强。在相同掺量情况下，磷酸盐类缓凝剂中缓凝作用最强的是焦磷酸钠（Na2P2O7）。2）硼砂（Na2B4O7·10H2O）吸湿性强，易溶于水和甘油，水溶液呈弱碱性，在干燥的空气中易缓慢风化。3）氟硅酸钠（Na2SiF6）白色结晶物质，密度2.68g·cm-3，微溶于水，不溶于乙醇，有腐蚀性，一般掺量为水泥用量的0.1-0.2%。2.1.2有机物类缓凝剂1）有机膦酸（盐）有机膦酸（盐）种类繁多，有不少品种适合用作油井水泥缓凝剂。实例一：将甲撑膦酸衍生物用作超细水泥缓凝剂，使用温度可达116℃以上。实例二：将甲撑膦酸衍生物和硼砂按（0.025-0.2）:1质量比复配用作高温缓凝剂，甲撑膦酸衍生物选自乙二胺四甲叉膦酸钙、乙二胺四甲叉膦酸钠、乙二胺五甲叉膦酸。该缓凝剂适用温度121-260℃（BHST），适合长封固段高温深井固井。实例三：将有机膦酸（盐）和无机磷酸（盐）按一定比例复配用作缓凝剂，此外，也可加入缓凝增强剂以扩大应用温度范围。一个推荐的缓凝剂组成如下：10-15%的乙二胺四甲叉膦酸钠钙，40-45%的磷酸以及40-50%缓凝增强剂。该缓凝剂有效使用温度为70-140℃。实例四：合成羟基二胺甲叉膦酸用作高温缓凝剂，使用温度范围50-170℃。实例2：以一种不饱和胺类化合物与亚磷酸、甲醛反应生成烷撑膦酸盐作为缓凝剂，使用温度范围40-170℃，综合性能优于用二甲胺与亚磷酸、甲醛的合成产物。2）有机酸类蔗糖、葡萄糖酸、柠檬酸等及其盐，常用作缓凝剂使用，与其他无机磷酸盐复配使用，效果较好。2.2.3聚合物类缓凝剂聚合物类缓凝剂是近年来国内外研究最的一类缓凝剂。由于通过聚合技术可将多种不同的功能性单体结合在一起，而且可以控制分子链的长短、分子量的大小及分布，因此这类缓凝剂可以用分子设计思想来指导其合成，得到综合性能较为理想的缓凝剂。1)AMPS共聚物I）AMPS/AA二元共聚物实例一：共聚物中AMPS摩尔分数为40-60%，分子量小于5,000。该缓凝剂使用温度可达121℃，掺量为0.3-1.5%BWOC，在66-118℃区间稠化实验规律较好，稠化时间容易调节。实例二：共聚物中AMPS的摩尔分数达到65-85%时，是一个良好的中低温缓凝剂。实例三：AMPS/AA共聚物与木质素磺酸盐、硼砂、有机酸...
