水箱水位自动控制系统设计与实施——毕业设计说明书资料VIP专享VIP免费

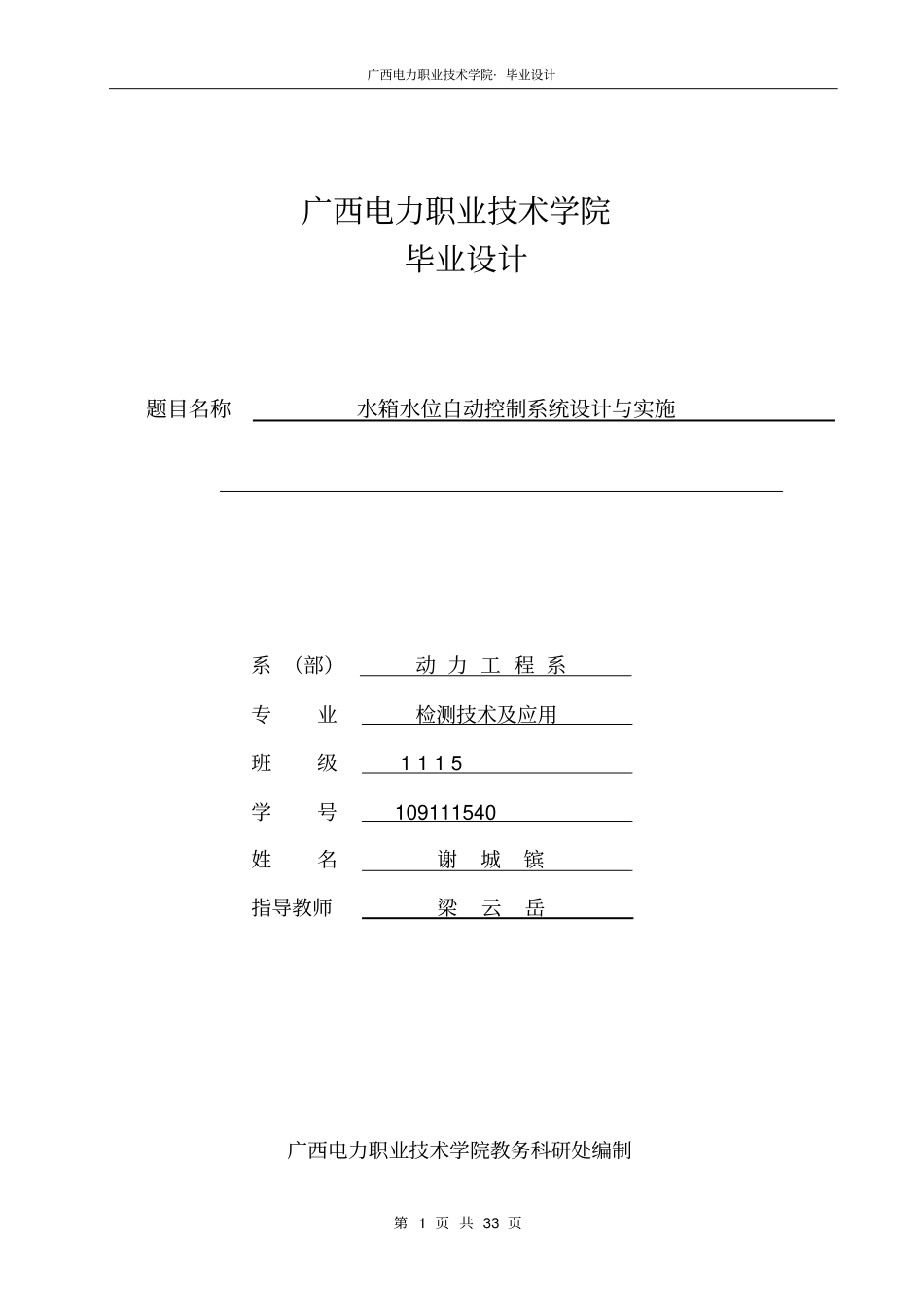

广西电力职业技术学院·毕业设计第1页共33页广西电力职业技术学院毕业设计题目名称水箱水位自动控制系统设计与实施系（部）动力工程系专业检测技术及应用班级1115学号109111540姓名谢城镔指导教师梁云岳广西电力职业技术学院教务科研处编制广西电力职业技术学院·毕业设计第2页共33页摘要随着科学技术的发展，电器控制技术在各领域，特别是在自动控制领域取得了长足的发展，有了越来越多的应用。PLC以可靠性高、灵活性强、易于扩展、通用性强、使用方便等优点不断发展，在处理速度、控制功能、通讯能力及控制领域等方面都有新的突破，成为工业自动化领域最重要、应用最广的控制设备之一，对国民经济建设有突出的贡献。近年来由于PLC与其他科学技术结合，使其在各个控制领域显示了较强的应用潜力和良好的应用前景。本毕业设计采用PLC与继电器来实现水位的自动控制以及采用热电偶与压力变送器对温度、压力的监控，系统通过手自动控制，现场内控制与远程控制使其直观地表现出水箱水位自动控制系统的功能化与优良性。关键字：PLC水位自动控制热电偶压力变送器广西电力职业技术学院·毕业设计第3页共33页目录一前言..............................................................3二设计方案..........................................................4（一）系统说明....................................................4（二）工作原理及原理图............................................6（三）设备清单及I/O分配表........................................71设备清单..................................................72I/O分配表...............................................8（四）主要设备及编程软件介绍......................................91西门子PLC简介............................................92V4.0STEP7MicroSP7编程软件简介........................103组态王软件简介............................................12三实施过程..........................................................14（一）水箱制作....................................................14（二）管路连接....................................................14（三）控制设备接线................................................14（四）控制组态界面设计............................................15（五）PLC程序设计................................................16（六）系统调试....................................................22（七）存在问题及解决方法..........................................22四结论.............................................................25五心得体会..........................................................26致谢参考文献与附录广西电力职业技术学院·毕业设计第4页共33页前言可编程控制器(ProgrammableLogicController)，简称PLC。它是20世纪70年代以来，在集成电路，计算机技术基础上发展起来的一种新型工业控制设备。由于其具有功能强，可靠性高，配置灵活，使用方便以及体积小，重量轻等优点，国外已广泛应用于自动化控制的各个领域，并已成为实现工业自动化的支柱产品。近年来，国内在PLC技术与产品开发应用方面发展很快，除了许多从国外引进的设备，自动化生产线外，国内越来越多的设备采用PLC控制系统取代传统的继电-接触器控制系统。与继电-接触器系统相比PLC控制系统更加可靠；占位空间比继电-接触器控制系统小；价格上能与继电接触器控制系统竞争；易于现场变更程序；便于使用，维护，维修；能直接推动电磁阀，接触器与之相当的执行机构；能向中央数据处理系统直接传输数据等。本控制系统模拟一般生产性企业生产用水以及居民用水系统，鉴于实际情况，我们选择了更加有挑战性的居民用水系统来设计该系统方案，根据居民生活的需要将水位分为多段来设定，即电解点接触通断，并分段显示，当水位为最低限时自动启动水泵加水，水位到达设定值时自动停止进水，并停泵；开始启动出水泵，对高水位的...
