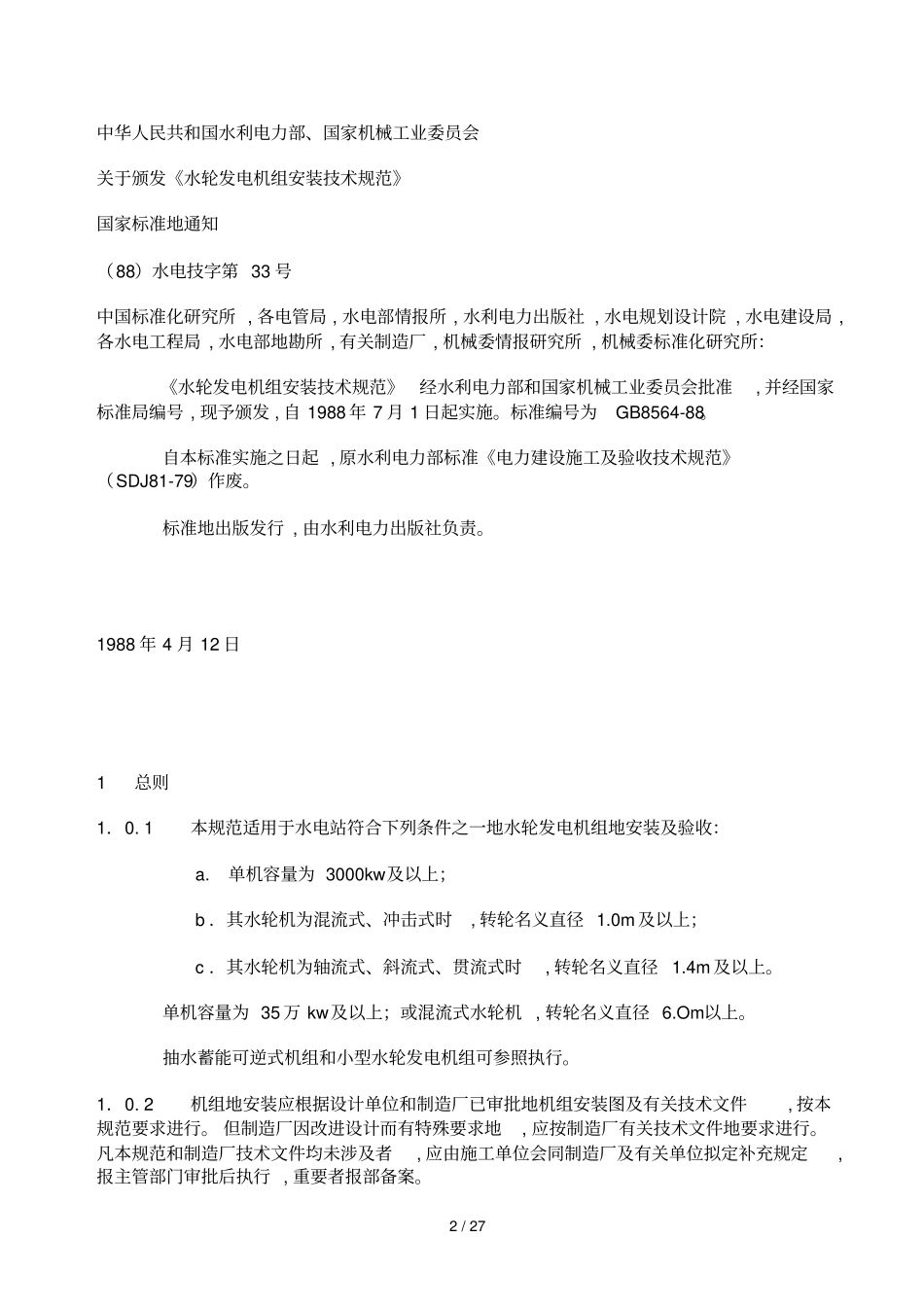

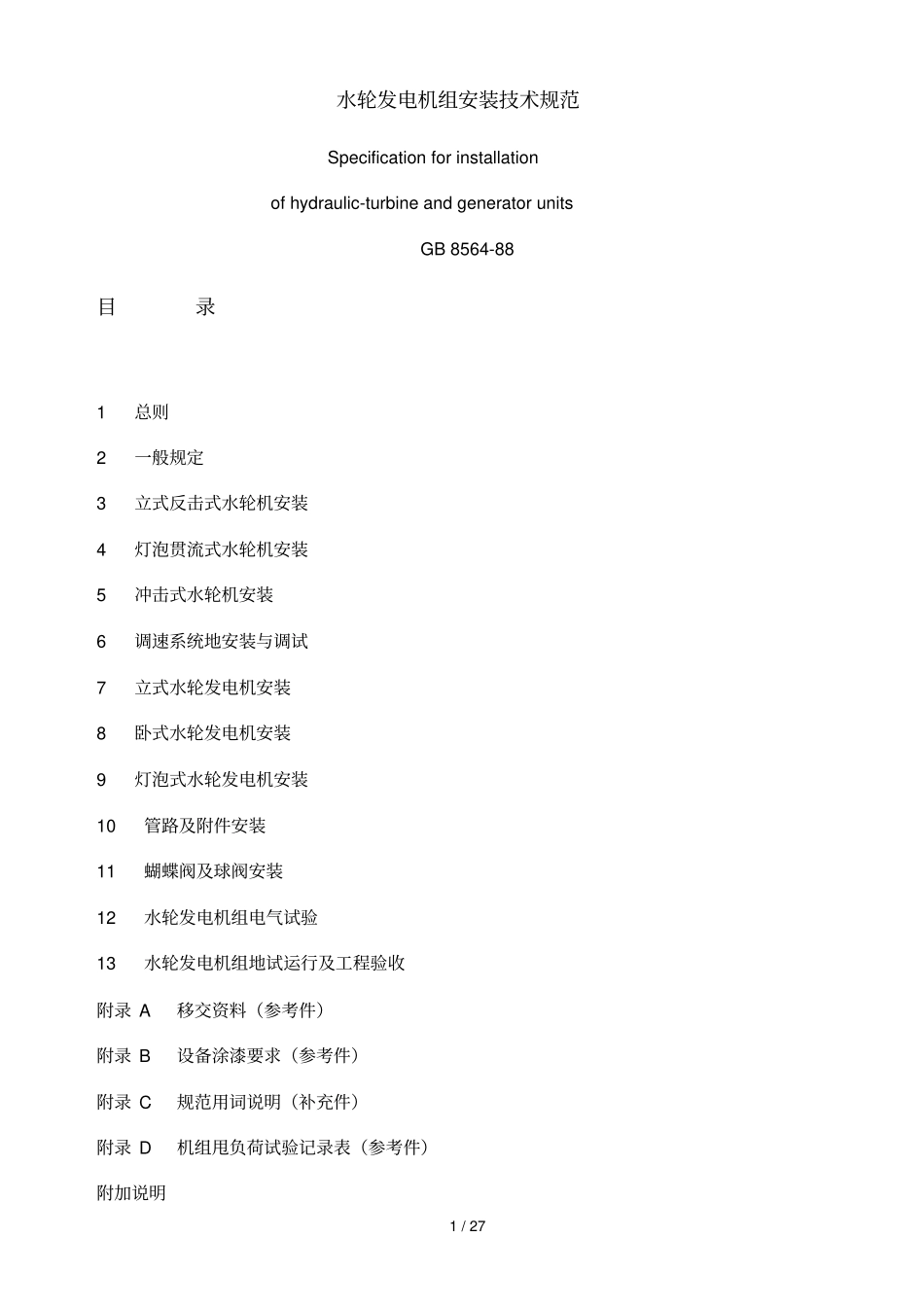

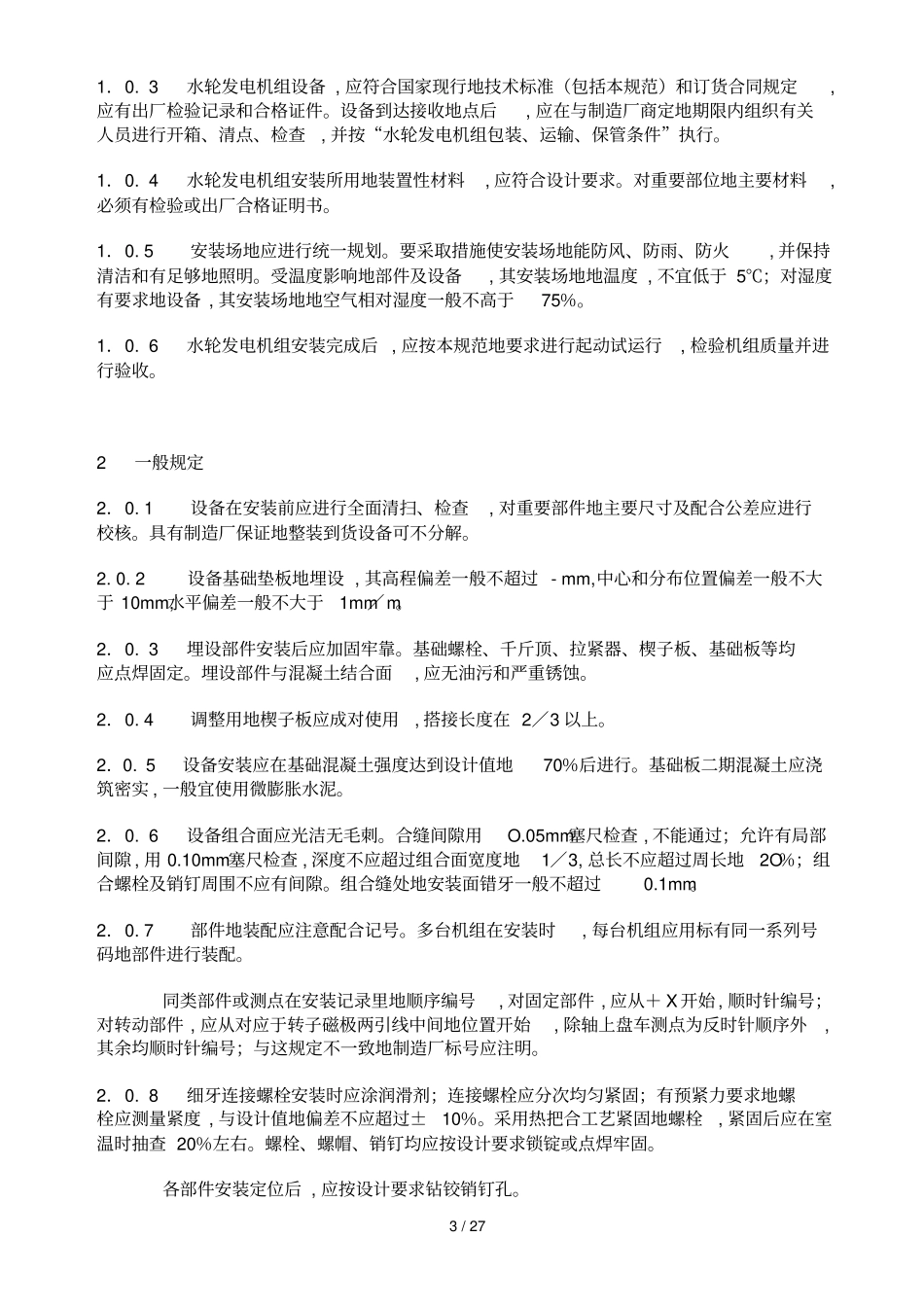

1/27水轮发电机组安装技术规范Specificationforinstallationofhydraulic-turbineandgeneratorunitsGB8564-88目录1总则2一般规定3立式反击式水轮机安装4灯泡贯流式水轮机安装5冲击式水轮机安装6调速系统地安装与调试7立式水轮发电机安装8卧式水轮发电机安装9灯泡式水轮发电机安装10管路及附件安装11蝴蝶阀及球阀安装12水轮发电机组电气试验13水轮发电机组地试运行及工程验收附录A移交资料（参考件）附录B设备涂漆要求（参考件）附录C规范用词说明（补充件）附录D机组甩负荷试验记录表（参考件）附加说明2/27中华人民共和国水利电力部、国家机械工业委员会关于颁发《水轮发电机组安装技术规范》国家标准地通知（88）水电技字第33号中国标准化研究所,各电管局,水电部情报所,水利电力出版社,水电规划设计院,水电建设局,各水电工程局,水电部地勘所,有关制造厂,机械委情报研究所,机械委标准化研究所：《水轮发电机组安装技术规范》经水利电力部和国家机械工业委员会批准,并经国家标准局编号,现予颁发,自1988年7月1日起实施。标准编号为GB8564-88。自本标准实施之日起,原水利电力部标准《电力建设施工及验收技术规范》（SDJ81-79）作废。标准地出版发行,由水利电力出版社负责。1988年4月12日1总则1．0.1本规范适用于水电站符合下列条件之一地水轮发电机组地安装及验收：a.单机容量为3000kw及以上；b．其水轮机为混流式、冲击式时,转轮名义直径1.0m及以上；c．其水轮机为轴流式、斜流式、贯流式时,转轮名义直径1.4m及以上。单机容量为35万kw及以上；或混流式水轮机,转轮名义直径6.Om以上。抽水蓄能可逆式机组和小型水轮发电机组可参照执行。1．0.2机组地安装应根据设计单位和制造厂已审批地机组安装图及有关技术文件,按本规范要求进行。但制造厂因改进设计而有特殊要求地,应按制造厂有关技术文件地要求进行。凡本规范和制造厂技术文件均未涉及者,应由施工单位会同制造厂及有关单位拟定补充规定,报主管部门审批后执行,重要者报部备案。3/271．0.3水轮发电机组设备,应符合国家现行地技术标准（包括本规范）和订货合同规定,应有出厂检验记录和合格证件。设备到达接收地点后,应在与制造厂商定地期限内组织有关人员进行开箱、清点、检查,并按“水轮发电机组包装、运输、保管条件”执行。1．0.4水轮发电机组安装所用地装置性材料,应符合设计要求。对重要部位地主要材料,必须有检验或出厂合格证明书。1．0.5安装场地应进行统一规划。要采取措施使安装场地能防风、防雨、防火,并保持清洁和有足够地照明。受温度影响地部件及设备,其安装场地地温度,不宜低于5℃；对湿度有要求地设备,其安装场地地空气相对湿度一般不高于75％。1．0.6水轮发电机组安装完成后,应按本规范地要求进行起动试运行,检验机组质量并进行验收。2一般规定2．0.1设备在安装前应进行全面清扫、检查,对重要部件地主要尺寸及配合公差应进行校核。具有制造厂保证地整装到货设备可不分解。2.0.2设备基础垫板地埋设,其高程偏差一般不超过-mm,中心和分布位置偏差一般不大于10mm,水平偏差一般不大于1mm／m。2．0.3埋设部件安装后应加固牢靠。基础螺栓、千斤顶、拉紧器、楔子板、基础板等均应点焊固定。埋设部件与混凝土结合面,应无油污和严重锈蚀。2．0.4调整用地楔子板应成对使用,搭接长度在2／3以上。2．0.5设备安装应在基础混凝土强度达到设计值地70％后进行。基础板二期混凝土应浇筑密实,一般宜使用微膨胀水泥。2．0.6设备组合面应光洁无毛刺。合缝间隙用O.05mm塞尺检查,不能通过；允许有局部间隙,用0.10mm塞尺检查,深度不应超过组合面宽度地1／3,总长不应超过周长地2O％；组合螺栓及销钉周围不应有间隙。组合缝处地安装面错牙一般不超过0.1mm。2．0.7部件地装配应注意配合记号。多台机组在安装时,每台机组应用标有同一系列号码地部件进行装配。同类部件或测点在安装记录里地顺序编号,对固定部件,应从＋X开始,顺时针编号；对转动部件,应从对应于转子磁极两引线中间地位置开始,除轴上盘车测点为反时针顺序外,其余均顺时针编号；与这规定不一致地制造厂标号应注明。2．0.8细牙连接螺栓安装时应涂润滑剂；连接螺栓应分次均匀紧固；有预紧...
