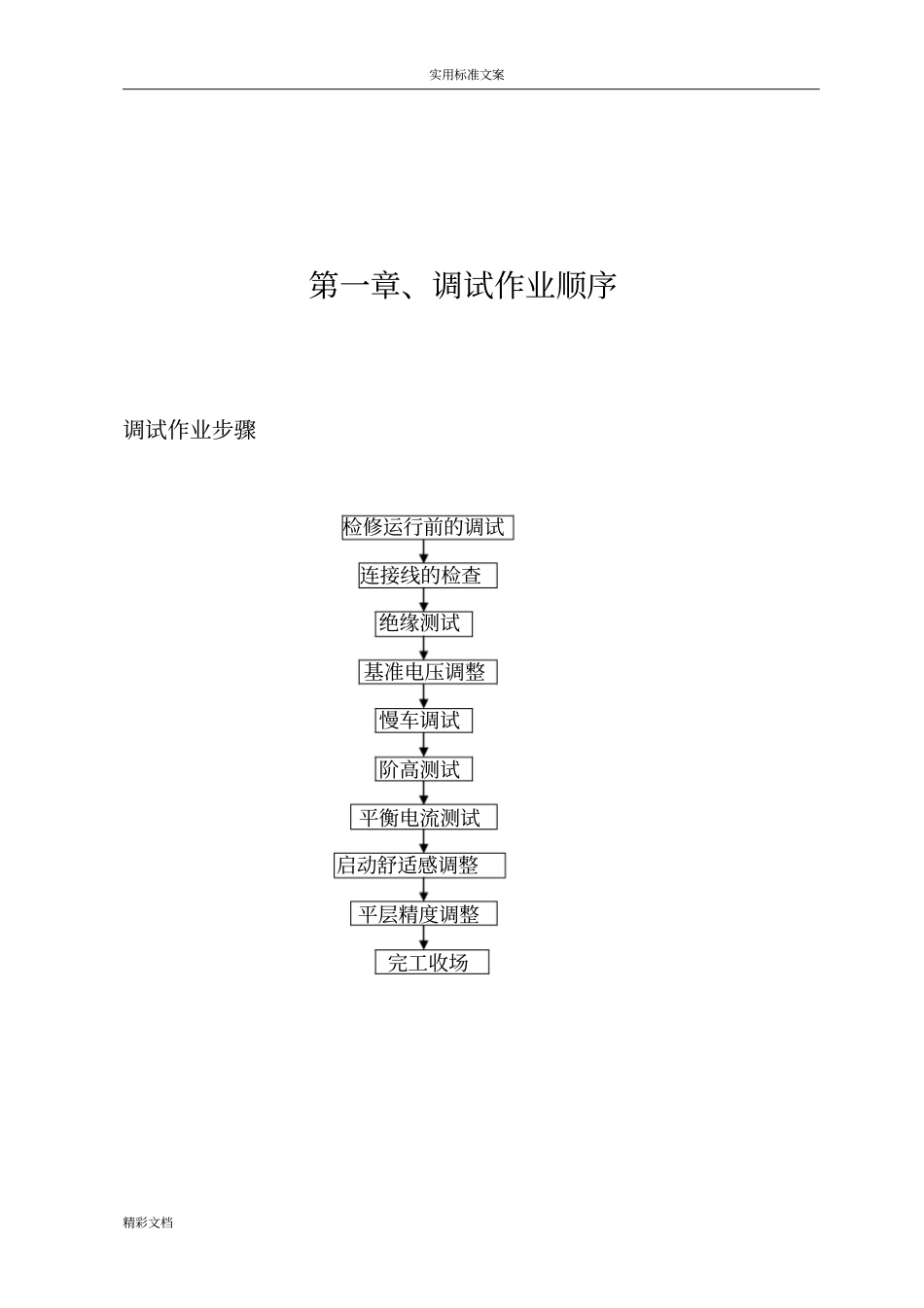

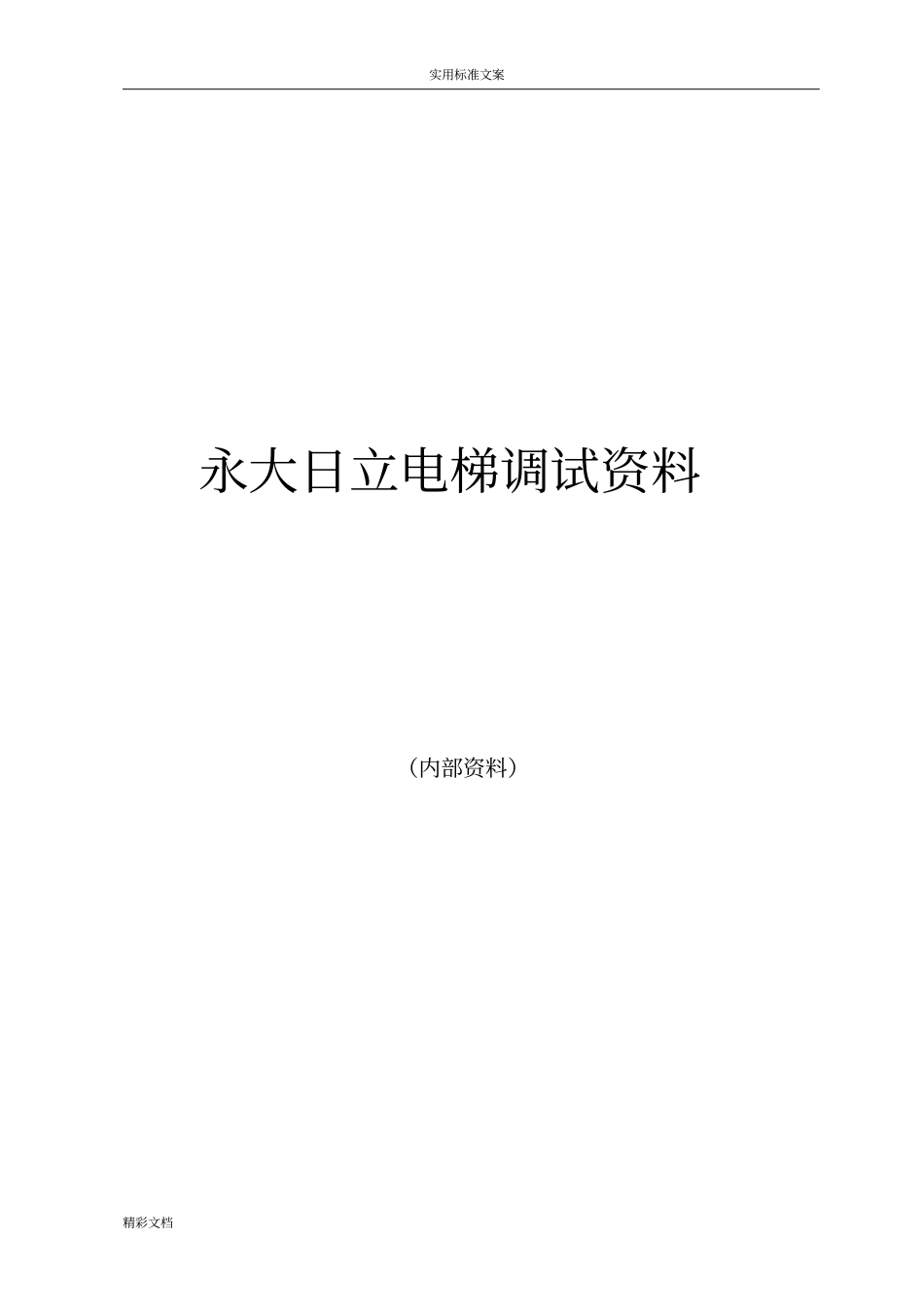

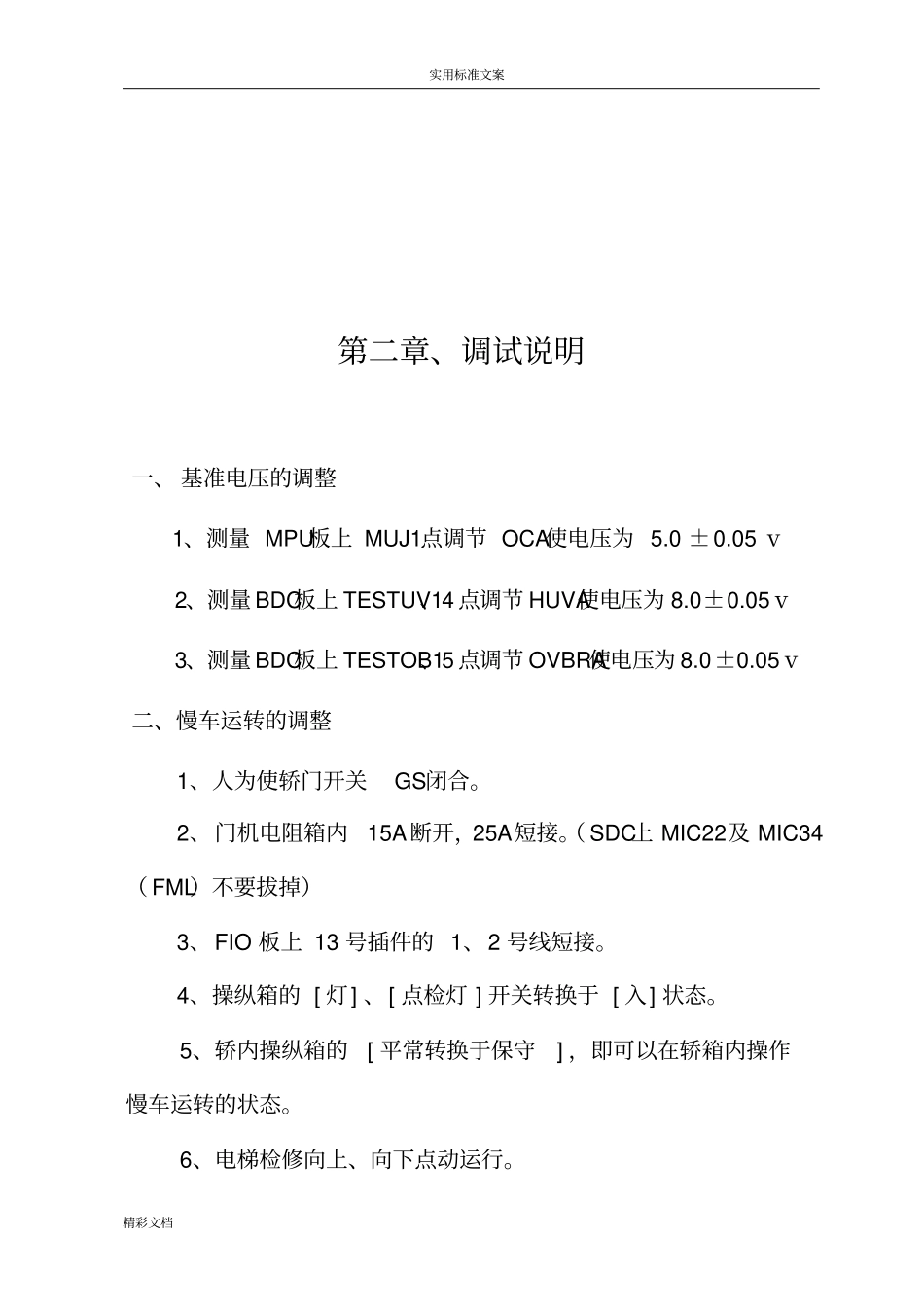

实用标准文案精彩文档永大日立电梯调试资料（内部资料）实用标准文案精彩文档第一章、调试作业顺序调试作业步骤检修运行前的调试连接线的检查绝缘测试基准电压调整慢车调试阶高测试平衡电流测试启动舒适感调整平层精度调整完工收场实用标准文案精彩文档第二章、调试说明一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0±0.05ⅴ2、测量BDC板上TESTUV1、4点调节HUVA使电压为8.0±0.05ⅴ3、测量BDC板上TESTOB1、5点调节OVBRA使电压为8.0±0.05ⅴ二、慢车运转的调整1、人为使轿门开关GS闭合。2、门机电阻箱内15A断开，25A短接。（SDC上MIC22及MIC34（FML）不要拔掉）3、FIO板上13号插件的1、2号线短接。4、操纵箱的[灯]、[点检灯]开关转换于[入]状态。5、轿内操纵箱的[平常转换于保守]，即可以在轿箱内操作慢车运转的状态。6、电梯检修向上、向下点动运行。实用标准文案精彩文档三、阶高测定1、先用检修开至上、下限位两开关动作时，确认轿箱超出平层50mm以外。2、检修下行直到下限位动作的位置，保守开关处于正常，点检灯处于专用。3、资料检索器上操作MODE11SET，持续押住START键，直到电梯开始上行运转为止。4、到达最上层后，确认50B断开。此时将MPU的DIPSW1转换为ON，再等到50B灯亮之后，将DIPSW1转换OFF。5、阶高测定完后，按MODERESET复位。6、最后做一次故障清除。四、启动舒适感的调整1、60m/mín15人乘以下使用WD20%的启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。b：载重20%以下，再拨DIPSW1ON。用资料检索器输入MODE33SET调整启动时的飞出、反转状态。飞出61B0、61B1调大向上运转补偿调整反转61B0、61B1调小飞出61B2、61B3调小实用标准文案精彩文档向下运转补偿调整反转61B2、61B3调大例：20%以下下行启动反转补偿调整MODE33SET61B2SETDIPSW切ON**SET（**为修改之值）61B3SET**SET（**为修改之值）DIPSW1切OFFMODERESET注：后面的调整跟范例一样，只是地址码有变化c：20%以上上、下行启动补偿调整：载重20%以上，再将DIPSW1拨ON。用资料检索器输入MODE33SET调整启动时的飞出、反转状态。飞出61B4、61B5调大向上运转补偿调整反转61B4、61B5调小飞出61B4、61B5调小向下运转补偿调整反转61B4、61B5调大实用标准文案精彩文档2、差动变压器的启动补偿调整a：轿厢内无负载的状态下，差动变压器的铁心上部与轿厢底板密合接触。铁心的红线与本体底部平齐。b：差动变压器输入出的正常电压输入：Y2-13、14间约AC6V输入：Y2-15、16间约AC6V输出：Y2-11、12间约AC24V3、0%上、下行启动补偿调整轿厢内无负载，连续呼梯运转启动，将DIPSW1拨ON，输入MODE33SET调整启动时的飞出、反转状态。飞出61D2、61D3数据调大向上运转补偿调整反转61D2、61D3数据调小飞出61D4、61D5数据调小向下运转补偿调整反转61D4、61D5数据调大4、100%上、下行启动补偿调整轿厢内载重100%，任意楼上、下运转，将DIPSW1拨ON，实用标准文案精彩文档输入MODE33SET调整启动时的飞出、反转状态。飞出61D6、61D7数据调小向上运转补偿调整反转61D6、61D7数据调大飞出61D8、61D9数据调小向下运转补偿调整反转61D8、61D9数据调小五、平层精度调整1、隔磁板安装位置的调整轿厢停于平层时，隔磁板被平层感应器平分（均112.5mm）。2、平层调整顺序a：向上平层调整：MODE53SET，（每增加0020H，轿厢侧升高1mm；反之降低1mm）b：向下平层调整：MODE54SET，（每增加0020H，轿厢侧降低1mm；反之升高1mm）实用标准文案精彩文档第三章、变频门机调试方法一、门机行程设定1、关掉轿顶上[门止开关]或[E.STOP]开关。2、DMC板上[DIP-1]转换为ON。3、DMC板上[MODE0C]，按[SET]键作行程设定。4、DMC板上[DIP-1]转换为OFF。二、功能简表MODEDIS显示设定范围说明备注011-300-40ORS动作触发之灵敏度设定设定值越大，ORS动作越迟钝022-6A19-70DMS37输出位置到CLS的距离约[6A]×1.422=150.7mm033-1509-40开门最高频率设定044-0F09-40关门最高频率设定055-2B00-80关门到底的维持电压设定066-4420-A0开门到底克力电压设定077-6C20-A0开门减速点设定088-5420-A0关门减速点设定099-0501-0C关门到位设定0AA-0501-0C关门到位设定0Bb-0001-04恢复出厂设定值01中02稍快03稍慢04保留0CC-d0无行程设定开始实用标准文案精彩文档0Dd——无重置
