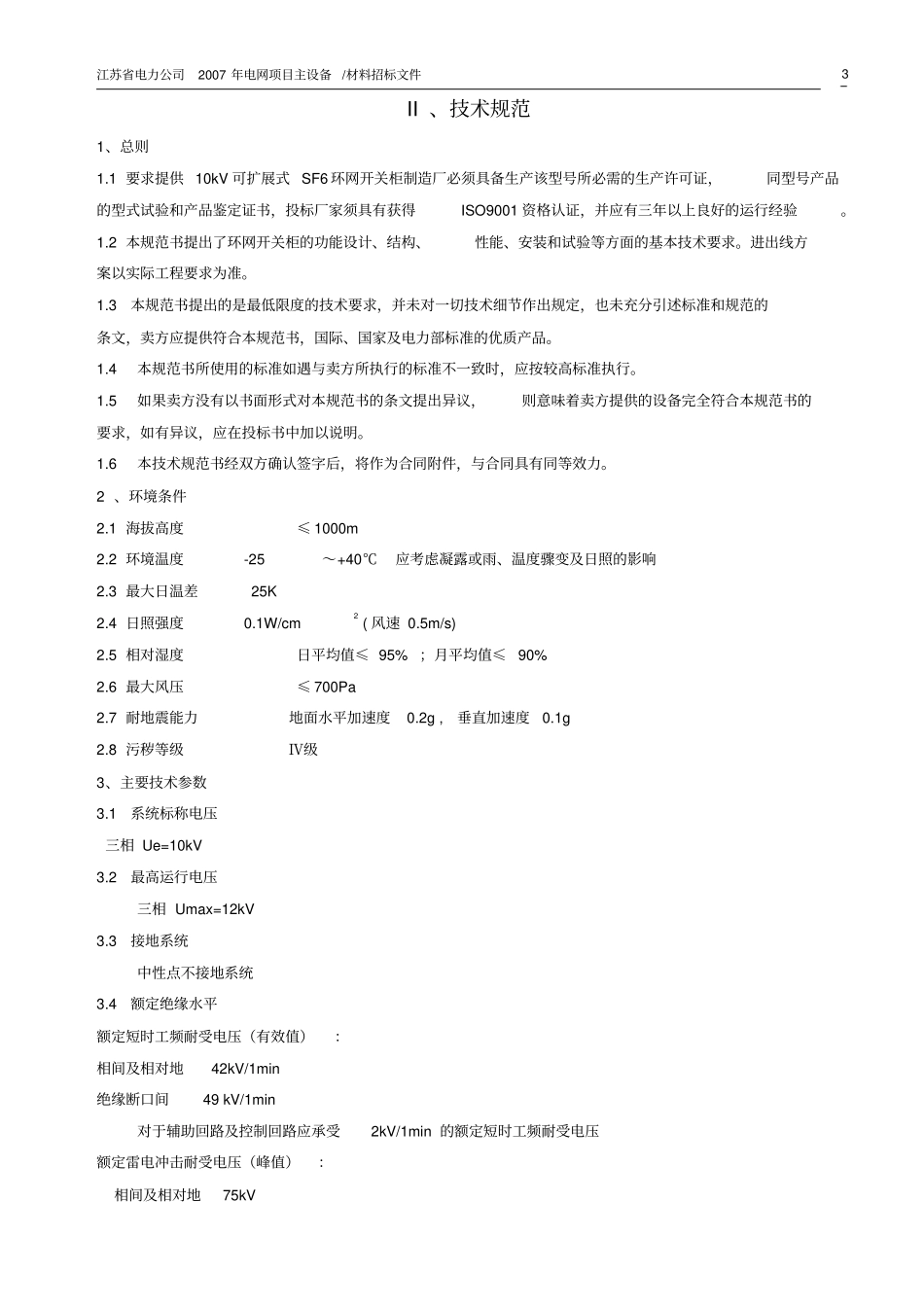

江苏省电力公司2007年电网项目主设备/材料招标文件1第二部分技术部分第一册技术通用部分第二册技术专用部分江苏省电力公司2007年电网项目主设备/材料招标文件2技术规范书I、招标范围江苏省电力公司2007年电网项目主设备/材料招标文件3II、技术规范1、总则1.1要求提供10kV可扩展式SF6环网开关柜制造厂必须具备生产该型号所必需的生产许可证，同型号产品的型式试验和产品鉴定证书，投标厂家须具有获得ISO9001资格认证，并应有三年以上良好的运行经验。1.2本规范书提出了环网开关柜的功能设计、结构、性能、安装和试验等方面的基本技术要求。进出线方案以实际工程要求为准。1.3本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文，卖方应提供符合本规范书，国际、国家及电力部标准的优质产品。1.4本规范书所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。1.5如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求，如有异议，应在投标书中加以说明。1.6本技术规范书经双方确认签字后，将作为合同附件，与合同具有同等效力。2、环境条件2.1海拔高度≤1000m2.2环境温度-25～+40℃应考虑凝露或雨、温度骤变及日照的影响2.3最大日温差25K2.4日照强度0.1W/cm2(风速0.5m/s)2.5相对湿度日平均值≤95%；月平均值≤90%2.6最大风压≤700Pa2.7耐地震能力地面水平加速度0.2g,垂直加速度0.1g2.8污秽等级Ⅳ级3、主要技术参数3.1系统标称电压三相Ue=10kV3.2最高运行电压三相Umax=12kV3.3接地系统中性点不接地系统3.4额定绝缘水平额定短时工频耐受电压（有效值）：相间及相对地42kV/1min绝缘断口间49kV/1min对于辅助回路及控制回路应承受2kV/1min的额定短时工频耐受电压额定雷电冲击耐受电压（峰值）：相间及相对地75kV江苏省电力公司2007年电网项目主设备/材料招标文件4绝缘断口间85kV3.5关合能力（峰值）进线、馈线及联络单元：50kA变压器保护单元：（按熔断器规格）3.6额定短时耐受电流进线、馈线及联络单元：20kA/3s变压器保护单元：（按熔断器规格）3.7负荷开关开断能力开断有功负荷电流630A开断容性电流≥25A开断感性电流≥16A开断转移电流（变压器保护单元）≥1750A3.8额定电流的电气与机械寿命额定电流的开断次数>1000次机械寿命>2000次3.9SF6气体年漏气率不大于0.1%3.10防护等级户内型IP3X户外型IP67（气室）IP3X（壳体）IP33（箱体）3．11使用年限>20年4、技术要求4.1环网开关柜应采用全密封全绝缘的结构，具有全工况的运行能力。运行的结构应保证工作人员的安全和便于运行、维护、检查、监视、检修和试验。4.2户内环网柜中的各组件及其支持绝缘件的外绝缘爬电比距（高压电器组件外绝缘的爬电距离与最高电压之比）应按凝露型考虑，应满足：10KV等级复合绝缘爬距≥240mm，空气净距离≥125mm。4.3装于环网开关柜的各电器元件，并应符合他们各自的技术标准。4.4铭牌环网开关柜的铭牌，内容见9.1.1条。4.5SF6负荷开关及配套操作机构，有“闭合”、“断开”和“接地”三种位置。4.6主母线采用绝缘铜排截面≥400mm2，接地母线采用截面≥120mm2的铜排。接地导体上应设有与接地网相连的固定铜质接地端子，并应有明显的接地标志。4.7内部故障时，环网开关柜应能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员，并能限制电弧的燃烧时间和延烧范围，保证不将故障扩展到相邻柜体。4.8柜体的设计应能防止工作人员在接地开关没有合上的情况下打开柜体门的功能。江苏省电力公司2007年电网项目主设备/材料招标文件54.9负荷开关和接地开关应有各自独立的操作机构，并在手动逆顺序操作时,能够实现强制性机械联锁.4.10环网柜绝缘介质为SF6，柜体设计宜在醒目处安装温度补偿SF6气体压力表计，用以检测SF6气体泄漏度。4.11具有完善的防误操作功能,联锁机构可靠简单,操作方便。4.12柜面板上有模拟母线能正确可靠地显示开关操作位置或可示开关状态位置的窗口。在间隔正面板上设置观察窗。4.13环网柜内所有间隔均配置具有核对相位功能的带电指示器，出线间隔按需配置故障指示器。5、结构要求5.1户内...
