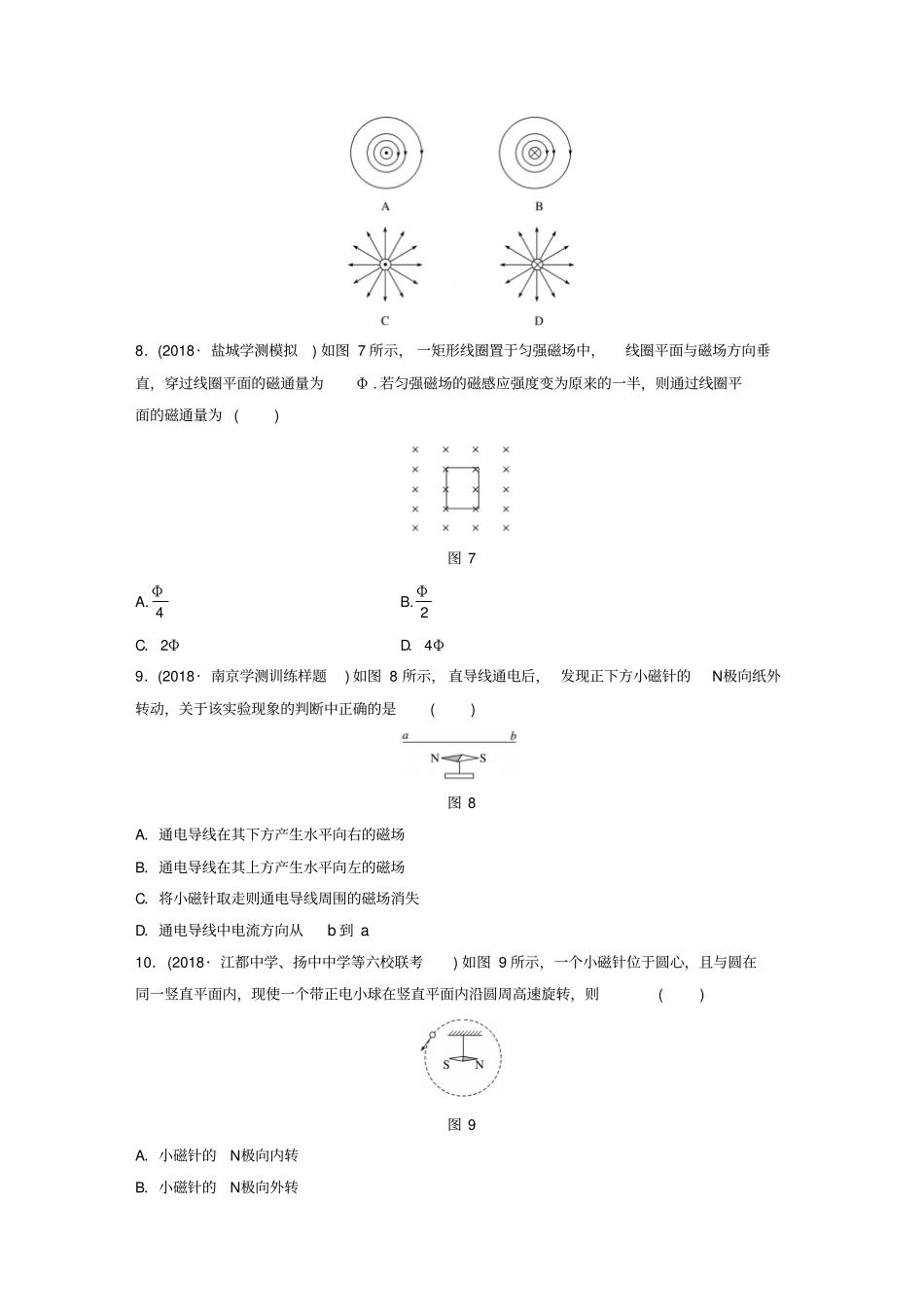

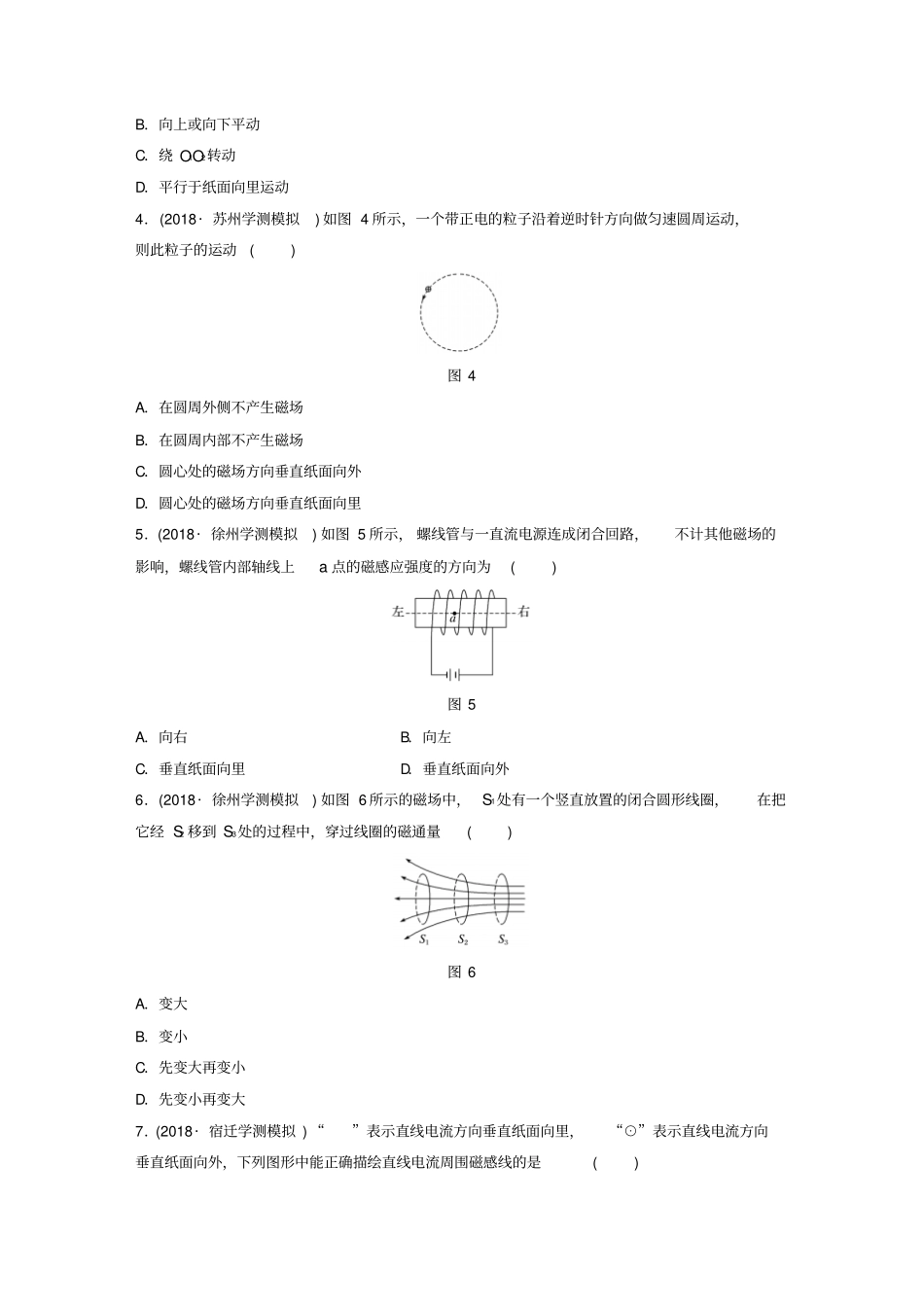

第23讲磁场磁感线磁感应强度磁通量1．(2018·江都中学、扬中中学等六校联考)如图1所示，匀强磁场垂直于纸面，磁感应强度为B.边长为a的正方形线框与磁场垂直，且一条对角线与磁场边界重合．则通过线圈平面的磁通量为()图1A.12Ba2B．BaC．Ba2D．2Ba2．(2018·启东中学学测最后一考)如图2所示，在圆环状导体圆心处，放一个可以自由转动的小磁针．现给导体通以顺时针方向的恒定电流，不计其他磁场的影响，则()图2A．小磁针保持不动B．小磁针的N极将在纸面内向下转动C．小磁针的N极将垂直于纸面向外转动D．小磁针的N极将垂直于纸面向里转动3．(2018·启东中学学测最后一考)如图3所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形闭合线圈abcd，线圈平面与磁场垂直，O1O2是线圈的对称轴，能使线圈中的磁通量发生变化的运动是()图3A．向左或向右平动B．向上或向下平动C．绕O1O2转动D．平行于纸面向里运动4．(2018·苏州学测模拟)如图4所示，一个带正电的粒子沿着逆时针方向做匀速圆周运动，则此粒子的运动()图4A．在圆周外侧不产生磁场B．在圆周内部不产生磁场C．圆心处的磁场方向垂直纸面向外D．圆心处的磁场方向垂直纸面向里5．(2018·徐州学测模拟)如图5所示，螺线管与一直流电源连成闭合回路，不计其他磁场的影响，螺线管内部轴线上a点的磁感应强度的方向为()图5A．向右B．向左C．垂直纸面向里D．垂直纸面向外6．(2018·徐州学测模拟)如图6所示的磁场中，S1处有一个竖直放置的闭合圆形线圈，在把它经S2移到S3处的过程中，穿过线圈的磁通量()图6A．变大B．变小C．先变大再变小D．先变小再变大7．(2018·宿迁学测模拟)“”表示直线电流方向垂直纸面向里，“⊙”表示直线电流方向垂直纸面向外，下列图形中能正确描绘直线电流周围磁感线的是()8．(2018·盐城学测模拟)如图7所示，一矩形线圈置于匀强磁场中，线圈平面与磁场方向垂直，穿过线圈平面的磁通量为Φ.若匀强磁场的磁感应强度变为原来的一半，则通过线圈平面的磁通量为()图7A.Φ4B.Φ2C．2ΦD．4Φ9．(2018·南京学测训练样题)如图8所示，直导线通电后，发现正下方小磁针的N极向纸外转动，关于该实验现象的判断中正确的是()图8A．通电导线在其下方产生水平向右的磁场B．通电导线在其上方产生水平向左的磁场C．将小磁针取走则通电导线周围的磁场消失D．通电导线中电流方向从b到a10．(2018·江都中学、扬中中学等六校联考)如图9所示，一个小磁针位于圆心，且与圆在同一竖直平面内，现使一个带正电小球在竖直平面内沿圆周高速旋转，则()图9A．小磁针的N极向内转B．小磁针的N极向外转C．小磁针在纸面内向左摆动D．小磁针在纸面内向右摆动11．(2018·盐城学测模拟)通电导线AB附近小磁针静止时如图10所示，则通电导线中电流方向和图中经过小磁针的磁感线方向(从A向B看)分别为()图10A．由A向B，顺时针B．由A向B，逆时针C．由B向A，顺时针D．由B向A，逆时针12.(2018·如皋学测模拟)下列关于小磁针在磁场中静止时的指向，正确的是()13．(2016·宿迁学测模拟)下面各图中，电流及其产生的磁场方向均正确的是()14．(2018·连云港学测模拟)彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，穿过闭合线圈的磁通量可能为零的是()15．(2016·连云港学测模拟)如图11所示，在通电螺线管的周围和内部分别放置了四个相同的小磁针a、b、c、d，图中表示它们静止时N极(阴影部分)的指向，其中正确的是()图11A．aB．bC．cD．d答案精析1．A2.D3.C4.C5.A6.A7.B8.B9.D10.B11.A12.A13.C14.B15.A
