汽车基本构造与基础知识VIP免费

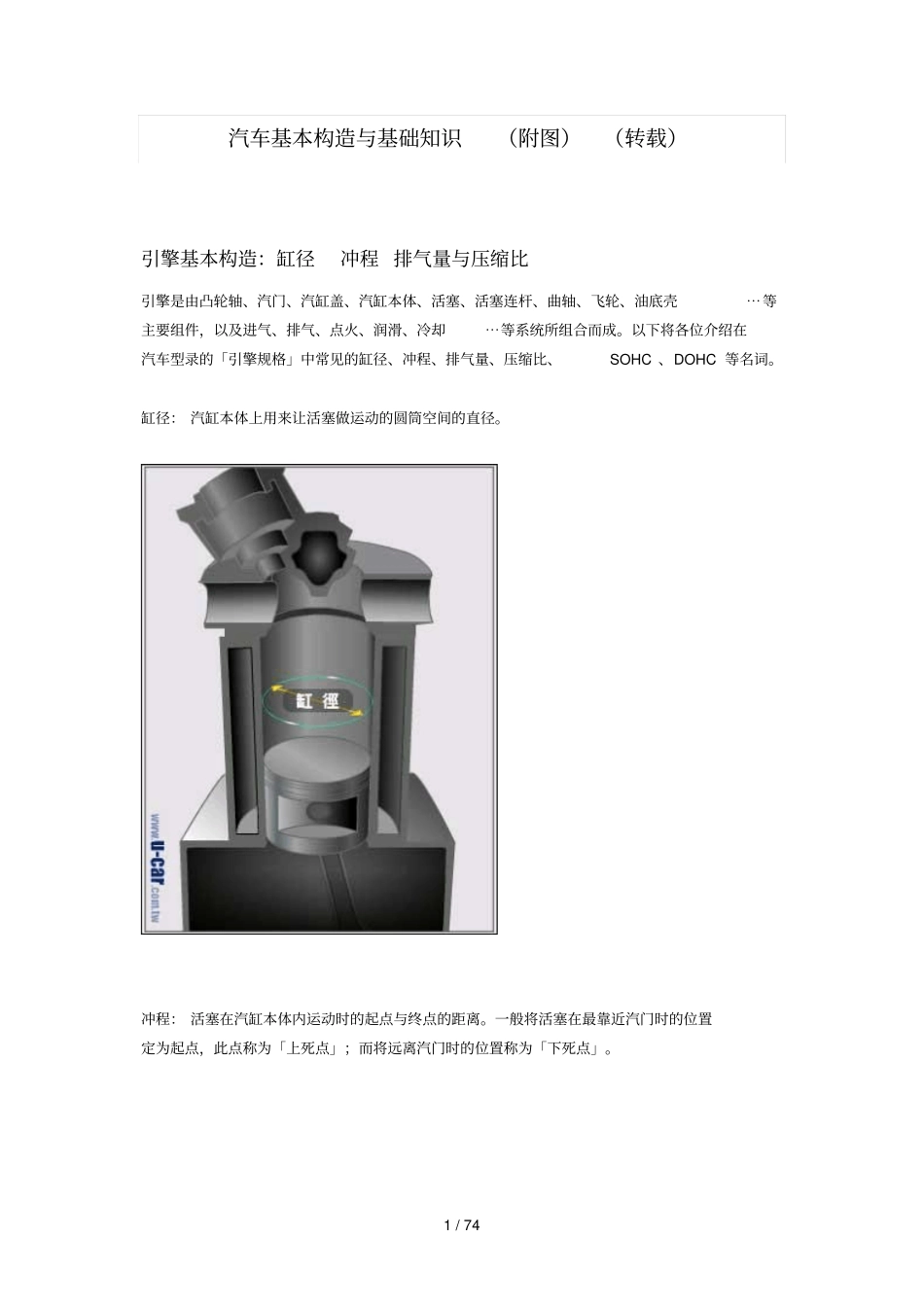

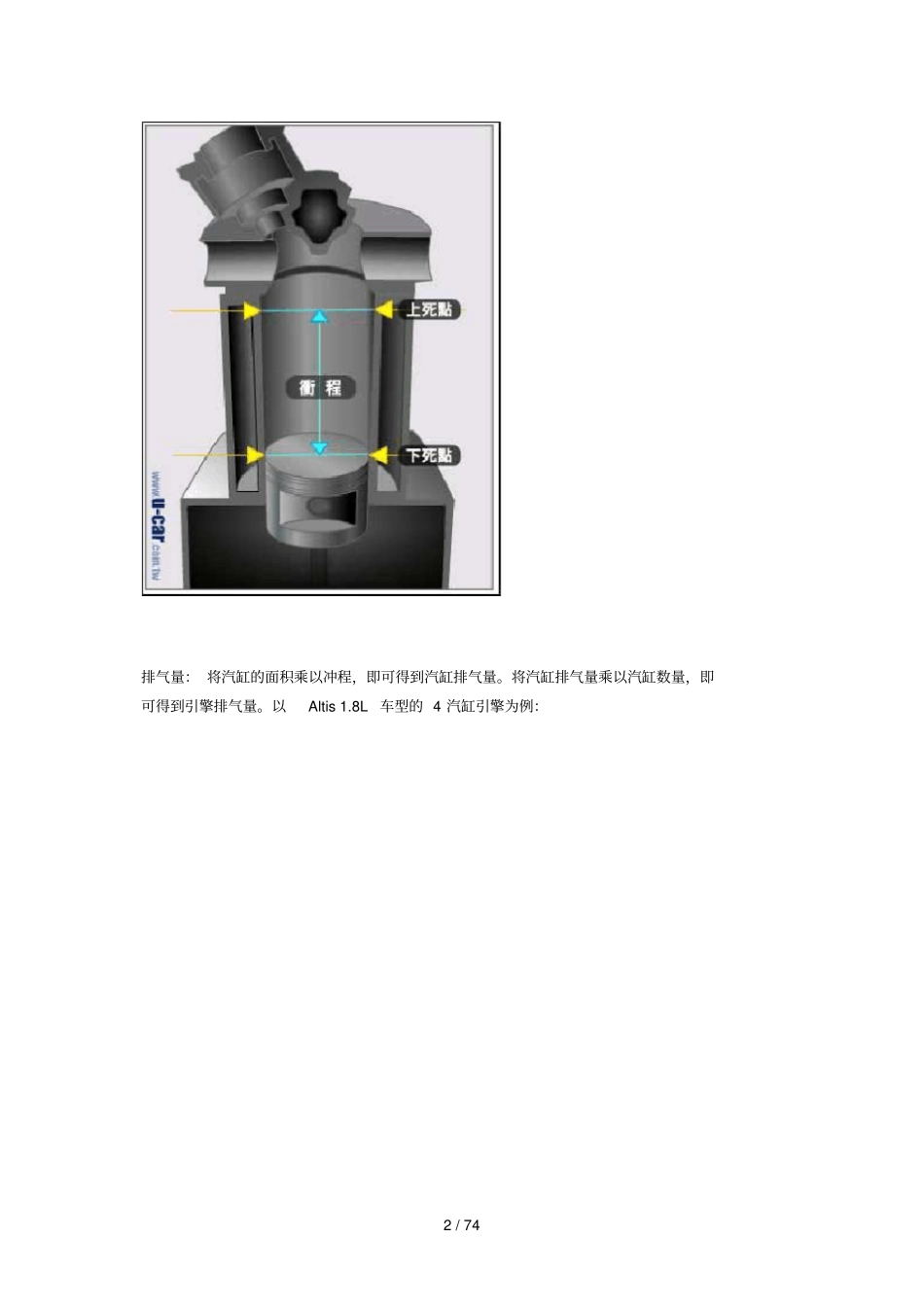

1/74汽车基本构造与基础知识（附图）（转载）引擎基本构造：缸径冲程排气量与压缩比引擎是由凸轮轴、汽门、汽缸盖、汽缸本体、活塞、活塞连杆、曲轴、飞轮、油底壳⋯等主要组件，以及进气、排气、点火、润滑、冷却⋯等系统所组合而成。以下将各位介绍在汽车型录的「引擎规格」中常见的缸径、冲程、排气量、压缩比、SOHC、DOHC等名词。缸径：汽缸本体上用来让活塞做运动的圆筒空间的直径。冲程：活塞在汽缸本体内运动时的起点与终点的距离。一般将活塞在最靠近汽门时的位置定为起点，此点称为「上死点」；而将远离汽门时的位置称为「下死点」。2/74排气量：将汽缸的面积乘以冲程，即可得到汽缸排气量。将汽缸排气量乘以汽缸数量，即可得到引擎排气量。以Altis1.8L车型的4汽缸引擎为例：3/74缸径：79.0mm，冲程：91.5mm，汽缸排气量：448.5c.c.引擎排气量＝汽缸排气量×汽缸数量＝448.5c.c.×4＝1,794c.c.压缩比：最大汽缸容积与最小汽缸容积的比率。最小汽缸容积即活塞在上死点位置时的汽缸容积，也称为燃烧室容积。最大汽缸容积即燃烧室容积加上汽缸排气量，也就是活塞位在下死点位置时的汽缸容积。4/74Altis1.8L引擎的压缩比为10：1，其计算方式如下：汽缸排气量：448.5c.c.，燃烧室容积：49.83c.c.压缩比＝(49.84＋448.5)：49.84＝9.998：1≒10：1发动机基本工作原理5/74一、基本理论汽油发动机将汽油的能量转化为动能来驱动汽车，最简单的办法是通过在发动机内部燃烧汽油来获得动能。因此，汽车发动机是属于内燃机，即燃烧在发动机内部发生。有两点需注意：1．内燃机也有其他种类，比如柴油机，燃气轮机，各有各的优点和缺点。2．同样也有外燃机。在早期的火车和轮船上用的蒸汽机就是典型的外燃机。燃料（煤、木头、油）在发动机外部燃烧产生蒸气，然后蒸气进入发动机内部来产生动力。内燃机的效率比外燃机高不少，也比相同动力的外燃机小很多。所以，现代汽车不用蒸汽机。相比之下，内燃机比外燃机的效率高，比燃气轮机的价格便宜，比电动汽车容易添加燃料。这些优点使得大部分现代汽车都使用往复式的内燃机。三、汽缸数发动机的核心部件是汽缸，活塞在汽缸内进行往复运动，上面所描述的是单汽缸的运动过程，而实际应用中的发动机都是有多个汽缸的（4缸、6缸、8缸比较常见）。我们通常通过汽缸的排列方式对发动机分类：直列、V或水平对置（当然现在还有大众集团的W型，实际上是两个V组成）。见下图直列4缸6/74V6水平对置4缸7/74不同的排列方式使得发动机在顺滑性、制造费用和外型上有着各自的优点和缺点，配备在相应的汽车上四、排量混合气的压缩和燃烧在燃烧室里进行，活塞往复运动，你可以看到燃烧室容积的变化，最大值和最小值的差值就是排量，用升（L）或毫升（CC）来度量。汽车的排量一般在1.5L~4.0L之间。每缸排量0.5L，4缸的排量为2.0L，如果V型排列的6汽缸，那就是V63.0升。一般来说，排量表示发动机动力的大小。所以增加汽缸数量或增加每个汽缸燃烧室的容积可以获得更多的动力。何谓正时一具引擎要能正确的运转，所有零件都要能在正确的时间和正确的位置做正确的事，在最佳的协调下，发挥应有的性能。就像一支部队要作战前，指挥官会分配每一组甚至每个人个别的任务，大家接受任务后，还有一件事很重要，没错，就是：对表！所有人都必须在一个独一的时间轴内完成任务。大家都必须各自在正确的时间到达定位，这就是「正时」。那么，在引擎中要怎么「对表」，又要以谁为准呢？引擎中最主要的转动是曲轴，所以所有的正时都以曲轴旋转角度做为基准。以一个单缸引擎为例，当活塞在上死点时为0度，到了下死点时为180度，四行程引擎以720度为一循环，所有运转件就以曲轴的运转为准，曲轴每旋转720度，所有运作就完成一次循环。凸轮之所以能在正确的时机开启汽门，便是靠着正时链条，与曲轴保持正确的正时。8/74曲轴正时齿盘我们知道引擎中一切的运转都以曲轴为准，所以曲轴就有责任将它的正时「告知」所有机件。由于现在ECU的运算分辨率越来越高，甚至达到32位以上，所以需有一机件能精确的撷取正时讯号。目前大部分引擎会在曲轴的一端装设一个齿盘，再由一个磁感sensor来接...
