汽车整车拆装实习指导书教材VIP免费

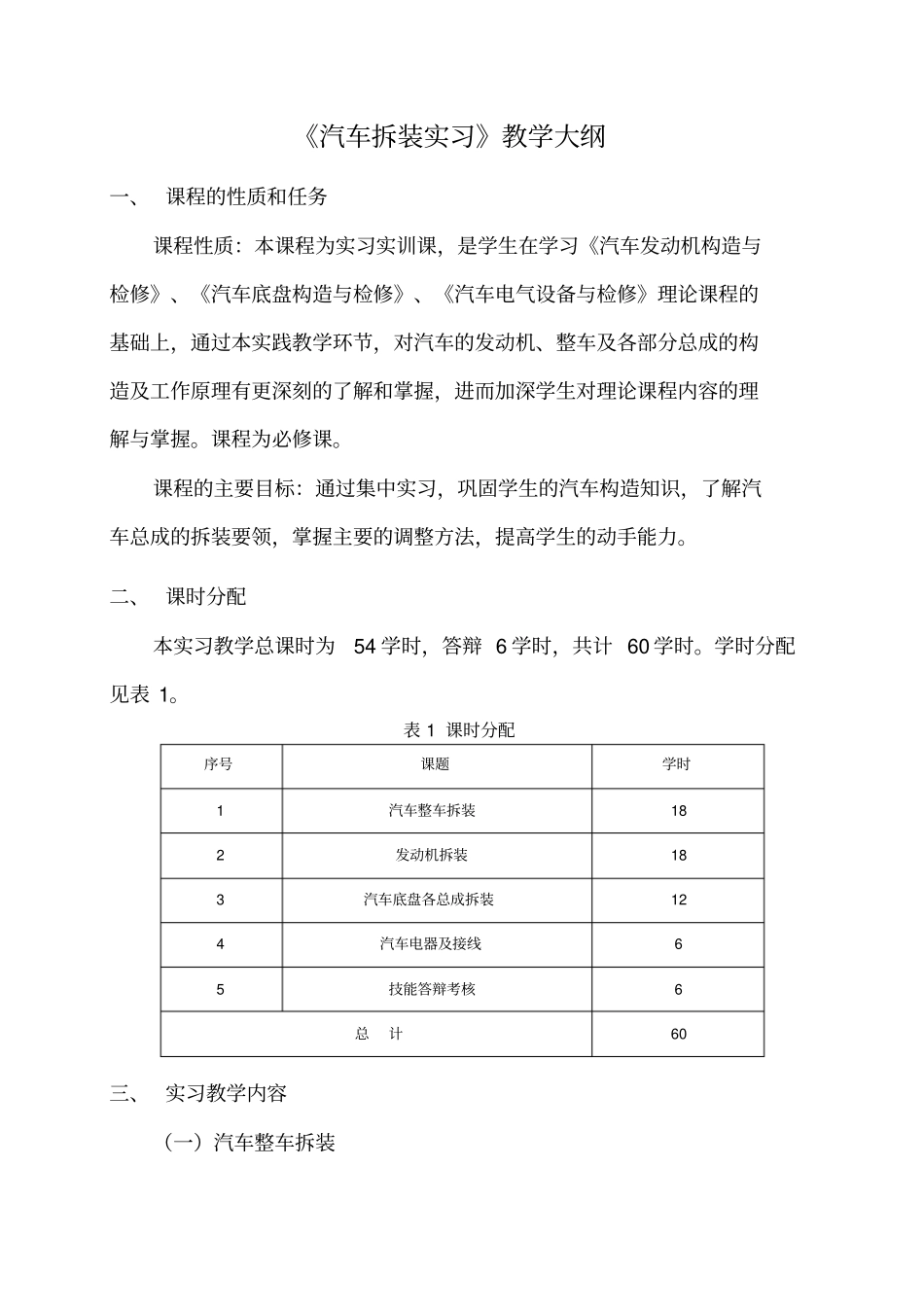

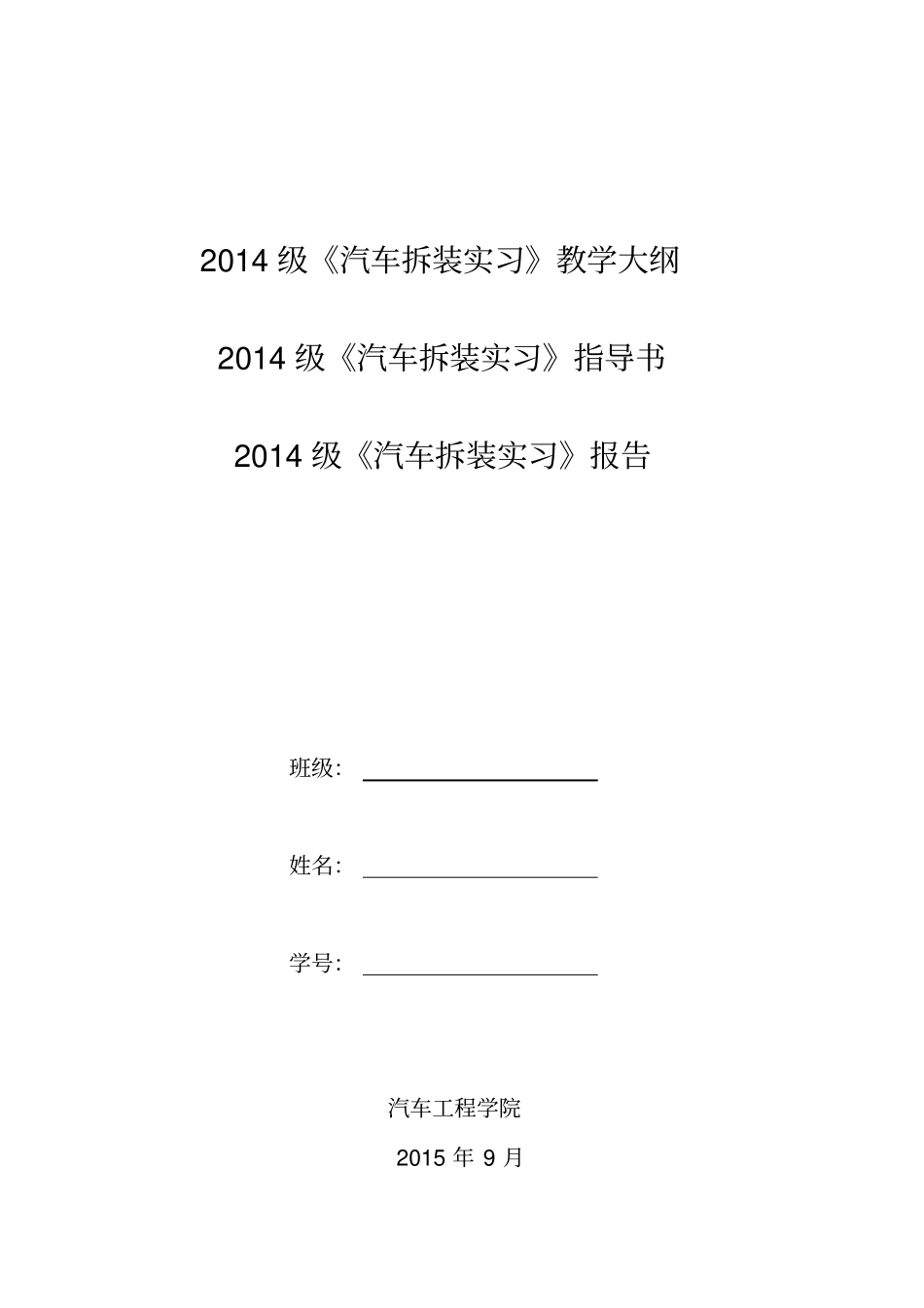

2014级《汽车拆装实习》教学大纲2014级《汽车拆装实习》指导书2014级《汽车拆装实习》报告班级：姓名：学号：汽车工程学院2015年9月《汽车拆装实习》教学大纲一、课程的性质和任务课程性质：本课程为实习实训课，是学生在学习《汽车发动机构造与检修》、《汽车底盘构造与检修》、《汽车电气设备与检修》理论课程的基础上，通过本实践教学环节，对汽车的发动机、整车及各部分总成的构造及工作原理有更深刻的了解和掌握，进而加深学生对理论课程内容的理解与掌握。课程为必修课。课程的主要目标：通过集中实习，巩固学生的汽车构造知识，了解汽车总成的拆装要领，掌握主要的调整方法，提高学生的动手能力。二、课时分配本实习教学总课时为54学时，答辩6学时，共计60学时。学时分配见表1。表1课时分配序号课题学时1汽车整车拆装182发动机拆装183汽车底盘各总成拆装124汽车电器及接线65技能答辩考核6总计60三、实习教学内容（一）汽车整车拆装1、内容：吊发动机、变速器，拆装驱动桥、转向机、后桥及减振器等，熟练使用各种工具。重点：掌握拆装步骤，熟悉操作规范。要求：各总成不解体，整车装配好后能发动，正常工作。2、拆装工艺：一般情况下只有发动机到了大修期进行总成更换修理时，或因意外交通事故而必须更换发动机时才需要从汽车上拆卸发动机。因为使用合理、保养恰当的桑塔纳轿车，行驶里程达15万km以上不必大修发动机的事亦十分平常。从汽车上拆卸发动机总成，一般原则是先解除发动机各总成及附配件与汽车上其它系统的电路、气路及油路的联系，并且常与变速器总成同时拆卸下来。拆卸的方向是从汽车发动机罩盖位置向上，其起吊的专用吊具代号为VAG1202。应当指出，具体拆卸顺序可以各不相同，但总是先拆最外围的、相对独立即对其它部位干涉少的附件。1)拆下电喷发动机控制单元ECU与各传感器及执行元件之间的连接线路。2)拆下空气滤清器。3)从蓄电池上拆下接地线。4)将暖风开关拨到"暖气"位置。5)打开散热气盖。6)冷却液泵有三个进口，自散热器出液口来的称大循环进口；自暖风出液口来进入冷却液泵的第二进口；小循环时的冷却液泵进口。我们从冷却液泵的大循环进口处拆开，放出防冻冷却液，并用容器收集好，以备今后使用。7)从气缸盖冷却液出液口处(往散热器去的一路)拔掉冷却液软管，并保管好夹箍。8)拆下热敏开关(在三通接头处)和电扇上的连接电线。9)松开并拆下散热器顶部左、右角上的固定支架，将散热器连同冷却风扇和护风罩一起整体取出，并妥善保管好。10)拆卸交流发电机的接线，使其完全脱线。11)拆下化油器的进油管、出油管及回油管(仅适用于采用化油器式汽油机的桑塔纳2000型轿车)。12)从燃油油压调节器上拆下真空管、回油管。13)拆下燃油滤清器到喷嘴前的进油管。14)从分电器盖上面拆下中心高压线、分火高压线及其它相关接线和插头(第三代机型已无分电器)。15)拆卸节气门(油门)操纵拉索及相关附件。16)对于化油器式汽油机，应拆卸真空连接管路：从真空罐上拔下真空管；从分电器真空提前装置上拔下真空管；从进气歧管上拔下制动真空加力用真空管。17)拆卸进气歧管电预热塞接线；拆卸热敏开关接线；拆卸电源接线柱的接线。18)拆卸冷却液温度表传感器上的接线，并从机油压力开关上拔下连接电线。19)松开支架上的紧固螺栓，拆卸下面离合器操纵钢丝绳。20)松开发动机左支承脚橡胶缓冲块上的固定螺栓，松开发动机右支承脚橡胶缓冲块上的固定螺栓。21)拆卸发动机前支承架固定螺栓；拆卸排气管夹头的连接螺栓；拆卸起动电动机的接线。22)拆卸起动电动机的固定螺栓。23)松开发动机与变速器的连接螺栓。24)将吊座夹头放在发动机后端，旋紧连接螺栓。25)拆卸齿形带防护罩(或待吊出整机后拆卸)。26)如图2-2所示，放入吊架。在主轴带轮端，对第3号位第3孔插入销子。在飞轮端，将销子插入第8号位第2孔(标在吊架上的1-4号插孔，对着带轮方向，样板铁孔位从吊钩端数起)。插销与吊钩，均用弹簧开口销保险。27)起吊发动机稍许，使发动机脱离发动机支座，再次拧紧VW785/1B吊座夹头的支承螺栓。28)拔出发动机与变速器的连接螺栓，使发动机与变速器脱离。倾转发动机体，并将发动机逐渐吊起...
