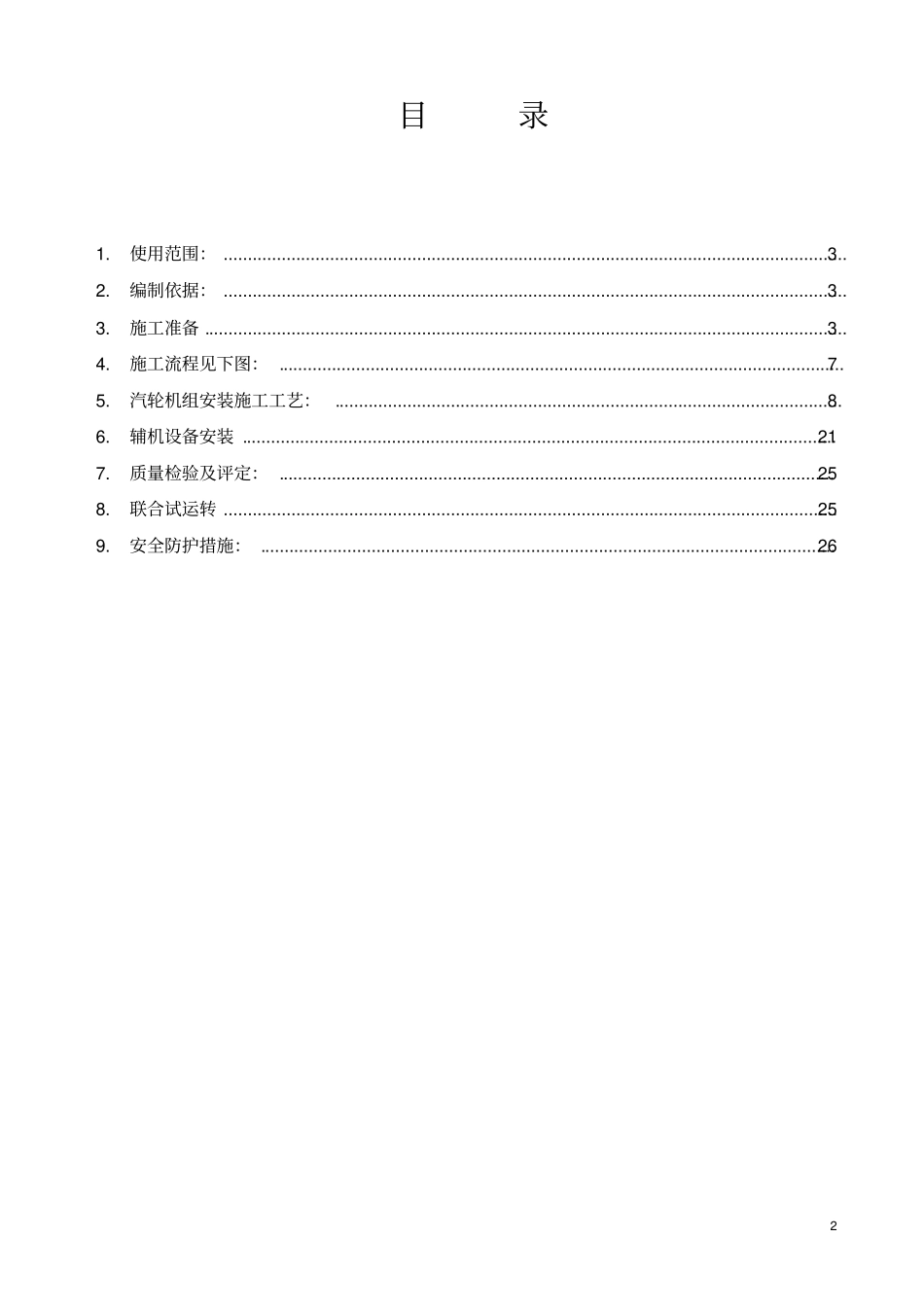

1汽轮发电机监理细则编制：审核：批准：山东省工业设备安装总公司2013年5月2目录1.使用范围：.................................................................................................................................32.编制依据：.................................................................................................................................33.施工准备.....................................................................................................................................34.施工流程见下图：.....................................................................................................................75.汽轮机组安装施工工艺：.........................................................................................................86.辅机设备安装...........................................................................................................................217.质量检验及评定：...................................................................................................................258.联合试运转...............................................................................................................................259.安全防护措施：.......................................................................................................................2631.使用范围：本作业指导书适用于宁波市北仑生活垃圾焚烧发电项目凝汽式汽轮发电机组的安装工程。2.编制依据：2.1有关的施工图纸及设计资料：2.1.1南汽集团提供的N20-3.9-1型汽轮机装配图及说明书.2.1.2南汽集团提供的QFW-25-2A型汽轮发电机装配图及说明书.2.1.3浙江省二建建设集团有限公司提供的土建、安装图纸.2.2施工质量验收规范、质量检验评定标准、施工操作规程、安全技术标准等.2.2.1《电力建设施工及验收技术规范<汽轮机组篇>》DL/T5190-20122.2.2《电力建设施工质量验收及评价规程》（汽轮发电机组）DL/T5210.3—2009.2.2.3《锅炉安全技术监察规程》（TSGG0001-2009）3.施工准备3.1汽轮发电机组现场开箱检验应具备下列要求：3.1.1汽轮发电机组厂家，应提供供货清单以及安装、运行、维护说明书等技术文件。3.1.2汽轮发电机组应有出厂合格证，检验试验记录及重大缺陷记录。3.1.3设备的装配图及部件结构图.3.1.4主要零部件的材质性能证件及随箱图纸资料。3.2施工前的准备⑴技术资料准备，班组应配备下列技术资料①制造厂图纸(总图、结构图、装配图)②汽轮机厂的安装使用说明书③设备交货清单及装箱清单④系统设计图、施工图及施工设计说明⑤施工方案及措施4⑵在熟悉图纸的基础上，由施工技术人员向班组进行技术交底，内容如下：①汽轮发电机组的结构、部件的作用、构造及运行工艺②设备安装程序、安装方法、检测内容和检测手段③规范规定及质量标准④安全措施3.3主要施工机具：主要施工机具设备表序号机具、设备名称规格型号单位数量日期备注1.行车32T/5T台12.交流电焊机台23.直流电焊机逆变台14.精密水准仪台15.千斤顶20T台46.倒链10T台27.倒链5T台48.汽车吊50T辆19.框式水平仪150×150台110.框式水平仪200台111.光学合像水平仪150-200台112.游标卡尺200把113.游标卡尺300把114.外径千分尺0-25㎜把115.外径千分尺25-30㎜把116.内径千分尺50-500㎜套117.塞尺100、200、300把各218.盘尺30m盘219.内卡钳300把120.外卡钳300把121.重型套筒扳手套122.百分表套4523.磨光机台53.4.基础验收、放线与沉降观测①土建应提供的技术文件a.主要设备基础及构筑物的有关验收记录。b.混凝土标号及强度试验记录。c.建筑物和基础上的基准线与基准点。d.沉降观测记录。②基础应具备的条件a.主辅机设备基础浇灌完毕，模板拆除，混凝土达到设计强度的?70%以上，并经验收合格。b.所交付主机辅机基础，混凝土表面应平整，无裂纹、孔洞、蜂窝、麻面、露筋等现象。c.地脚螺栓孔内必...
