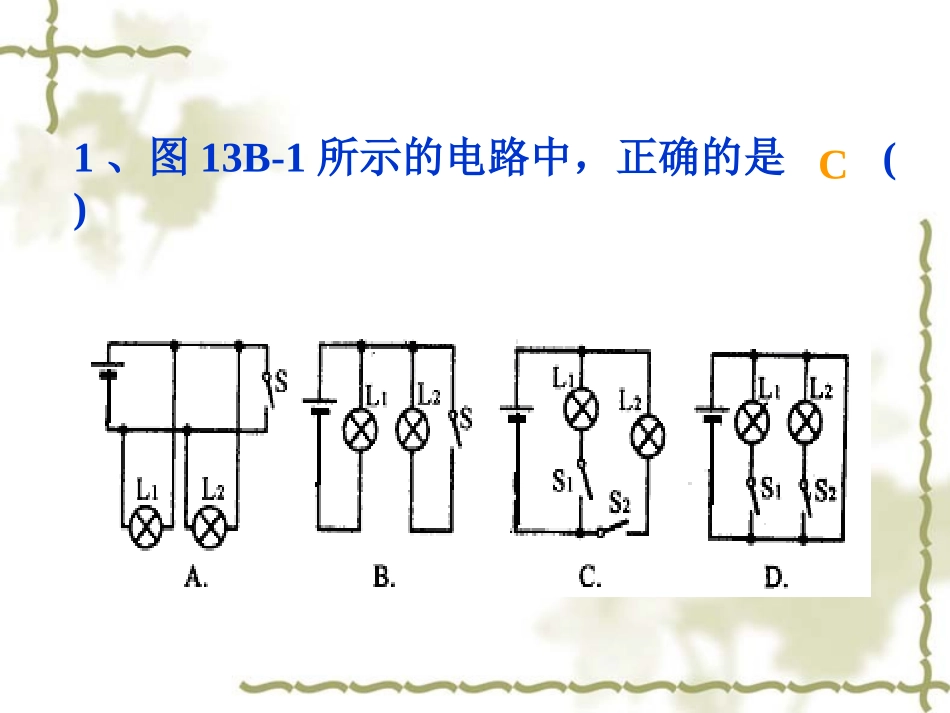

电路与电路图专题训练1、图13B-1所示的电路中，正确的是()C2、分析图13B-4所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2、L3是串联D、L1、L2、L3是并联D3、如图13B-10所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。S3S1、S24、关于电源短路及其危害，下列说法中正确的是()A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏D5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）C6、如图A、B、C、D是根据左边实物连接的电路图，其中正确的是()A7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：[]C8、如图(7)所示电路，以下说法正确的是()A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响B9、如图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．S1、S3S1、S2灭灭10、如图11—10所示，要使灯L1和L2串联，应该闭合开关，断开开关；如果要使灯L1与L2并联，则应该闭合开关，断开开关，如果三只开关全闭合，电路发生。SS1、S2S1、S2S短路11、如图所示，要使灯A和B并联，则必须接通开关()A．Sl和S2B．S2和S3C．Sl和S3D．S2C12、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。A、CB、D13、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。××14、某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试画出该同学所连接电路的电路图，他所连电路和错误是_________________。开关与一盏灯并联15、如图7所示，按电路图用笔画线作导线，将元件连接起来.16、如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡究竟是串联连接，还是并联连接，请你写出判断方法。17、用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组18、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。19、如图所示，是一个不完整的电路，请在图中的A、B、C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．20、如图所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和指示灯和电铃各一只，当连接AC时，灯亮、铃不响；当连接AB时，铃响、灯不亮；当连接BC时，灯不亮、铃不响．请根据上述情况，设计出符合要求的电路．+—L1S1L2按要求连接实物图，并画出电路图：要求：L2、L1并联,开关S1控制L1，开关S2控制L2，电铃在干路上。S2D如图1所示电路中，当开关断开或闭合时，电路结构将发生什么变化？电灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。⑴只闭合开关S3，其余开关断开；⑵只闭合开关S2，其余开关断开；⑶同时闭合S1和S3，其余开关断开；⑷同时闭合S1和S2，其余开关断开；L3L2S1S2S321、根据图11—15(a)的电路图，在图11—15(b)中画出对应的实物连接图．22、在图11—16中，根据实物图，画出相应的电路图．23、根据图11—17所示的实物图，画出电路图．24、根据图11—18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．25、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)26、请把图中的电路元件连成电路图。要求：S只控制L1，S2控制干路。27、设计一间病房内呼叫的电路图，要求病房内四张床位中按任何一只开关都能使值班室内指示灯亮，电铃发出响声．28、如图所示，为了便于顾客购物,“南京书城”楼下设有地下停车场,地下值班室的工作人...
