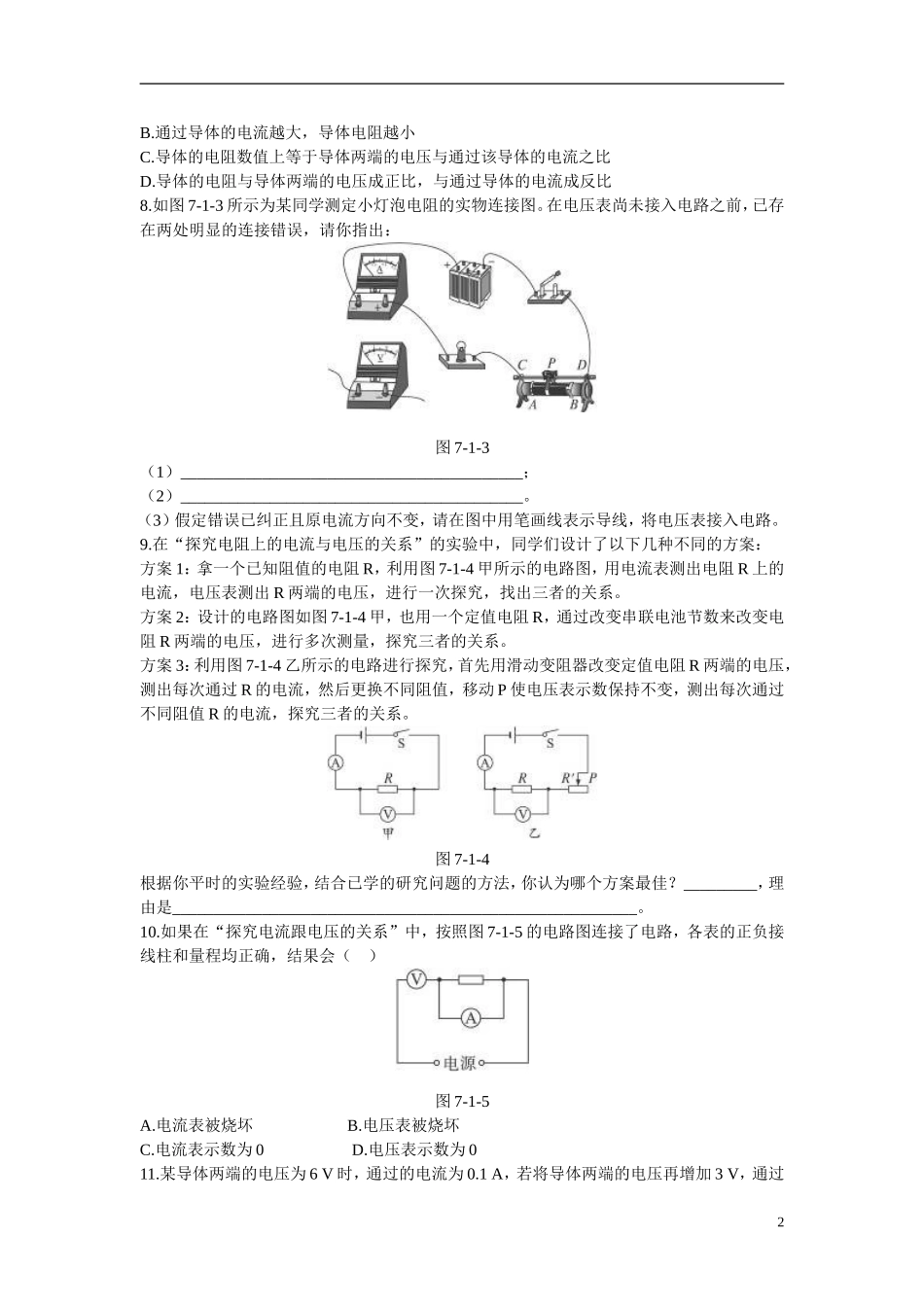

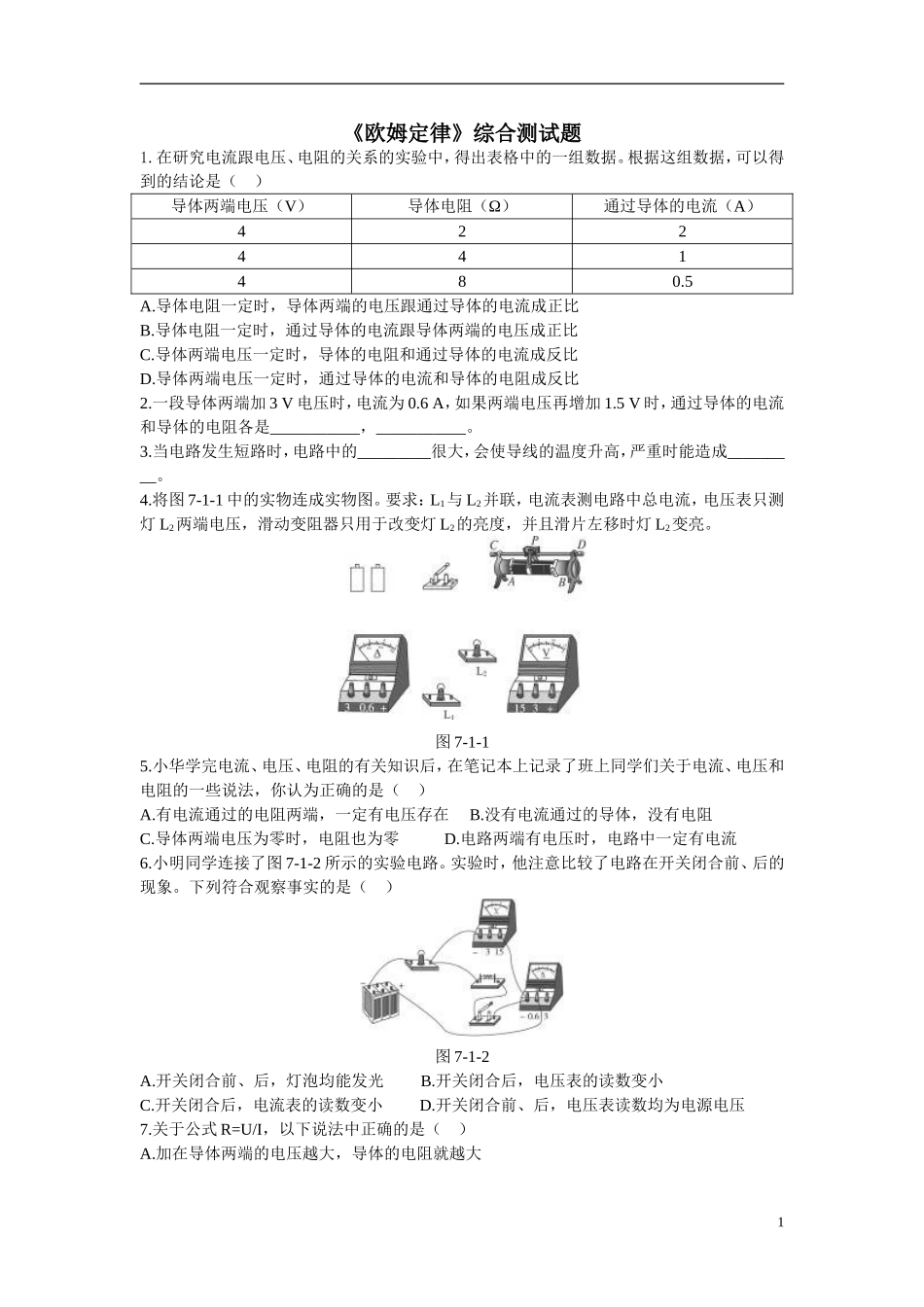

《欧姆定律》综合测试题1.在研究电流跟电压、电阻的关系的实验中，得出表格中的一组数据。根据这组数据，可以得到的结论是（）导体两端电压（V）导体电阻（Ω）通过导体的电流（A）422441480.5A.导体电阻一定时，导体两端的电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端的电压成正比C.导体两端电压一定时，导体的电阻和通过导体的电流成反比D.导体两端电压一定时，通过导体的电流和导体的电阻成反比2.一段导体两端加3V电压时，电流为0.6A，如果两端电压再增加1.5V时，通过导体的电流和导体的电阻各是___________，___________。3.当电路发生短路时，电路中的_________很大，会使导线的温度升高，严重时能造成_________。4.将图7-1-1中的实物连成实物图。要求：L1与L2并联，电流表测电路中总电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮。图7-1-15.小华学完电流、电压、电阻的有关知识后，在笔记本上记录了班上同学们关于电流、电压和电阻的一些说法，你认为正确的是（）A.有电流通过的电阻两端，一定有电压存在B.没有电流通过的导体，没有电阻C.导体两端电压为零时，电阻也为零D.电路两端有电压时，电路中一定有电流6.小明同学连接了图7-1-2所示的实验电路。实验时，他注意比较了电路在开关闭合前、后的现象。下列符合观察事实的是（）图7-1-2A.开关闭合前、后，灯泡均能发光B.开关闭合后，电压表的读数变小C.开关闭合后，电流表的读数变小D.开关闭合前、后，电压表读数均为电源电压7.关于公式R=U/I，以下说法中正确的是（）A.加在导体两端的电压越大，导体的电阻就越大1B.通过导体的电流越大，导体电阻越小C.导体的电阻数值上等于导体两端的电压与通过该导体的电流之比D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比8.如图7-1-3所示为某同学测定小灯泡电阻的实物连接图。在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：图7-1-3（1）__________________________________________；（2）__________________________________________。（3）假定错误已纠正且原电流方向不变，请在图中用笔画线表示导线，将电压表接入电路。9.在“探究电阻上的电流与电压的关系”的实验中，同学们设计了以下几种不同的方案：方案1：拿一个已知阻值的电阻R，利用图7-1-4甲所示的电路图，用电流表测出电阻R上的电流，电压表测出R两端的电压，进行一次探究，找出三者的关系。方案2：设计的电路图如图7-1-4甲，也用一个定值电阻R，通过改变串联电池节数来改变电阻R两端的电压，进行多次测量，探究三者的关系。方案3：利用图7-1-4乙所示的电路进行探究，首先用滑动变阻器改变定值电阻R两端的电压，测出每次通过R的电流，然后更换不同阻值，移动P使电压表示数保持不变，测出每次通过不同阻值R的电流，探究三者的关系。图7-1-4根据你平时的实验经验，结合已学的研究问题的方法，你认为哪个方案最佳？_________，理由是_________________________________________________________。10.如果在“探究电流跟电压的关系”中，按照图7-1-5的电路图连接了电路，各表的正负接线柱和量程均正确，结果会（）图7-1-5A.电流表被烧坏B.电压表被烧坏C.电流表示数为0D.电压表示数为011.某导体两端的电压为6V时，通过的电流为0.1A，若将导体两端的电压再增加3V，通过2导体的电流是_________A，则该导体的电阻为_________；若该导体两端的电压为0，则该导体的电阻为_________。12.(2010甘肃兰州模拟，22)如图7-1-6所示，电阻R1=R2=4Ω，电源电压保持不变。当S1、S2都闭合时，电流表的示数为0.75A，此时电路是_________联电路，电路的总电阻是_________Ω，当S1闭合、S2断开时，电路的总电阻是_________Ω，电流表的示数是_________A。图7-1-613.将两个电阻R1、R2并联后，再与电池组和开关串联成回路，如图7-1-7所示。已知干路电流为I=2A，通过R1的电流为I1=1.2A，电池电压为U=24V，求R1和R2的阻值是多少？图7-1-714.如图7-1-8所示，R1=12Ω，将它与R2串联后接到8V的电压上，已知R2两端的电压是2V，求R2的阻值。图7-1-815....
