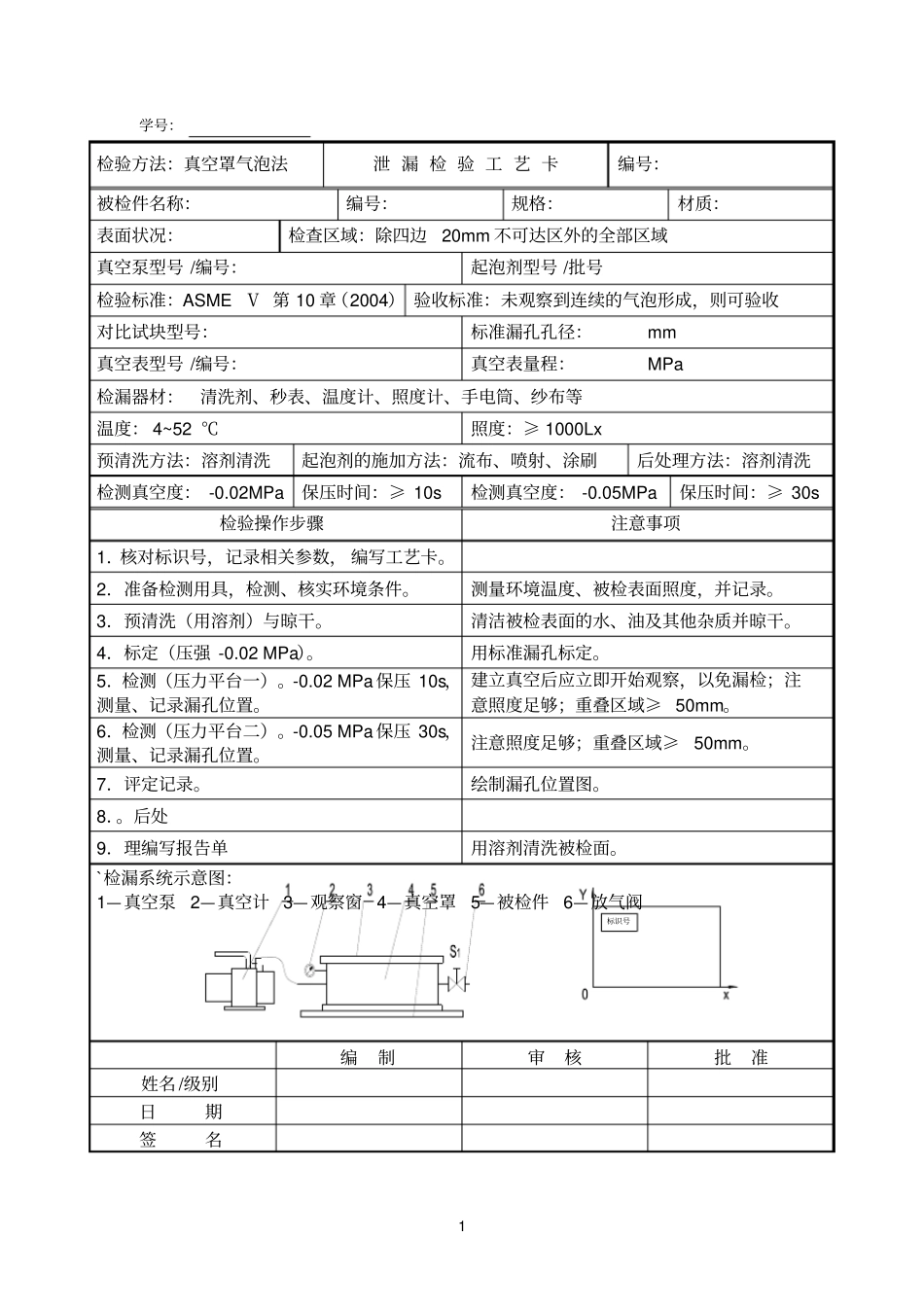

1学号：检验方法：真空罩气泡法泄漏检验工艺卡编号：被检件名称：编号：规格：材质：表面状况：检查区域：除四边20mm不可达区外的全部区域真空泵型号/编号：起泡剂型号/批号检验标准：ASMEⅤ第10章（2004）验收标准：未观察到连续的气泡形成，则可验收对比试块型号：标准漏孔孔径：mm真空表型号/编号：真空表量程：MPa检漏器材：清洗剂、秒表、温度计、照度计、手电筒、纱布等温度：4~52℃照度：≥1000Lx预清洗方法：溶剂清洗起泡剂的施加方法：流布、喷射、涂刷后处理方法：溶剂清洗检测真空度：-0.02MPa保压时间：≥10s检测真空度：-0.05MPa保压时间：≥30s检验操作步骤注意事项1．核对标识号，记录相关参数，编写工艺卡。2．准备检测用具，检测、核实环境条件。测量环境温度、被检表面照度，并记录。3．预清洗（用溶剂）与晾干。清洁被检表面的水、油及其他杂质并晾干。4．标定（压强-0.02MPa）。用标准漏孔标定。5．检测（压力平台一）。-0.02MPa保压10s，测量、记录漏孔位置。建立真空后应立即开始观察，以免漏检；注意照度足够；重叠区域≥50mm。6．检测（压力平台二）。-0.05MPa保压30s，测量、记录漏孔位置。注意照度足够；重叠区域≥50mm。7．评定记录。绘制漏孔位置图。8．。后处9．理编写报告单用溶剂清洗被检面。`检漏系统示意图：1—真空泵2—真空计3—观察窗4—真空罩5—被检件6—放气阀编制审核批准姓名/级别日期签名标识号
