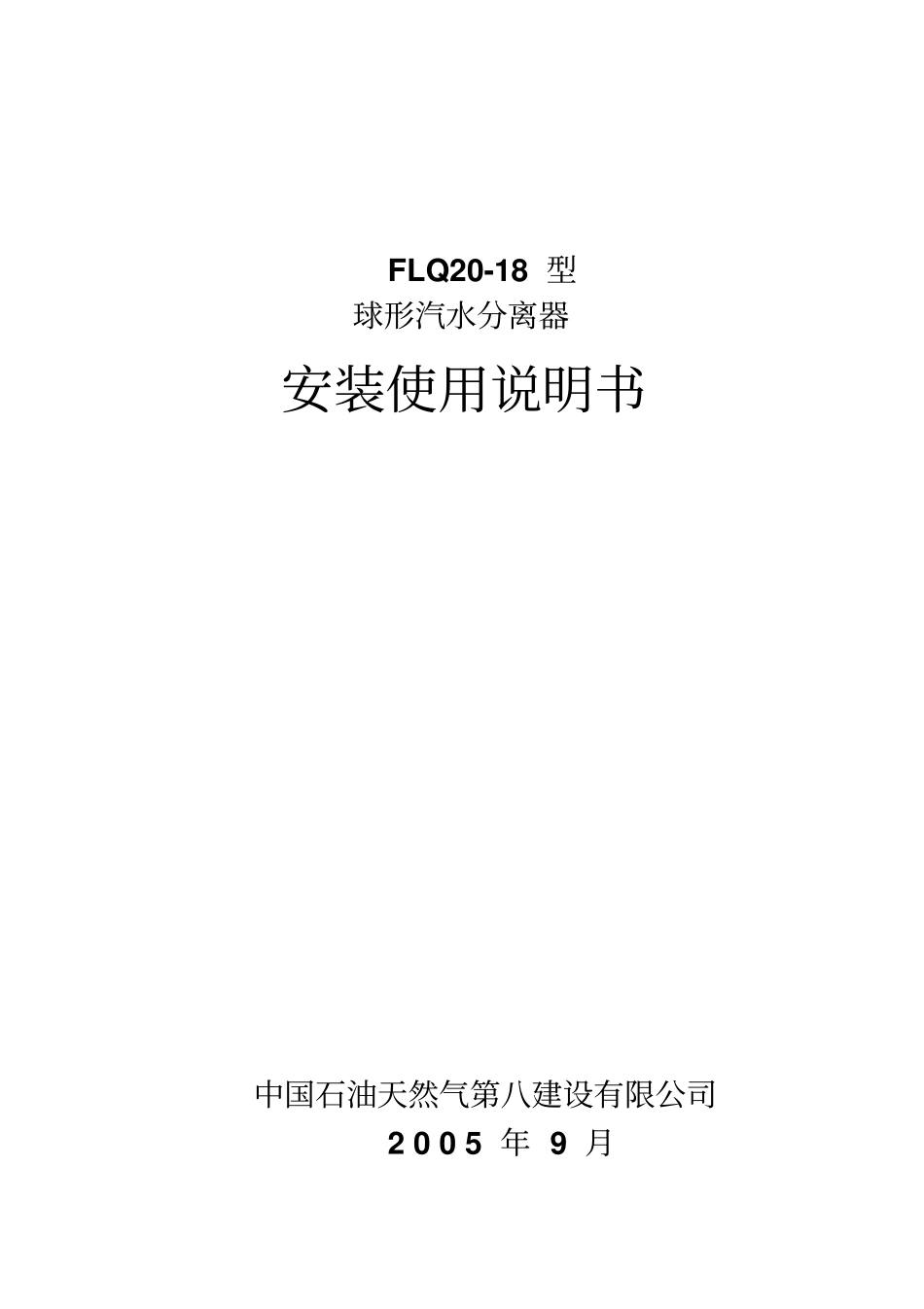

FLQ20-18型球形汽水分离器安装使用说明书中国石油天然气第八建设有限公司2005年9月11设备安装说明1.1一般规定1.1.1设备安装必须按照《蒸汽锅炉安全技术监察规程》和DL/T5047-95《电力建设施工验收技术规范》中的有关规定进行，且应符合制造厂的图纸和技术文件要求。1.1.2设备安装前应经建设单位（业主）组织“监造”和“安检”合格，如发现制造缺陷应提交业主与制造厂厂家处理及鉴证，由于制造缺陷致使安装质量达不到规范要求时，应由业主和制造单位代表鉴证。1.1.3凡属设备监察范围内的零部件，必须取得制造厂的设备技术文件，证明所用材料和制造质量符合《蒸规》的规定后，方准施工。1.1.4安装设备和材料均应有产品合格证书，按规范规定应进行检验鉴定，经现场检验合格后，方准使用。1.1.5现场自行加工的成品或半成品和自行生产配制的材料也应按有关规定进行检查，符合要求后，方准使用。1.1.6设备安装过程中，应及时进行检查验收，上一工序未经检查验收合格，不得进行下一工序施工。隐蔽工程隐蔽前必须经检查验收合格。1.1.7施工中必须经常保持现场整洁。设备安装结束后，必须彻底检查和清扫，内部不得有杂物存留。1.1.8设备安装结束后，应有完整的施工技术记录，并应符合设计、设备技术文件和有关规范的规定。1.2管道的安装1.2.1管子组合前或组合件安装前，均应将管道内部清理干净，管内不得遗留任何杂物。1.2.2管子对接焊缝位置应符合下列规定：a.焊缝位置距离弯管的弯曲起点不得小于管子外径或不小于100mm。b.管子两个对接焊缝间的距离不宜小于管子外径且不小于150mm。c.支吊架管部位置不得与管子对接焊缝重合，焊缝距离支吊架边缘不得小于50mm。d.管子接口应避开疏、放水及仪表管等的开孔位置。距开孔边缘，不应小于50mm，且不应小于孔径。1.2.3管道上的两个成型件相互焊接时应加接短管。21.2.4管道连接时，不得用强力对口，管子与设备的连接应在设备安装定位紧好地脚螺栓后自然地进行。1.2.5管子的坡口形式和尺寸应按相应的设计图纸确定。当无图纸时应按DL5007（焊接篇）的规定加工。1.2.6管子或管件的对口质量要求，应符合DL5007(焊接篇)的规定。1.2.7管子或管件的坡口及内、外壁10~15mm范围内的油漆、垢、锈等，在对口前应清除干净，直至显示金属光泽。1.2.8管子对口时一般应平直，焊接角变形在距离接口中心200mm处测量。应为：当Dn<100mm时,a≯2mm当Dn≥100mm时,a≯3mm1.2.9管子支吊架的安装宜与管道的安装工作同步进行。1.2.10在管线上因安装仪表插座，疏水管座等需开孔、且孔径小于30mm时，不得用气割开孔。1.2.11支吊架间距参考值如下：管子外径mm间距mφ251.1~1.5φ321.3~1.6φ571.8~2.5φ762.2~2.8φ892.4~3.71.2.12管道安装的允许偏差值如下：标高<±15水平管道弯曲度DN≤100时1/1000且≤20mmDN>100时1.5/1000且≤20mm立管铅垂度≤2/1000且≤15mm交叉管间距偏差<±10mm1.2.13阀门安装前，除复核产品合格以外还应按设计要求核对型号并按介质流向确定其安装方向。31.2.14阀门安装前应清理干净，保持关闭状态。安装和搬运阀门时，不得以手轮作为起吊点，且不得随意转动手轮。1.2.15所有阀门应连接自然，不得强力对接或承受外加重力载荷。法兰周围紧力应均匀，以防止由于附加应力而损坏阀门。1.2.16阀门安装，手轮不宜朝下，且便于操作及检修。1.2.17安装阀门与法兰的连接螺栓时，螺栓应露出螺母2~3个螺距，螺母宜位于法兰的同一侧。1.2.18管道与其它管件的环焊缝、射线或超声波探伤的数量规定如下：a.当外径大于159mm时，每条焊缝应进行100%探伤，II级合格。b.当外径小于或等于159mm时，安装工地应各至少抽查接头数的10%。1.2.19受压元件的焊缝附近应打上低应力的焊工代号钢印。1.3热力设备及管道保温1.3.1需要保温的设备和管道应安装完毕，经焊接检验和严密性试验合格。1.3.2设备和管道表面上的灰尘、油垢、铁锈等杂物需清除干净。1.3.3设备的保温，采用δ100mm厚的硅酸铝耐火纤维毯外层为薄铁板作为保护层。1.3.4管道保温按油田注汽管线保温施工规范执行。2.设备使用说明2.1投运前的准备2.1.1设备试运前,必须完成各系统的分部试运和试验工作。（包括水压试验、安全...
