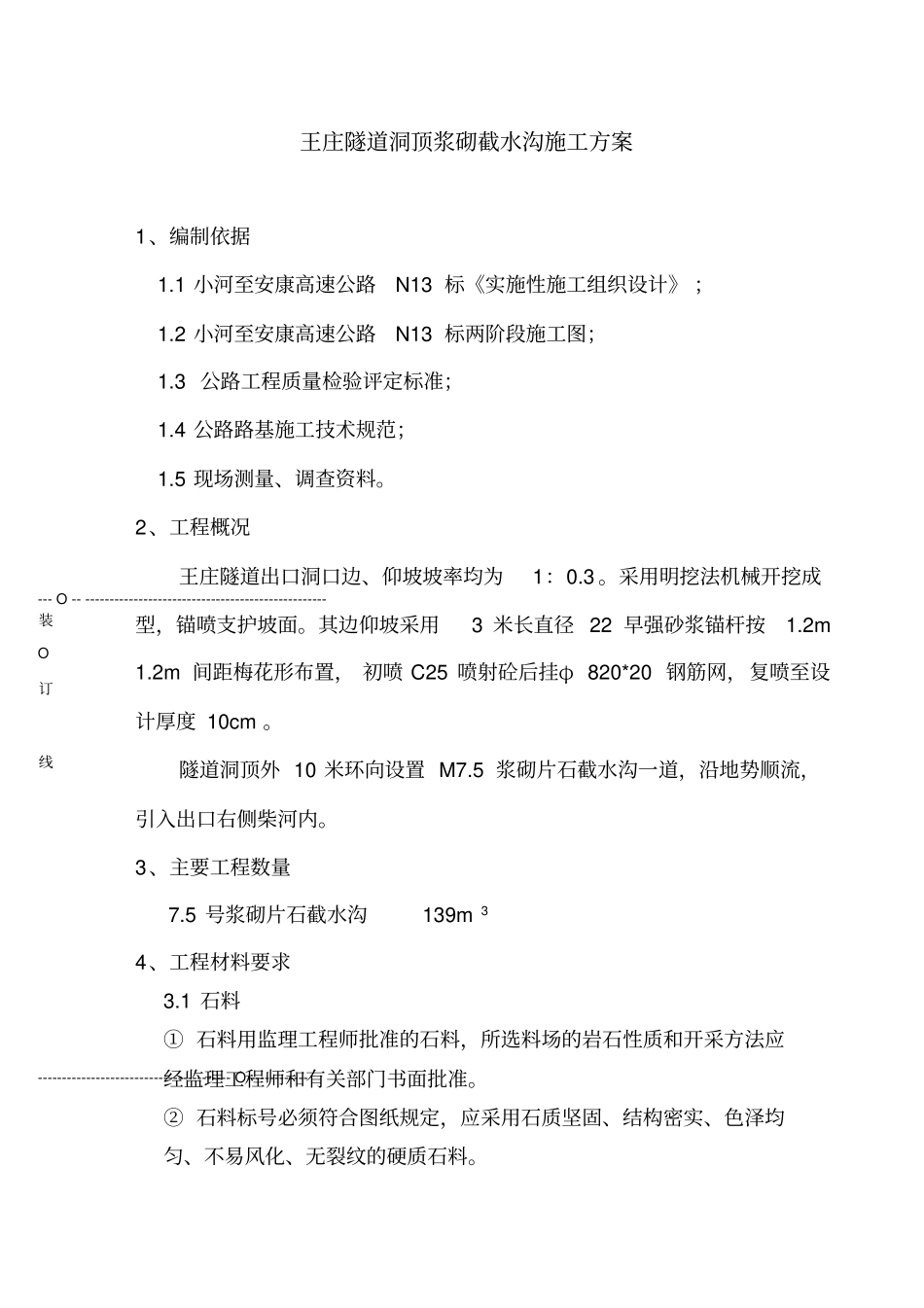

王庄隧道洞顶浆砌截水沟施工方案1、编制依据1.1小河至安康高速公路N13标《实施性施工组织设计》；1.2小河至安康高速公路N13标两阶段施工图；1.3公路工程质量检验评定标准；1.4公路路基施工技术规范；1.5现场测量、调查资料。2、工程概况王庄隧道出口洞口边、仰坡坡率均为1：0.3。采用明挖法机械开挖成型，锚喷支护坡面。其边仰坡采用3米长直径22早强砂浆锚杆按1.2m1.2m间距梅花形布置，初喷C25喷射砼后挂φ820*20钢筋网，复喷至设计厚度10cm。隧道洞顶外10米环向设置M7.5浆砌片石截水沟一道，沿地势顺流，引入出口右侧柴河内。3、主要工程数量7.5号浆砌片石截水沟139m34、工程材料要求3.1石料①石料用监理工程师批准的石料，所选料场的岩石性质和开采方法应经监理工程师和有关部门书面批准。②石料标号必须符合图纸规定，应采用石质坚固、结构密实、色泽均匀、不易风化、无裂纹的硬质石料。---O----------------------------------------------------装O订线----------------------------------------O------------③石料不带有妨碍砂浆正常粘结的泥土、油渍或其它有碍砌体施工质量的物质。3.2砂浆①砂浆的配合比通过试验确定，使其抗压强度达到相应标号的要求。②砂浆标号符合设计规定。砂浆标号为7.07×7.07×7.07cm3试件标准养护28天的抗压强度。③砂浆抗压强度的试验符合规范规定。按不同的标号、不同的配合比，每工作班制取一组试件作抗压试验。当砂浆强度不能满足要求时，重新调配合比，直至强度符合监理工程师的要求；并将已用不符合强度要求的砂浆砌筑的砌体拆毁重砌，直至监理工程师认可为止。④经拌合的砂浆要具有良好的和易性，其稠度以标准圆锥体坍落度表示，用于石砌体的为5～7cm，气温较高时，经监理工程师批准，可适当增大。砂浆随拌随用，一般在3小时内使用完毕；砂浆砌筑前重新拌合。已凝结的砂浆禁止使用。5、施工工艺及施工方案考虑到本地多雨，在施工过程注意按雨季施工要求，特别注意大暴雨施工的筹措，及时砌筑洞顶截水沟，并时刻防止边坡坍塌，保证工程施工质量和施工安全。5.1测量放样：按照设计图进行施工放样，现场放出边仰坡开挖轮廓线及截水沟边缘线具体位置，白灰挥洒标明轮廓，并报请监理工程师批准。5.2场地清理及基础开挖：依据测量放样的成果，将截水沟施工现场范围内多余的碴用人工配合机械进行彻底清理，使施工场地整洁。施工前将洞顶水沟开挖线范围内的树木、灌木等砍伐或移植清理，砍伐的树木堆放在用地之外，进行妥善处理。采用挖掘机清除表面浮土，对于石质地段，采用YT-28风动凿岩机进行水沟基槽的开挖。5.3砌体施工①石料在使用前浇水湿润，表面如有泥土、或其它有害物质清洗干净。②砌筑之前，将基础底夯实平整，达到设计要求方可砌筑。③砌体外露面，由坡口至坡顶镶面的块石，选用较大、平整并略加修整。④砌筑过程采用挤浆法施工，严禁采用灌浆法对砌筑表面进行处理。⑤砌筑时，按图纸要求的深度嵌入基槽，并应从水沟底向水沟壁，由下向上依次施工，禁止先砌两壁后再进行找底。⑥水沟壁同沟底基础相接时，将相接的基面打毛并坐以砂浆。⑦护面墙砌体较长时要分段砌筑，分段位置设在沉降缝或伸缩缝处。5.4勾缝①砌体外露面勾凹缝。该合同段的砌体勾缝形式征得监理工程师认可，浆砌勾缝嵌入砌缝内2cm深。②勾缝砂浆标号不低于砌体砂浆标号，除非图纸规定或监理工程师另有指示外，勾缝砂浆的标号一般比砌体砂浆标号高一级。当勾缝工作完成待砂浆初凝后，砌体表面刷洗干净，用浸湿的草帘、草袋等覆盖，并至少养生7天。在养生期间经常向覆盖物上洒水，使砌体保持湿润，并避免碰撞或震动。6、劳动力组织现场管理人员：2人施工人员：30人7、工期安排2006年3月20日~2006年4月4日8、质量保证措施（1）健全质量保证体系，严格按照质量体系文件进行质量管理，做到从资源投入和过程控制上保证工程质量。（2）项目经理部成立质量管理组织机构，对主要工序的施工质量进行附图质量控制机构框图附图质量保证体系框图思想保证体系提高质量意识质量第一，让业主满意质量是企业的生命今天的质量，明天的市场全员调查改进工作质量工程部部长物资设备部部长...
