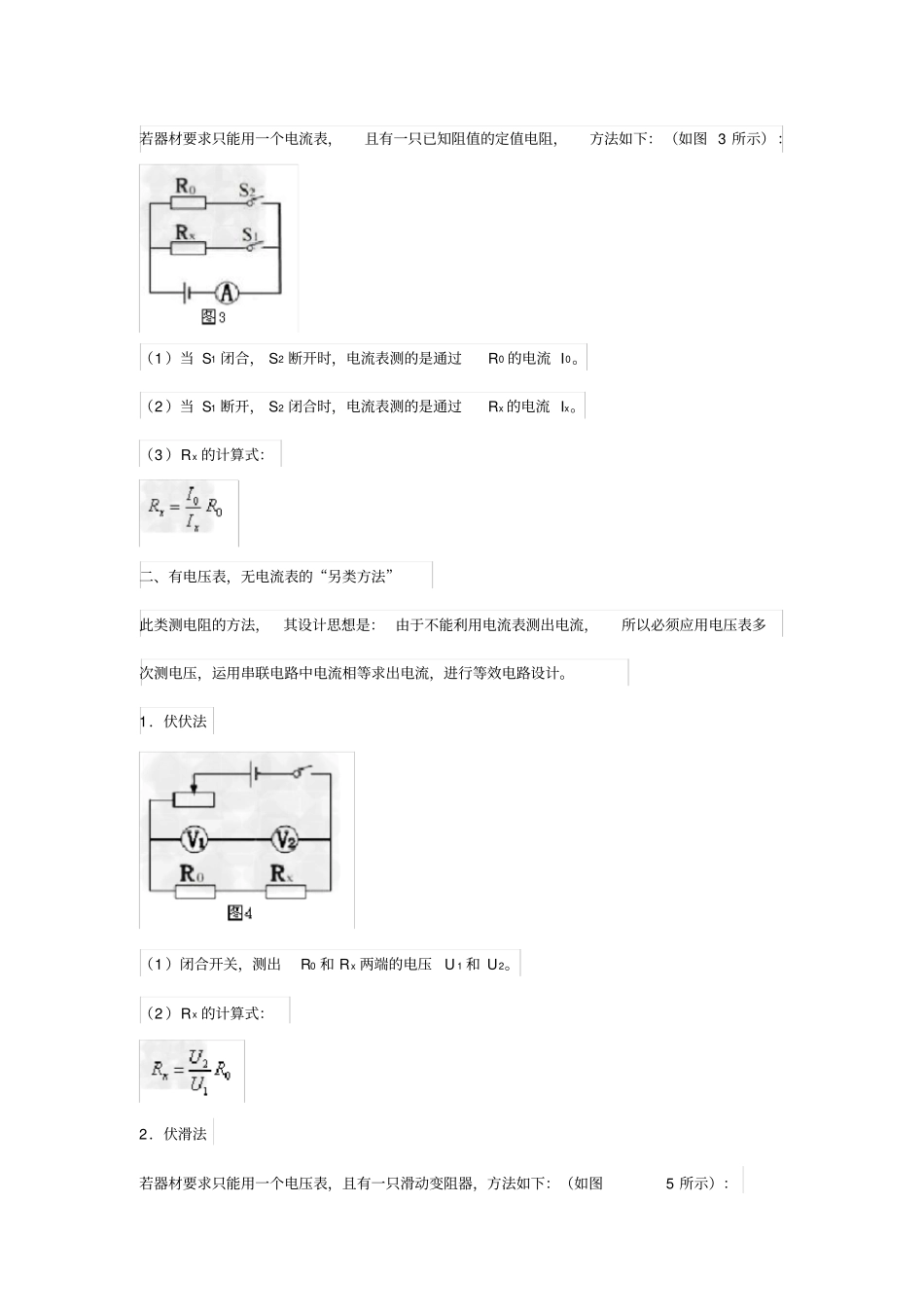

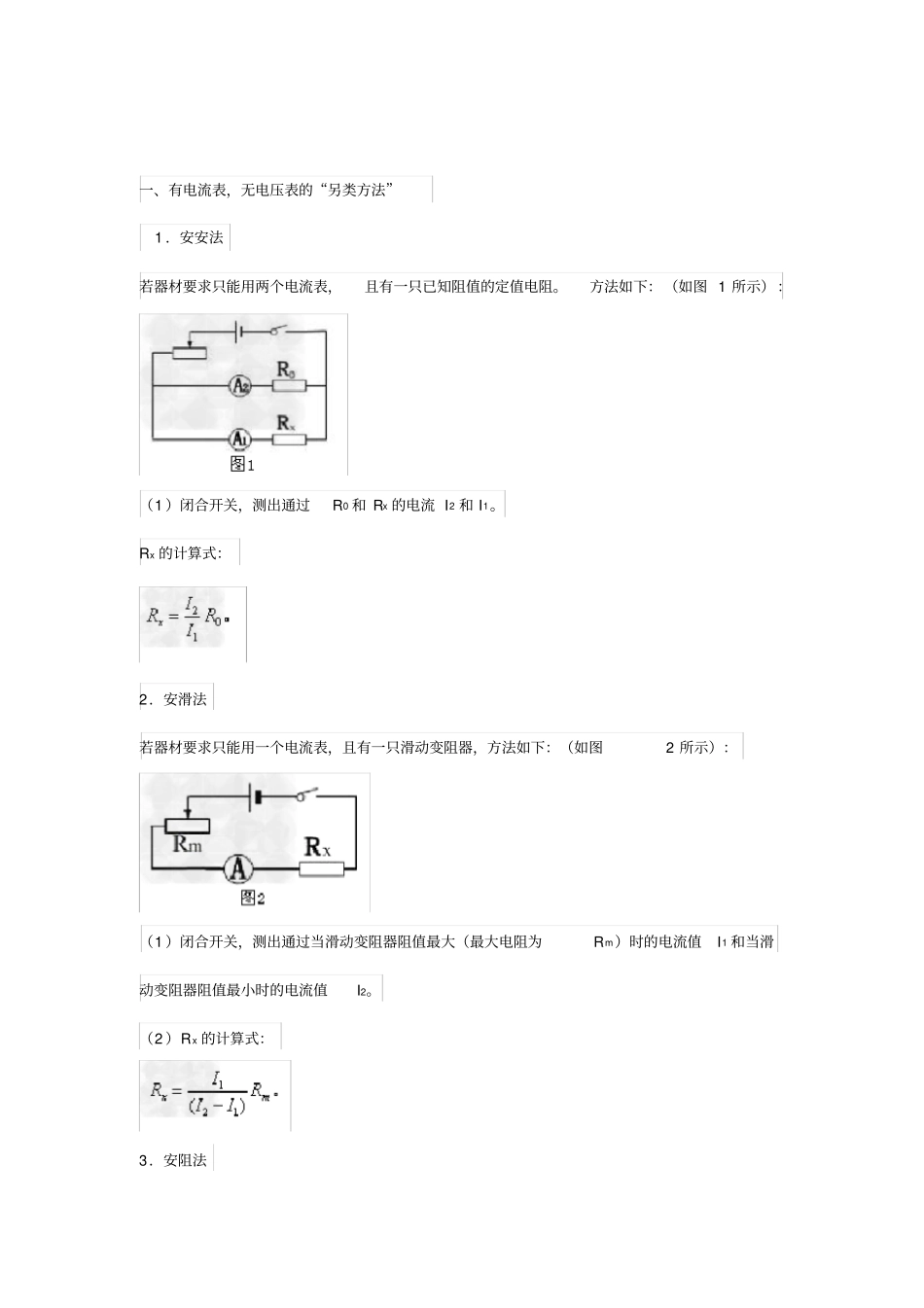

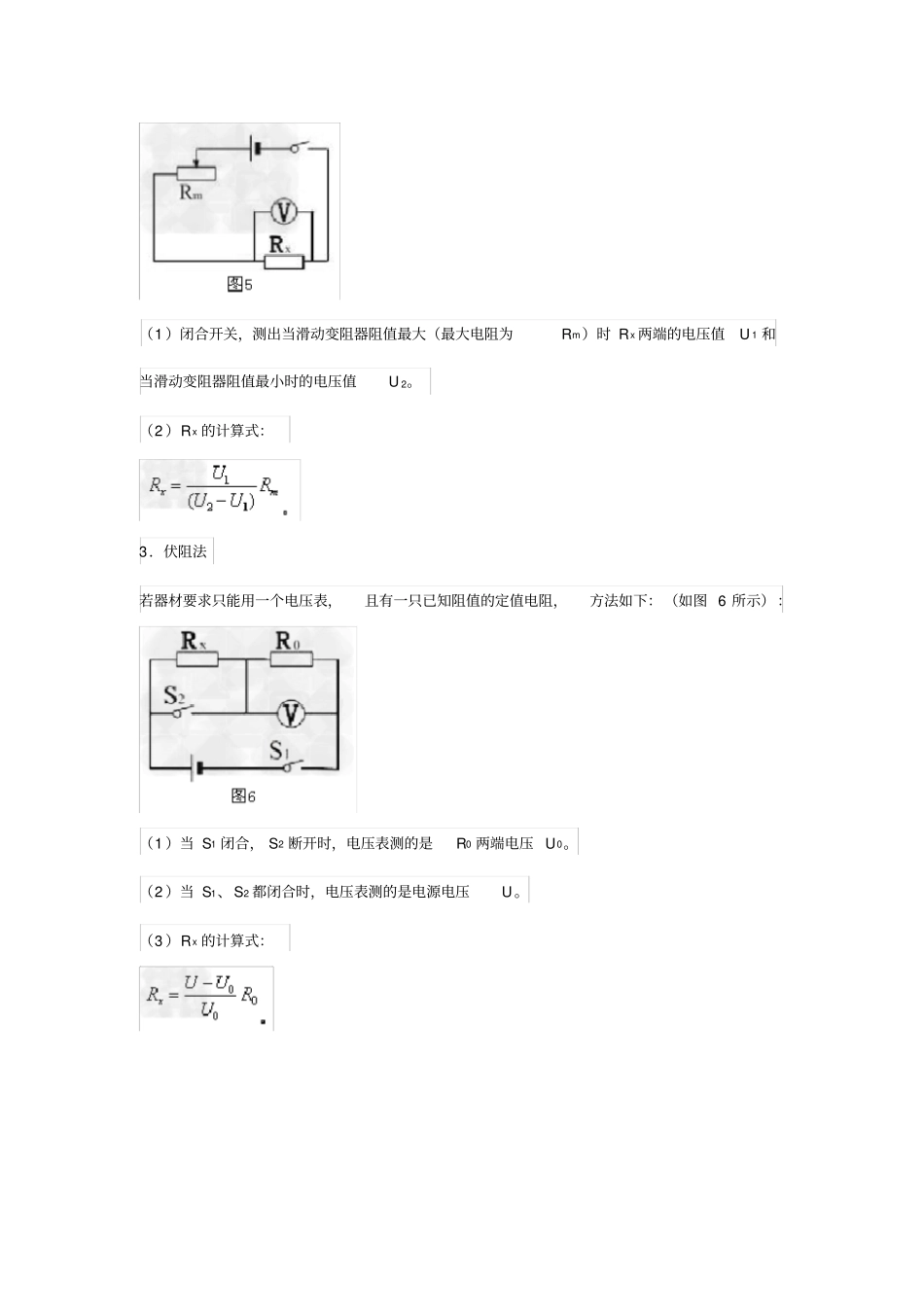

一、有电流表,无电压表的“另类方法”1.安安法若器材要求只能用两个电流表,且有一只已知阻值的定值电阻。方法如下:(如图1所示):(1)闭合开关,测出通过R0和Rx的电流I2和I1。Rx的计算式:2.安滑法若器材要求只能用一个电流表,且有一只滑动变阻器,方法如下:(如图2所示):(1)闭合开关,测出通过当滑动变阻器阻值最大(最大电阻为Rm)时的电流值I1和当滑动变阻器阻值最小时的电流值I2。(2)Rx的计算式:3.安阻法若器材要求只能用一个电流表,且有一只已知阻值的定值电阻,方法如下:(如图3所示):(1)当S1闭合,S2断开时,电流表测的是通过R0的电流I0。(2)当S1断开,S2闭合时,电流表测的是通过Rx的电流Ix。(3)Rx的计算式:二、有电压表,无电流表的“另类方法”此类测电阻的方法,其设计思想是:由于不能利用电流表测出电流,所以必须应用电压表多次测电压,运用串联电路中电流相等求出电流,进行等效电路设计。1.伏伏法(1)闭合开关,测出R0和Rx两端的电压U1和U2。(2)Rx的计算式:2.伏滑法若器材要求只能用一个电压表,且有一只滑动变阻器,方法如下:(如图5所示):(1)闭合开关,测出当滑动变阻器阻值最大(最大电阻为Rm)时Rx两端的电压值U1和当滑动变阻器阻值最小时的电压值U2。(2)Rx的计算式:3.伏阻法若器材要求只能用一个电压表,且有一只已知阻值的定值电阻,方法如下:(如图6所示):(1)当S1闭合,S2断开时,电压表测的是R0两端电压U0。(2)当S1、S2都闭合时,电压表测的是电源电压U。(3)Rx的计算式:
