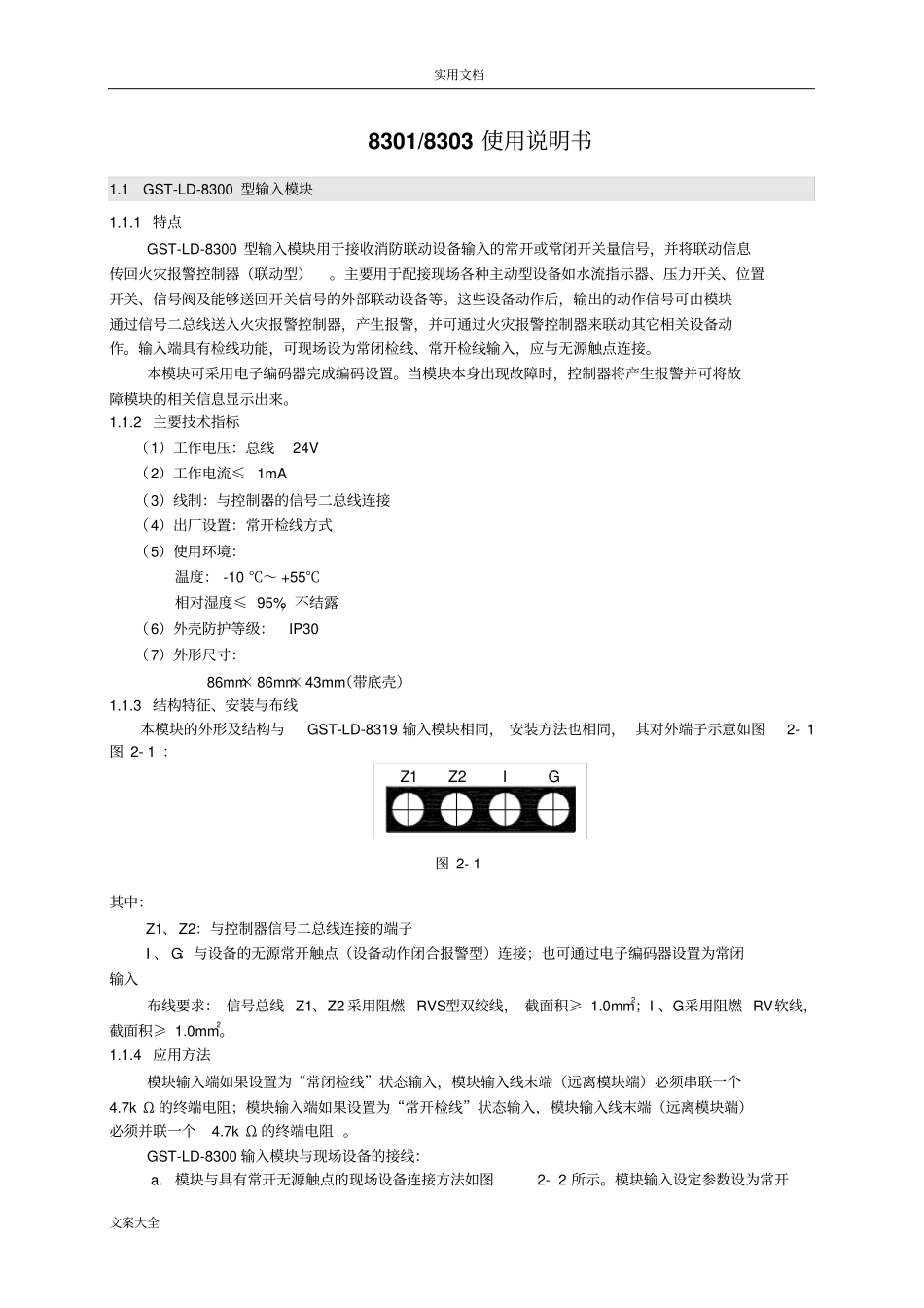

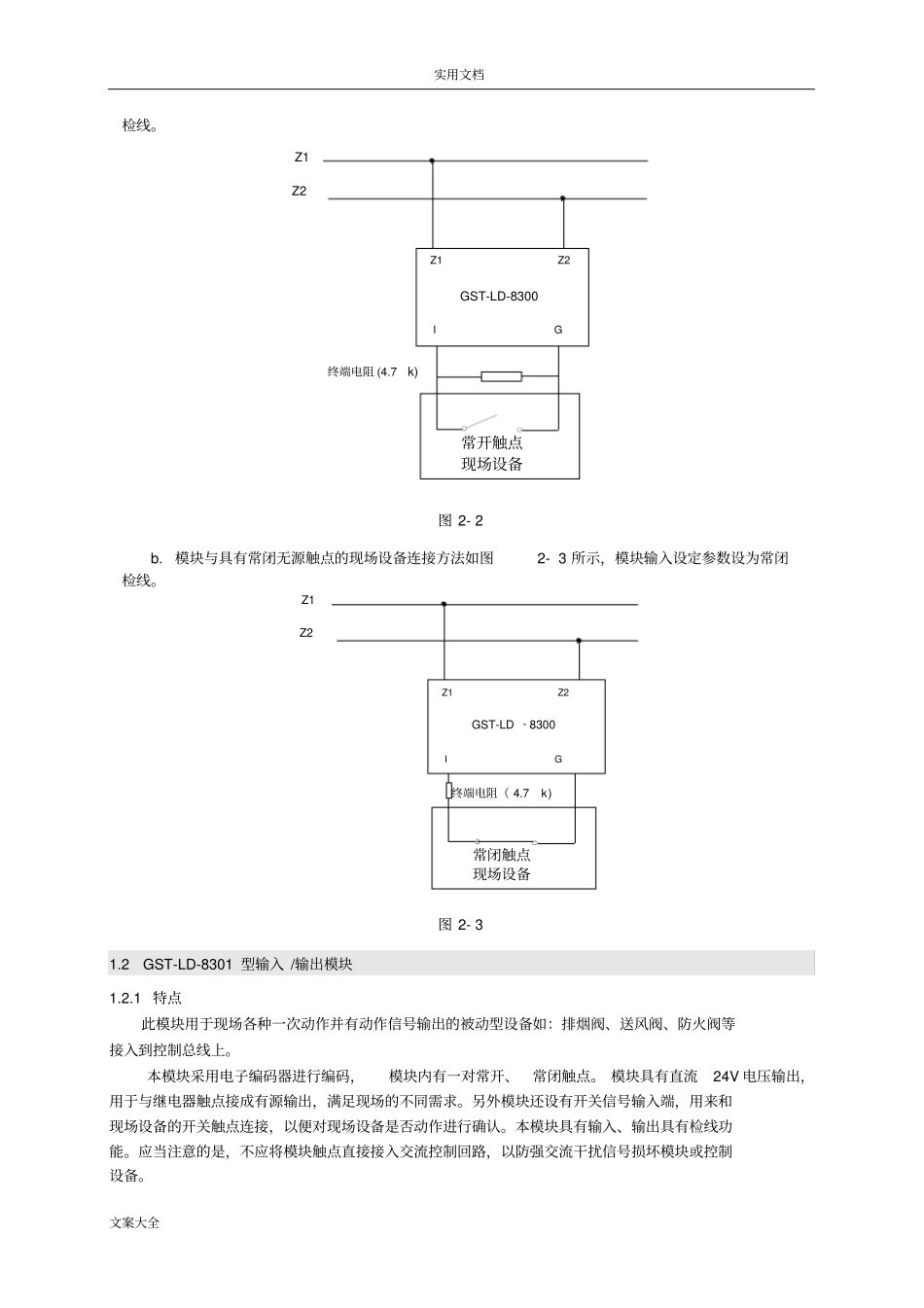

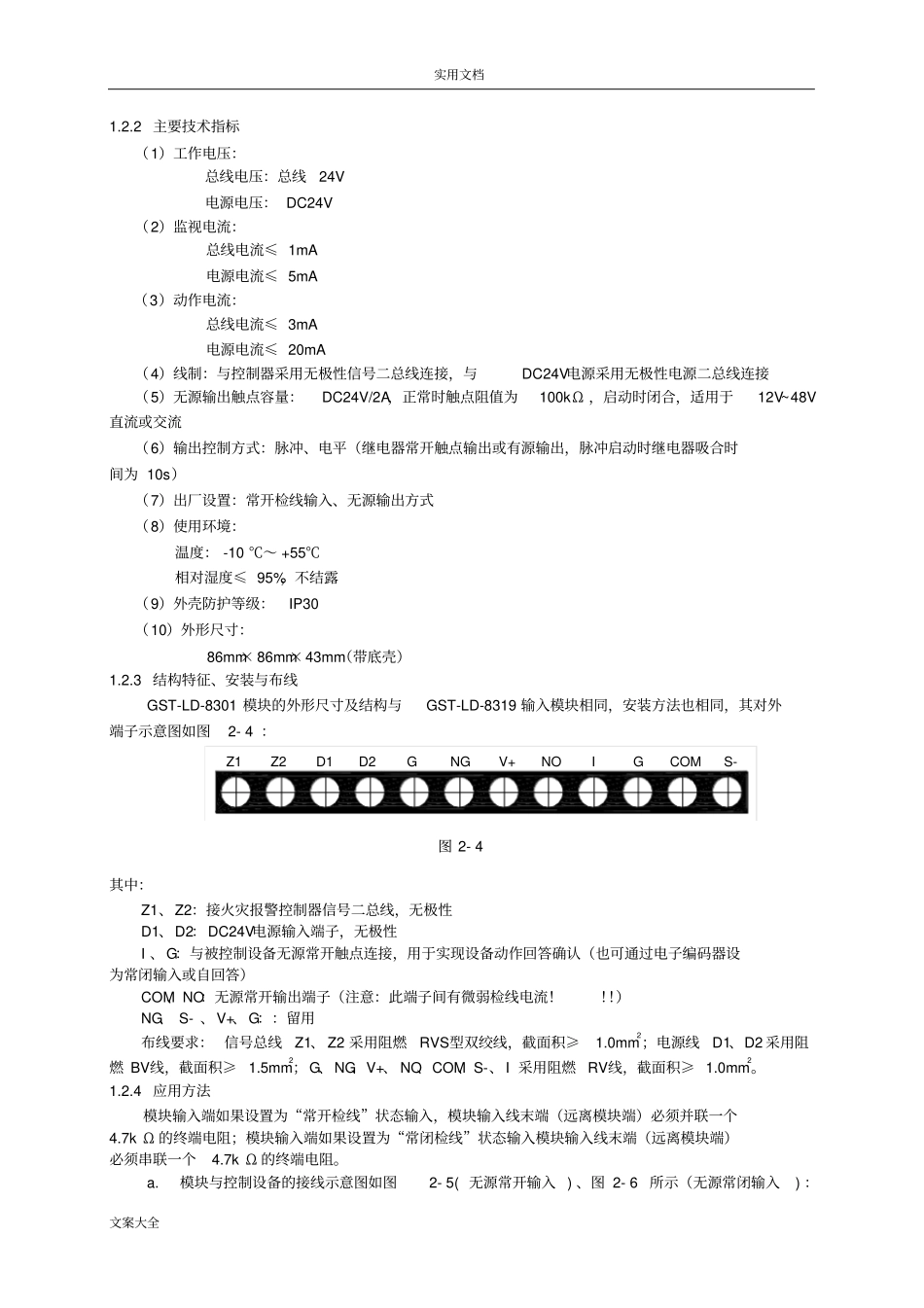

实用文档文案大全8301/8303使用说明书1.1GST-LD-8300型输入模块1.1.1特点GST-LD-8300型输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。输入端具有检线功能，可现场设为常闭检线、常开检线输入，应与无源触点连接。本模块可采用电子编码器完成编码设置。当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。1.1.2主要技术指标（1）工作电压：总线24V（2）工作电流≤1mA（3）线制：与控制器的信号二总线连接（4）出厂设置：常开检线方式（5）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（6）外壳防护等级：IP30（7）外形尺寸：86mm×86mm×43mm（带底壳）1.1.3结构特征、安装与布线本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-1图2-1：Z2Z1GI图2-1其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；I、G采用阻燃RV软线，截面积≥1.0mm2。1.1.4应用方法模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。GST-LD-8300输入模块与现场设备的接线：a.模块与具有常开无源触点的现场设备连接方法如图2-2所示。模块输入设定参数设为常开实用文档文案大全检线。终端电阻(4.7k)Z1Z2IGGST-LD-8300常开触点现场设备Z1Z2图2-2b.模块与具有常闭无源触点的现场设备连接方法如图2-3所示，模块输入设定参数设为常闭检线。Z1Z2IGGST-LD-8300常闭触点现场设备Z1Z2终端电阻（4.7k)图2-31.2GST-LD-8301型输入/输出模块1.2.1特点此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。本模块具有输入、输出具有检线功能。应当注意的是，不应将模块触点直接接入交流控制回路，以防强交流干扰信号损坏模块或控制设备。实用文档文案大全1.2.2主要技术指标（1）工作电压：总线电压：总线24V电源电压：DC24V（2）监视电流：总线电流≤1mA电源电流≤5mA（3）动作电流：总线电流≤3mA电源电流≤20mA（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接（5）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流（6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）（7）出厂设置：常开检线输入、无源输出方式（8）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（9）外壳防护等级：IP30（10）外形尺寸：86mm×86mm×43mm（带底壳）1.2.3结构特征、安装与布线GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-4：Z1Z2D1D2GNGV+NOCOMIGS-图2-4其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、NO：无源常开输出端子（注意：此端子间有微弱检线电流！！！）NG、S-、V+、G：：留用布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、NG、V...
