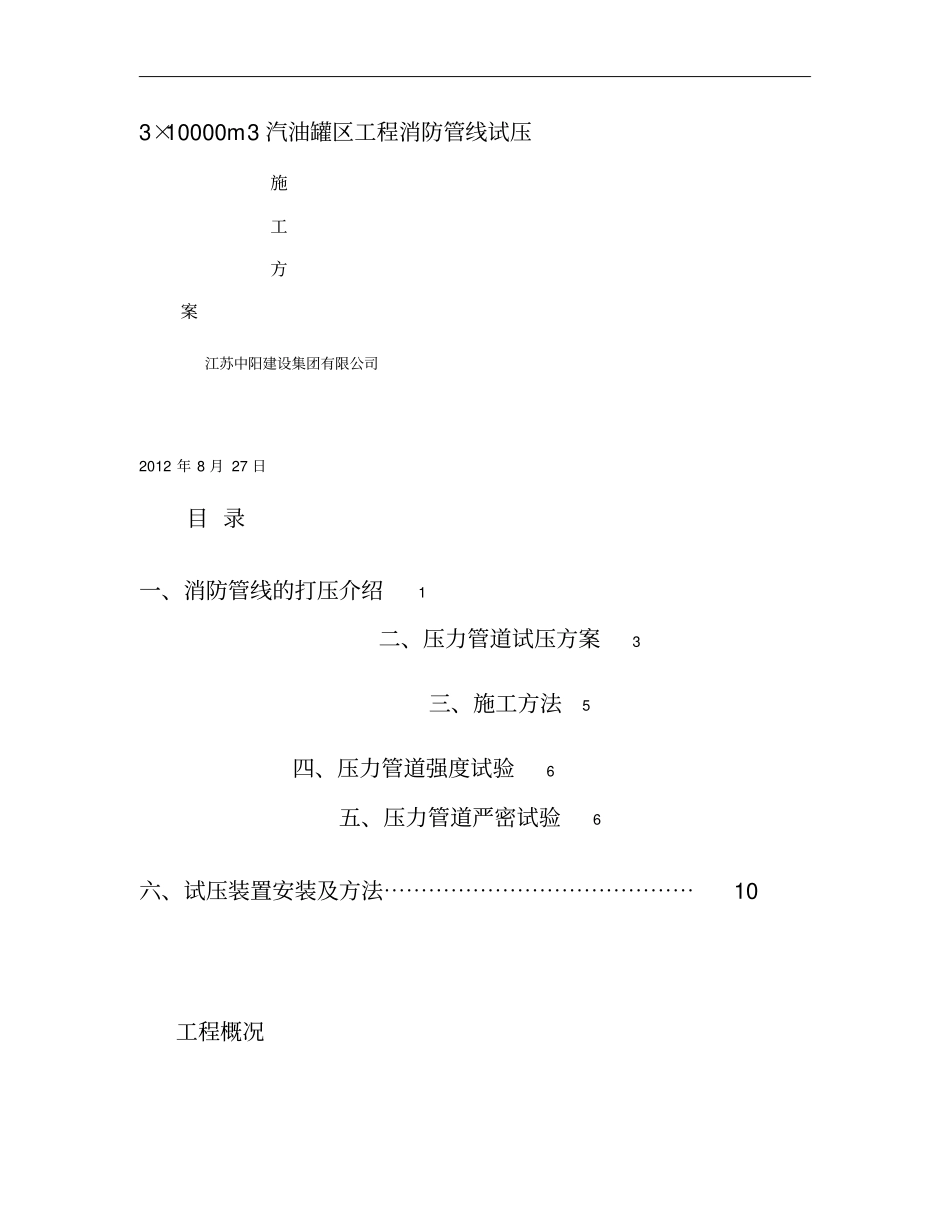

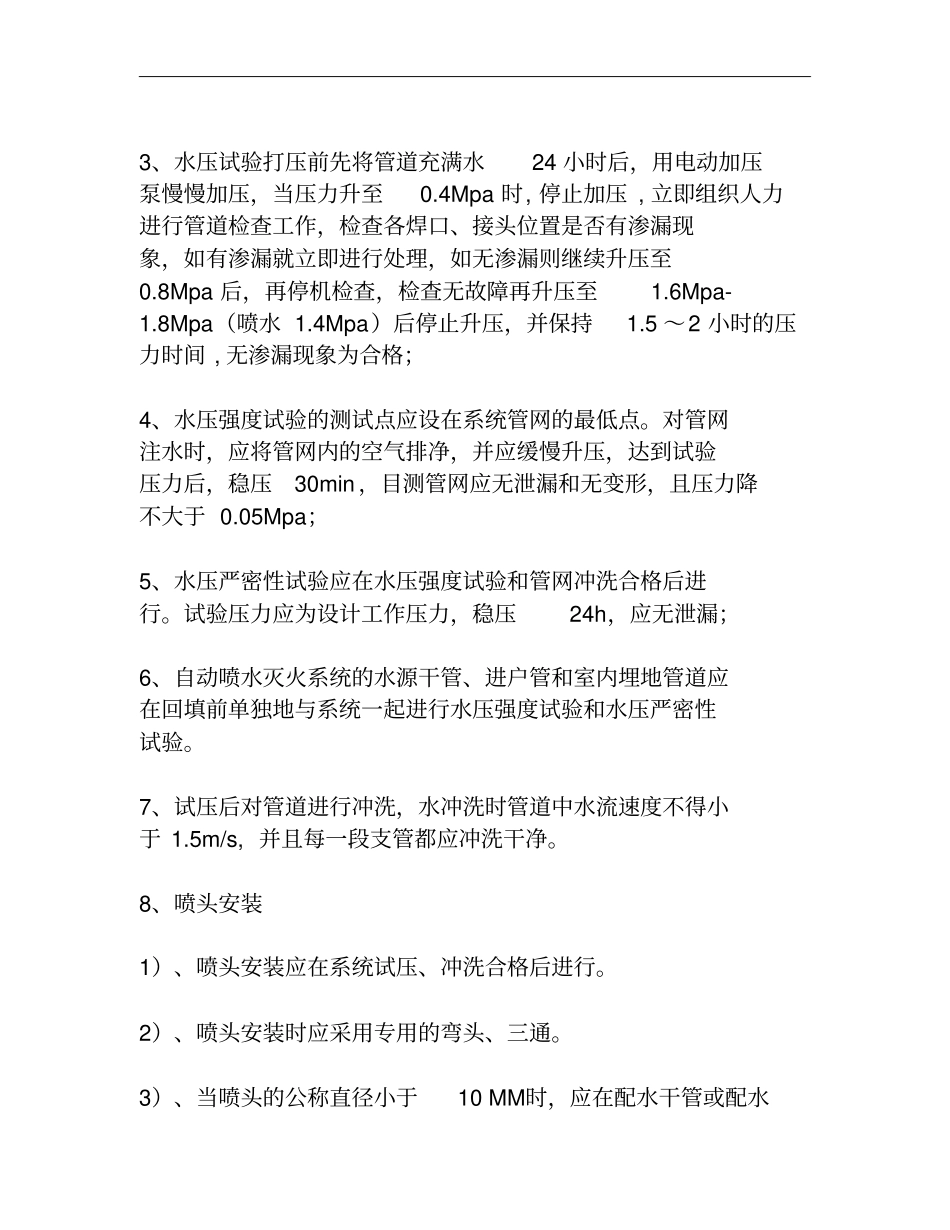

3×10000m3汽油罐区工程消防管线试压施工方案江苏中阳建设集团有限公司2012年8月27日目录一、消防管线的打压介绍1二、压力管道试压方案3三、施工方法5四、压力管道强度试验6五、压力管道严密试验6六、试压装置安装及方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10工程概况DN350消防管线486m,DN200泡沫管线431m,DN150消防管线130m,DN80泡沫管线270m,DN60给水管线210m。分3个系统进行水压试验：1、DN350消防管线486m，DN150消防系统管线130m。2、DN200泡沫管线431m，DN80泡沫系统管线270m。3、DN60给水管线210m。一、消防管线的打压方法1、消防管道安装后，分区进行试压、试压压力：消火栓系统低区:1.6Mpa高区:1.8Mpa自动喷水系统低区:1.4Mpa高区:1.4Mpa2、管道压力试验应遵守的程序：试压方案-→系统检查-→充水-→逐级升压-→检查-→稳压-→检查-→填写记录。3、水压试验打压前先将管道充满水24小时后，用电动加压泵慢慢加压，当压力升至0.4Mpa时,停止加压,立即组织人力进行管道检查工作，检查各焊口、接头位置是否有渗漏现象，如有渗漏就立即进行处理，如无渗漏则继续升压至0.8Mpa后，再停机检查，检查无故障再升压至1.6Mpa-1.8Mpa（喷水1.4Mpa）后停止升压，并保持1.5～2小时的压力时间,无渗漏现象为合格；4、水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不大于0.05Mpa；5、水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h，应无泄漏；6、自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独地与系统一起进行水压强度试验和水压严密性试验。7、试压后对管道进行冲洗，水冲洗时管道中水流速度不得小于1.5m/s,并且每一段支管都应冲洗干净。8、喷头安装1）、喷头安装应在系统试压、冲洗合格后进行。2）、喷头安装时应采用专用的弯头、三通。3）、当喷头的公称直径小于10MM时，应在配水干管或配水管上按装过滤器。4）、当通风管道宽度大于1.2M时，喷头应安装在其腹面以下部位。9、消防系统通水调试消防系统通水调试应达到消防部门测试规定条件。消防水泵应接通电源并已试运转，测试最不利点的喷洒头和消火栓的压力和流量能满足要求。供水管水压试验规范中规定水压试验的静水压力不得小于设计内水压力，且不得小于0．8Mpa。二、压力管道试压方案1、压力管道安装完毕后应进行压力试验。2、由施工单位提出压力试验方案，经甲方、乙方监理部三方讨论，签字确认，并经甲方审查批准方可实施。3、压力试验前应具备下列条件3.1试验范围内的管道安装工程除涂漆、绝热外,已按设计图纸全部完成，安装质量符合有关规定；3.2焊缝及其它待检部位尚未涂漆和绝热；3.3管道上的膨胀节已设置了临时约束装置；3.4按试验计划（方案）的要求，管道已经加固，安装了高点排空、低点放净阀门；3.5待试管道与无关系统已用盲板或采取其它措施隔开；待试管道上的安全阀，爆破板及仪表元件等已经拆下或加以隔离；3.6试验方案已经批准，并已经进行了技术交底；3.7在输送剧毒流体的管道及P≥10MPa的管道，在压力试验前，下列资料已经建设单位复查：3.7.1管道组成件的质量证明书；3.7.2管道组成件的检、试验报告；3.7.3管子加工记录；3.7.4焊接检验及热处理记录；3.7.5设计修改及材料代用文件。4、压力试验应该具有的设备已经到位，并且完好。试压设备有：4.1充满液体的大容量泵；4.2试压介质过滤器；4.3测量管线充装量的流量计、温度计和压力表己经校验，并在周检期内。压力表的精度不得低于1.5级，表的满刻度值应为被测最大压力的1.5～2倍，压力表不得少于两块；4.4泄压阀；4.5记录环境温度；5、进行压力试验时，应划定禁区，无关人员不得进入。6、建设单位应参加压力试验，压力试验合格后应和施工单位一同按GB50235附录A第A.0.8条规定的格式填写管道系统试验记录7、压力试验完毕，不得在管道上进行修补8、压力试验采用水为介质，试验压力为设计压力的1.5倍。若设计图纸上标明试验压力高于1.5倍设计压力时，按设计图纸要求进行压力试验9、试压管道...
