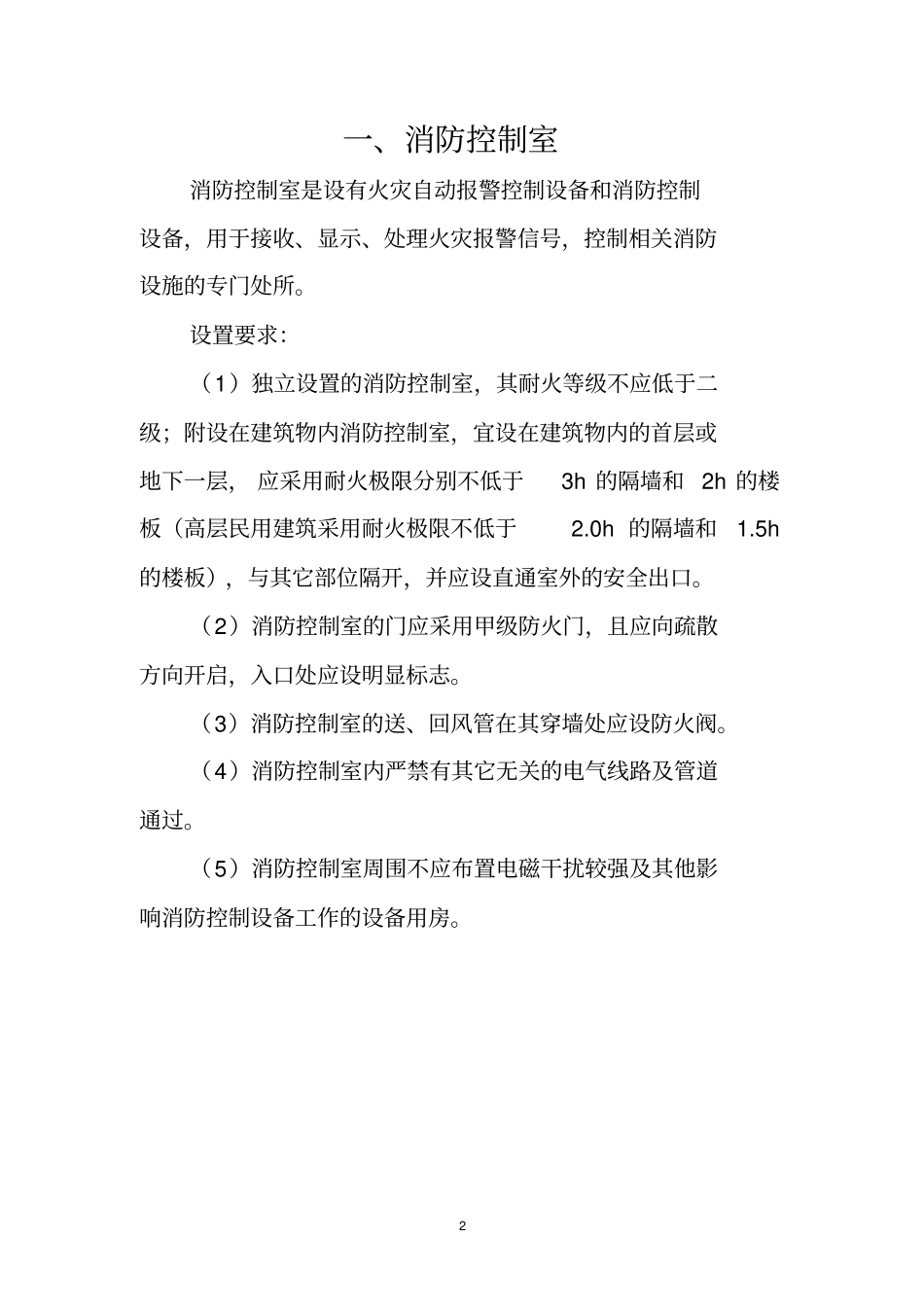

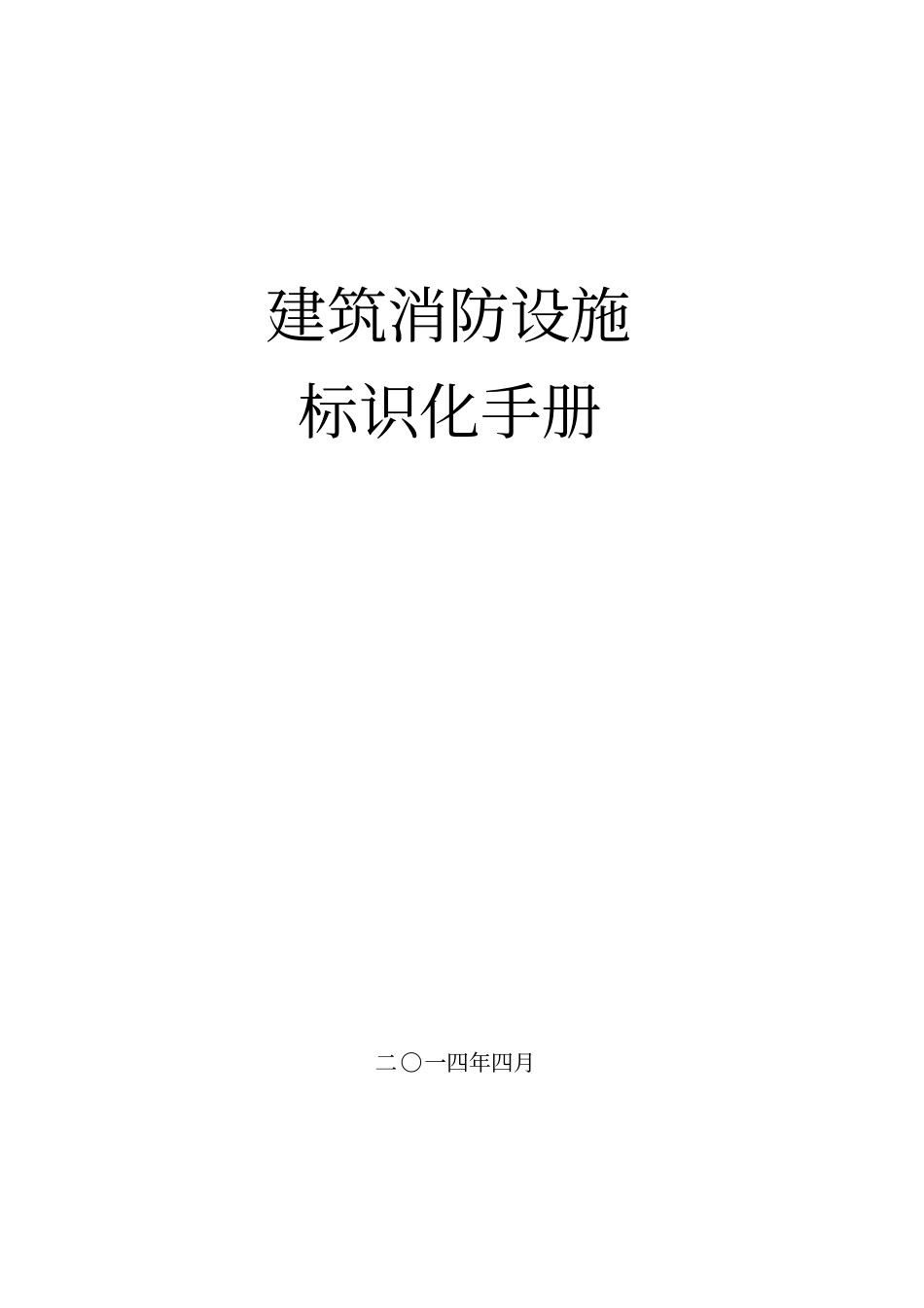

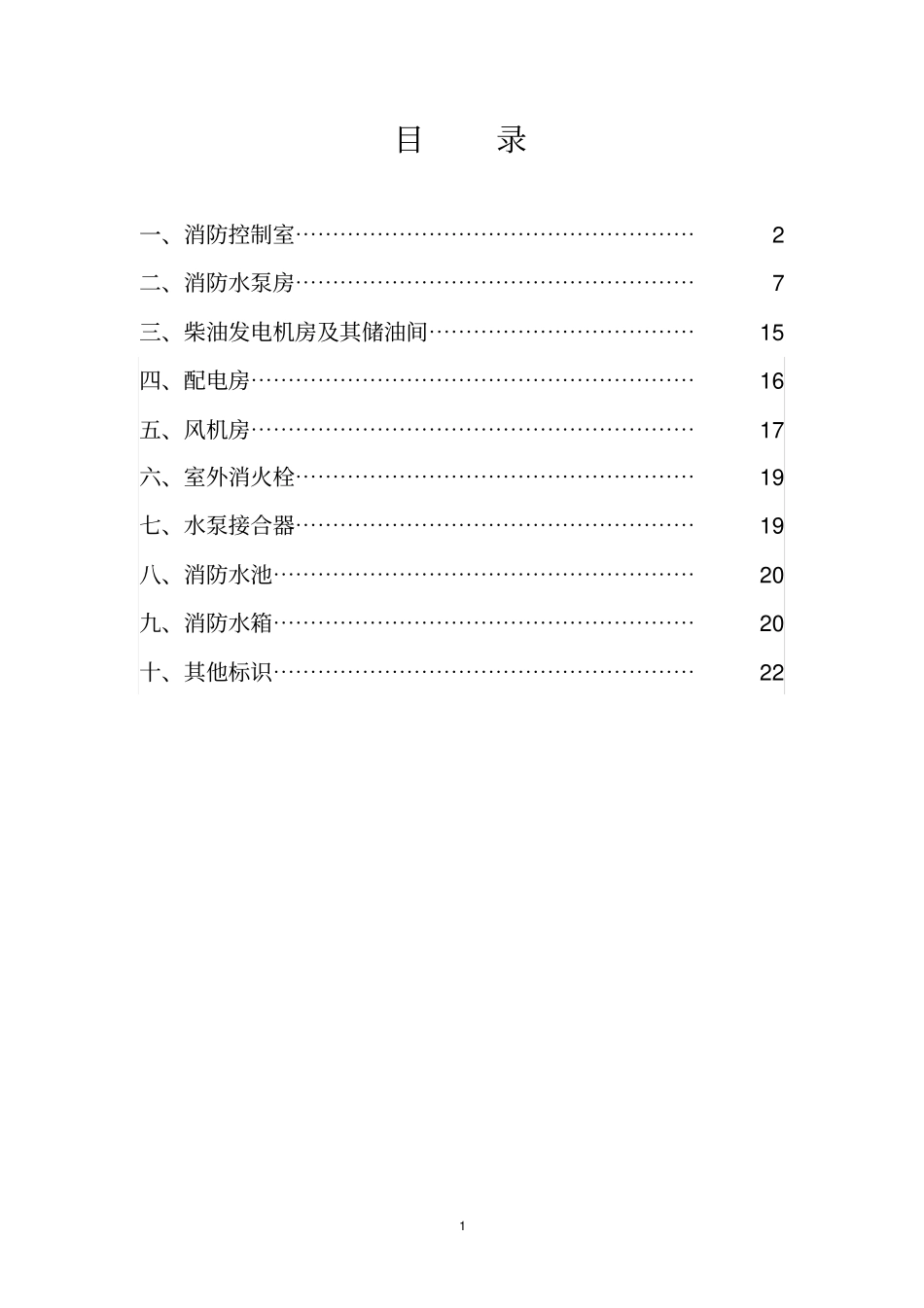

建筑消防设施标识化手册二〇一四年四月1目录一、消防控制室⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、消防水泵房⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7三、柴油发电机房及其储油间⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15四、配电房⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16五、风机房⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17六、室外消火栓⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19七、水泵接合器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19八、消防水池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20九、消防水箱⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20十、其他标识⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯222一、消防控制室消防控制室是设有火灾自动报警控制设备和消防控制设备，用于接收、显示、处理火灾报警信号，控制相关消防设施的专门处所。设置要求：（1）独立设置的消防控制室，其耐火等级不应低于二级；附设在建筑物内消防控制室，宜设在建筑物内的首层或地下一层，应采用耐火极限分别不低于3h的隔墙和2h的楼板（高层民用建筑采用耐火极限不低于2.0h的隔墙和1.5h的楼板），与其它部位隔开，并应设直通室外的安全出口。（2）消防控制室的门应采用甲级防火门，且应向疏散方向开启，入口处应设明显标志。（3）消防控制室的送、回风管在其穿墙处应设防火阀。（4）消防控制室内严禁有其它无关的电气线路及管道通过。（5）消防控制室周围不应布置电磁干扰较强及其他影响消防控制设备工作的设备用房。31、门牌：汉字“消防控制室”2、灯箱：指示消防控制室的正确位置。3、双电源切换控制柜双电源控制柜主要由双电源自动切换装置组成，可根据需要在常用电源与备用电源之间自动切换，保证供电的可靠性和连续性。消防控制室消防控制室44、消防安全组织结构图（没有消防控制室的设置在保卫科）55、火灾报警控制器每日维护操作提示（贴在火灾报警控制器上）第一步：系统检查。启动系统自检功能，对面板上所有的指示灯、显示器和音响器件进行功能检查。第二步：设置检查。（1）启动方式检查：检查系统启动方式，应设置为“自动允许”，在户用设置中按下“启动方式”显示为，1手动允许，可在主机上手动启动消防设备；2自动允许，手动触发消防报警按钮系统可自动动作；3手动禁止，无法在主机上操作。一般应选择“自动允许”工作状态。（2）工作状态检查：将系统设置为“监控工作状态”。（3）打印设置检查：一般应将打印机设置为“即时打印”工作状态。第三步：目视联动主机屏幕显示是否为“系统正常”，火警灯和故障灯是否点亮。第四步：屏蔽检查。检查火灾自动报警系统屏蔽的情况，查明屏蔽原因，核实屏蔽操作人员，做好详细记载，及时向消防控制室主管人员报告并修复屏蔽区域。第五步：运行检查。查看系统运行记录和火警记录，核查是否与实际情况一致，核实有关设施设备是否处于伺应状态。第六步：功能测试。测试消防泵、防排烟风机等重要的6消防设施设备启动情况，并记录有关情况。7二、消防水泵房1、门牌：汉字“消防水泵房”1、室内（外）消火栓泵控制柜汉字：室内消火栓泵控制柜、室外消火栓泵控制柜作用：控制室内（外）消火栓泵的启、停，控制开关必须打到自动工作状态，打到手动或停止工作状态属擅自停用消防设施。82、喷淋泵控制柜控制喷淋泵的启、停，控制开关必须打到自动工作状态，打到手动或停止工作状态属擅自停用消防设施。3、消火栓泵、喷淋泵汉字：消火栓泵、喷淋泵94、湿式报警阀组湿式报警阀是湿式灭火系统中的供水控制阀。它使水单向流动，并在一定的流量下报警。湿式报警阀的工作原理是依靠管网系统侧水压的降低或升高启闭阀瓣。在伺应状态下，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。当发生火灾有喷有爆破造成管网系统侧水压下降时，供水侧和系统侧产生的压差就会将阀瓣打开向打开的喷头连续供水灭火。采用湿式报警阀的湿式灭火系统，必须安装在环境温度不低于4℃的建筑内，以免其因结冰而失去消防功能。湿式报警阀的标准配置包括：压力表、延迟器、压力开关、水力警铃，以及必要的管件和阀门...
