混凝土冷缝处理方案--VIP免费

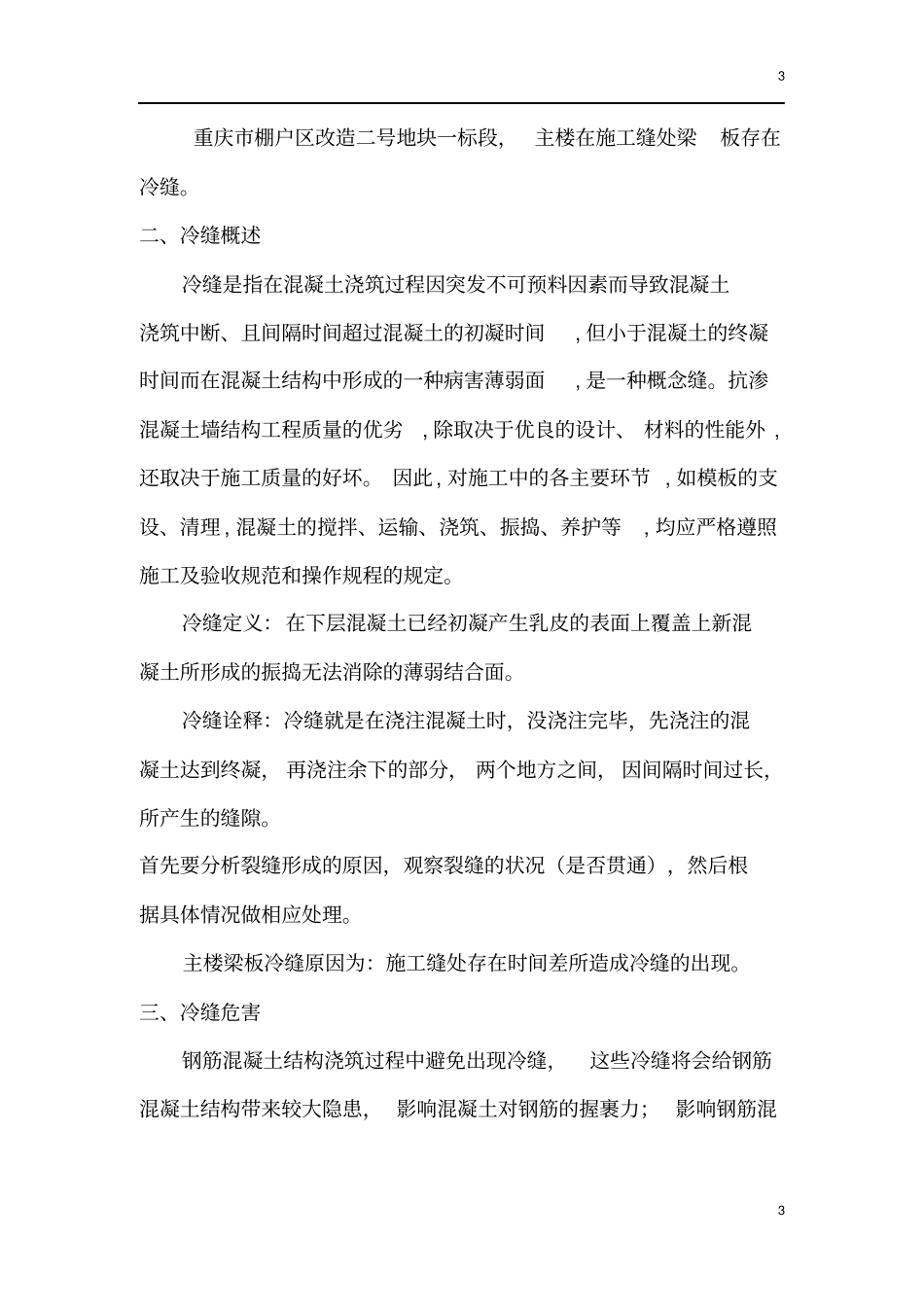

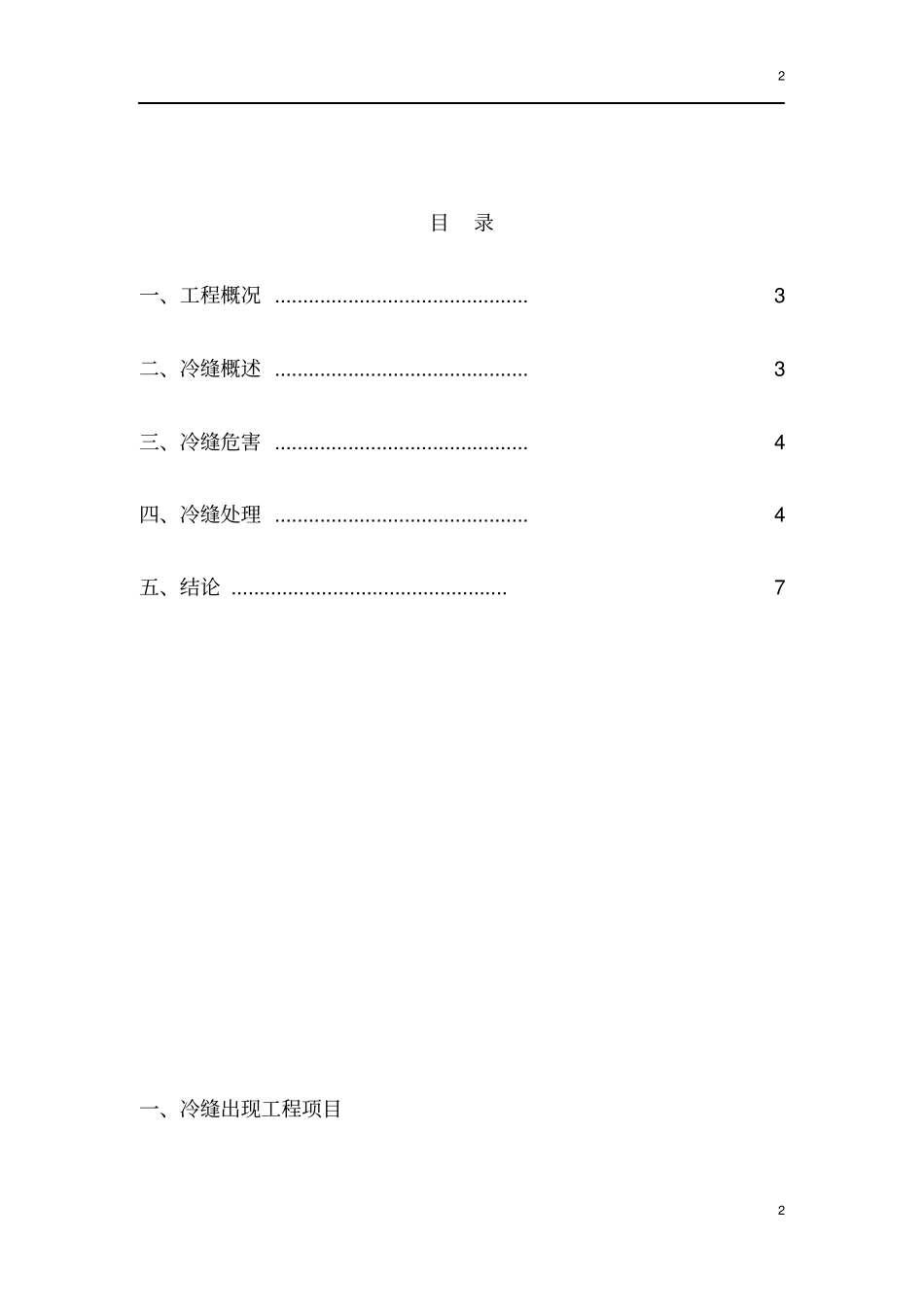

11重庆潍柴棚户区改造2号地块一标段冷缝处理施工方案广东省第五建筑工程有限公司二0一五年二月一日22目录一、工程概况.............................................3二、冷缝概述.............................................3三、冷缝危害.............................................4四、冷缝处理.............................................4五、结论.................................................7一、冷缝出现工程项目33重庆市棚户区改造二号地块一标段，主楼在施工缝处梁板存在冷缝。二、冷缝概述冷缝是指在混凝土浇筑过程因突发不可预料因素而导致混凝土浇筑中断、且间隔时间超过混凝土的初凝时间,但小于混凝土的终凝时间而在混凝土结构中形成的一种病害薄弱面,是一种概念缝。抗渗混凝土墙结构工程质量的优劣,除取决于优良的设计、材料的性能外,还取决于施工质量的好坏。因此,对施工中的各主要环节,如模板的支设、清理,混凝土的搅拌、运输、浇筑、振捣、养护等,均应严格遵照施工及验收规范和操作规程的规定。冷缝定义：在下层混凝土已经初凝产生乳皮的表面上覆盖上新混凝土所形成的振捣无法消除的薄弱结合面。冷缝诠释：冷缝就是在浇注混凝土时，没浇注完毕，先浇注的混凝土达到终凝，再浇注余下的部分，两个地方之间，因间隔时间过长，所产生的缝隙。首先要分析裂缝形成的原因，观察裂缝的状况（是否贯通），然后根据具体情况做相应处理。主楼梁板冷缝原因为：施工缝处存在时间差所造成冷缝的出现。三、冷缝危害钢筋混凝土结构浇筑过程中避免出现冷缝，这些冷缝将会给钢筋混凝土结构带来较大隐患，影响混凝土对钢筋的握裹力；影响钢筋混44凝土结构的整体性；影响混凝土对钢筋的保护作用，水可能透过冷缝锈蚀钢筋，影响结构的自防水和使用寿命。四、冷缝处理（一）、处理概念：人工凿除混凝土表面乳皮，清水冲洗干净，采用去石子砂浆接缝，加强振捣，养护。（二）、处理简要：处理方法可以简要概括为：1、人工凿毛：劳动强度大，工效低；2、低压水冲毛：在混凝土终凝后，用0.3～0.6MPa的水压冲毛，可能会冲掉2～3cm厚的表层混凝土；3、电镐机械刷毛：工效高、效果好、费用大；4、喷洒缓凝剂：可促使混凝土表面缓凝，延长冲毛时间。注意事项：单纯靠砂浆接缝是起不到防水效果的，因为在冷缝处所浇筑的混凝土初凝时间不一致，所产生的收缩应力不一样还是容易产生收缩裂缝，造成地下室结构渗水。一般出现类似的处理方法是先在冷缝位置铺撒一层渗透结晶材料（比如凯盾），在铺一层结合砂浆，然后在浇筑砼。当混凝土初凝后渗透结晶材料在水泥石的缝隙里产生微膨胀从而阻断了混凝土的毛细孔，起到了防水作用！（三）、主要的处理方式如下：1.铺设砂浆法混凝土施工缝面处理的常规方法是铺设2～3cm厚砂浆。但从仔细观察和分析中可以看出，铺设砂浆并不很理想，譬如打砂浆增加了拌和和运输的很多环节，特别是铺设砂浆后会因间歇时间过长而晒55干，反而影响施工缝面的结合。为了加快施工速度和简化施工程序，多年来就盼望在保证质量的前提下，找到能取代打砂浆的方法和措施。2.表面修补法表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深进裂缝的处理。通常的处理措施是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷油漆、沥青等防腐材料，在防护的同时为了防止混凝土受各种作用的影响继续开裂，通常可以采用在裂缝的表面粘贴玻璃纤维布等措施。3.一般处理法在施工过程中发现处理，在冷逢交接处振捣，让冷逢处混凝土充分结合，这是指老混凝土已经初凝没有终凝。一般面积较大的建筑砼浇筑基本会出现冷缝，一般冷缝出现就把冷缝地方拉毛，然后继续浇筑砼。4.封堵法灌浆法主要适用于对结构整体性有影响或有防渗要求的混凝土裂缝的修补，它是利用压力设备将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。常用的胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学材料。嵌缝法是裂缝封堵中最常用的一种方法，它通常是沿裂缝凿槽，在槽中嵌填塑性或刚性止水材料...
