湖北孝昌观音湖中心学校2018届九年级上学期第三次月考物理试题无答案VIP专享VIP免费

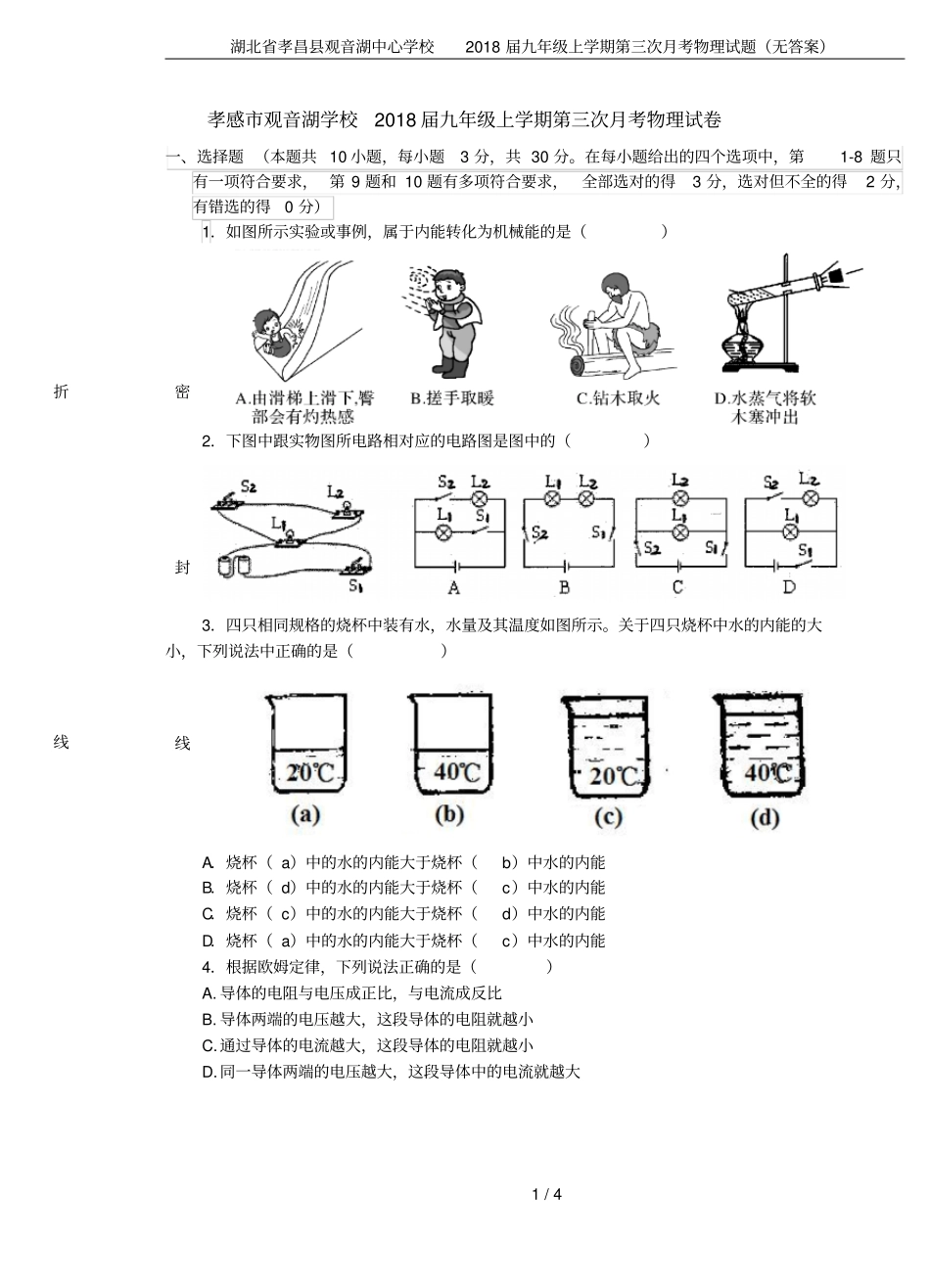

湖北省孝昌县观音湖中心学校2018届九年级上学期第三次月考物理试题（无答案）1/4孝感市观音湖学校2018届九年级上学期第三次月考物理试卷一、选择题（本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，第1-8题只有一项符合要求，第9题和10题有多项符合要求，全部选对的得3分，选对但不全的得2分，有错选的得0分）1．如图所示实验或事例，属于内能转化为机械能的是（）2．下图中跟实物图所电路相对应的电路图是图中的（）3．四只相同规格的烧杯中装有水，水量及其温度如图所示。关于四只烧杯中水的内能的大小，下列说法中正确的是（）A．烧杯（a）中的水的内能大于烧杯（b）中水的内能B．烧杯（d）中的水的内能大于烧杯（c）中水的内能C．烧杯（c）中的水的内能大于烧杯（d）中水的内能D．烧杯（a）中的水的内能大于烧杯（c）中水的内能4．根据欧姆定律，下列说法正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体两端的电压越大，这段导体的电阻就越小C.通过导体的电流越大，这段导体的电阻就越小D.同一导体两端的电压越大，这段导体中的电流就越大折密封线线湖北省孝昌县观音湖中心学校2018届九年级上学期第三次月考物理试题（无答案）2/45.如下图的四个电路中，电源电压U相同，R1＜R2，电路的总电阻由小到大的顺序是（）A、丁甲乙丙B、丁丙乙甲C、甲乙丙丁D、丙乙甲丁6．如图所示是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电压不变”这一步实验时应（）A.保持R2滑片的位置不动B.保持R1不变C.更换R1，并调节R2的滑片到适当位置，保持电压表示数不变D.保持电路中电流不变7．如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。则（）A．灯断路B．开关S断路C．灯短路D．灯断路8.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率一定是40WB．两灯均正常发光时，甲灯灯丝电阻较大C．两灯均正常发光时，甲灯消耗的电能较少D．将乙灯接入110V电路中，它的额定功率仍为60W9．如图所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时（）A．电流表示数变小，电压表示数变小。B．电流表示数变大，电压表示数变大。C．灯泡的实际功率减小，灯泡变暗。D．灯泡的实际功率增大，灯泡变亮。10．郑帅同学运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电压表量程为0～3V，电流表量程为0～0.6A。则下列结果正确的是（）A．R1在电路中起保护电路的作用,避免R2阻值为零时发生短路。B．当被测者身高增加时，电压表的示数变大。C．当变阻器R2接入电路的阻值是6.25Ω时，电流表的示数为0.4A。D．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是4Ω—10Ω。AVSR1R2第6题图第7题图第8题图第9题图湖北省孝昌县观音湖中心学校2018届九年级上学期第三次月考物理试题（无答案）3/4二、作图、实验探究题（20分）11.（７分）⑴小明家安装了新的感应式电能表，一个月后此表的表盘如图11-（1）所示，这个月他家用电_______kW·h，小明家最多能接入总功率为_________kW的用电器.⑵将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图11-（2）所示，由此可知：有机玻璃棒带电.⑶请用笔画代替导线在图11-（3）中完成电路的连接，要求：①开关同时控制两灯；②两灯串联；③电压表测L1两端的电压⑷如图11-（4）所示，甲、乙是电流表或电压表.当开关S闭合后，要使电阻R1、R2并联，甲表是_______，乙表是_______.11-（1）11-（2）11-（3）11-（4）12.（７分）在探究“电流与电阻的关系”实验中，（1）连接电路时，开关应当_________。（2）小新将实物连接成如图甲所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。（3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图乙所示，则R的阻值为_____________Ω。（4）换上10Ω的电阻...
