湖南长沙天心区长郡中学2018_2019学年高二物理上学期第一次模块考试试卷含解析VIP免费

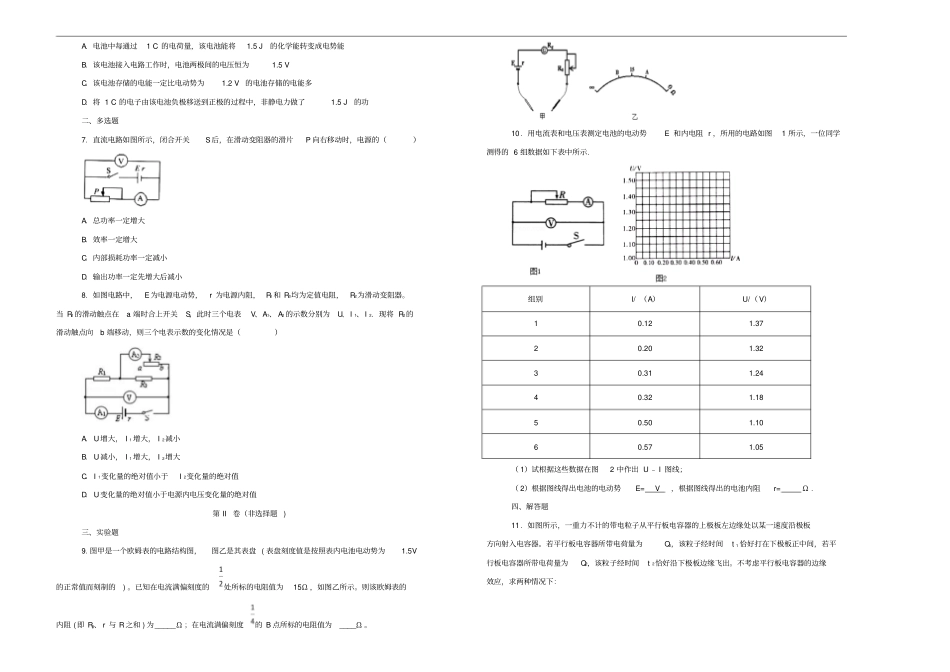

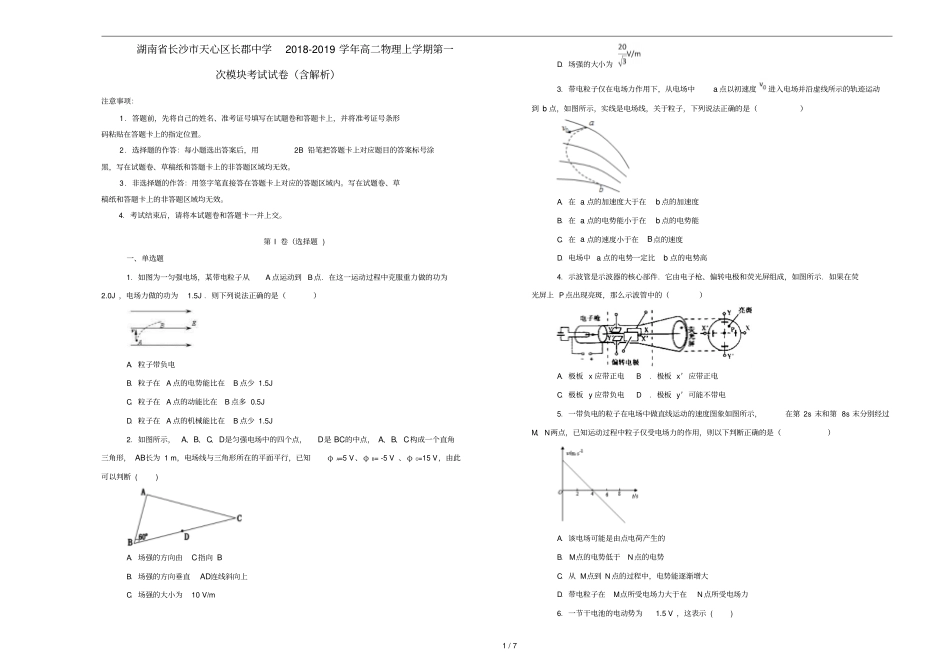

1/7湖南省长沙市天心区长郡中学2018-2019学年高二物理上学期第一次模块考试试卷（含解析）注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。2．选择题的作答：每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。写在试题卷、草稿纸和答题卡上的非答题区域均无效。4．考试结束后，请将本试题卷和答题卡一并上交。第I卷（选择题)一、单选题1．如图为一匀强电场，某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为2.0J，电场力做的功为1.5J．则下列说法正确的是（）A．粒子带负电B．粒子在A点的电势能比在B点少1.5JC．粒子在A点的动能比在B点多0.5JD．粒子在A点的机械能比在B点少1.5J2．如图所示，A、B、C、D是匀强电场中的四个点，D是BC的中点，A、B、C构成一个直角三角形，AB长为1m，电场线与三角形所在的平面平行，已知φA=5V、φB=-5V、φC=15V，由此可以判断()A．场强的方向由C指向BB．场强的方向垂直AD连线斜向上C．场强的大小为10V/mD．场强的大小为3．带电粒子仅在电场力作用下，从电场中a点以初速度进入电场并沿虚线所示的轨迹运动到b点，如图所示，实线是电场线，关于粒子，下列说法正确的是（）A．在a点的加速度大于在b点的加速度B．在a点的电势能小于在b点的电势能C．在a点的速度小于在B点的速度D．电场中a点的电势一定比b点的电势高4．示波管是示波器的核心部件．它由电子枪、偏转电极和荧光屏组成，如图所示．如果在荧光屏上P点出现亮斑，那么示波管中的（）A．极板x应带正电B．极板x′应带正电C．极板y应带负电D．极板y′可能不带电5．一带负电的粒子在电场中做直线运动的速度图象如图所示，在第2s末和第8s末分别经过M、N两点，已知运动过程中粒子仅受电场力的作用，则以下判断正确的是（）A．该电场可能是由点电荷产生的B．M点的电势低于N点的电势C．从M点到N点的过程中，电势能逐渐增大D．带电粒子在M点所受电场力大于在N点所受电场力6．一节干电池的电动势为1.5V，这表示()A．电池中每通过1C的电荷量，该电池能将1.5J的化学能转变成电势能B．该电池接入电路工作时，电池两极间的电压恒为1.5VC．该电池存储的电能一定比电动势为1.2V的电池存储的电能多D．将1C的电子由该电池负极移送到正极的过程中，非静电力做了1.5J的功二、多选题7．直流电路如图所示，闭合开关S后，在滑动变阻器的滑片P向右移动时，电源的（）A．总功率一定增大B．效率一定增大C．内部损耗功率一定减小D．输出功率一定先增大后减小8．如图电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表V、A1、A2的示数分别为U、I1、I2．现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（）A．U增大，I1增大，I2减小B．U减小，I1增大，I2增大C．I1变化量的绝对值小于I2变化量的绝对值D．U变化量的绝对值小于电源内电压变化量的绝对值第II卷（非选择题)三、实验题9．图甲是一个欧姆表的电路结构图，图乙是其表盘(表盘刻度值是按照表内电池电动势为1.5V的正常值而刻制的)。已知在电流满偏刻度的处所标的电阻值为15Ω，如图乙所示。则该欧姆表的内阻(即Rg、r与R之和)为_____Ω；在电流满偏刻度的B点所标的电阻值为____Ω。10．用电流表和电压表测定电池的电动势E和内电阻r，所用的电路如图1所示，一位同学测得的6组数据如下表中所示．组别I/（A）U/（V）10.121.3720.201.3230.311.2440.321.1850.501.1060.571.05（1）试根据这些数据在图2中作出U﹣I图线；（2）根据图线得出电池的电动势E=V，根据图线得出的电池内阻r=Ω．四、解答题11．如图所示，一重力不计的带电粒子从平行板电容器的上极板左边缘处以某一速度沿极板方向射入电容器。若平行板电容器所带电荷量为Q1，该粒子经时间t1恰好打在下极板正中间，若平行板电容器所带电荷量为Q2，该粒子经时间t2恰好沿下极板边缘飞出。不考虑平行板电容器的边缘效应，求两种情...
