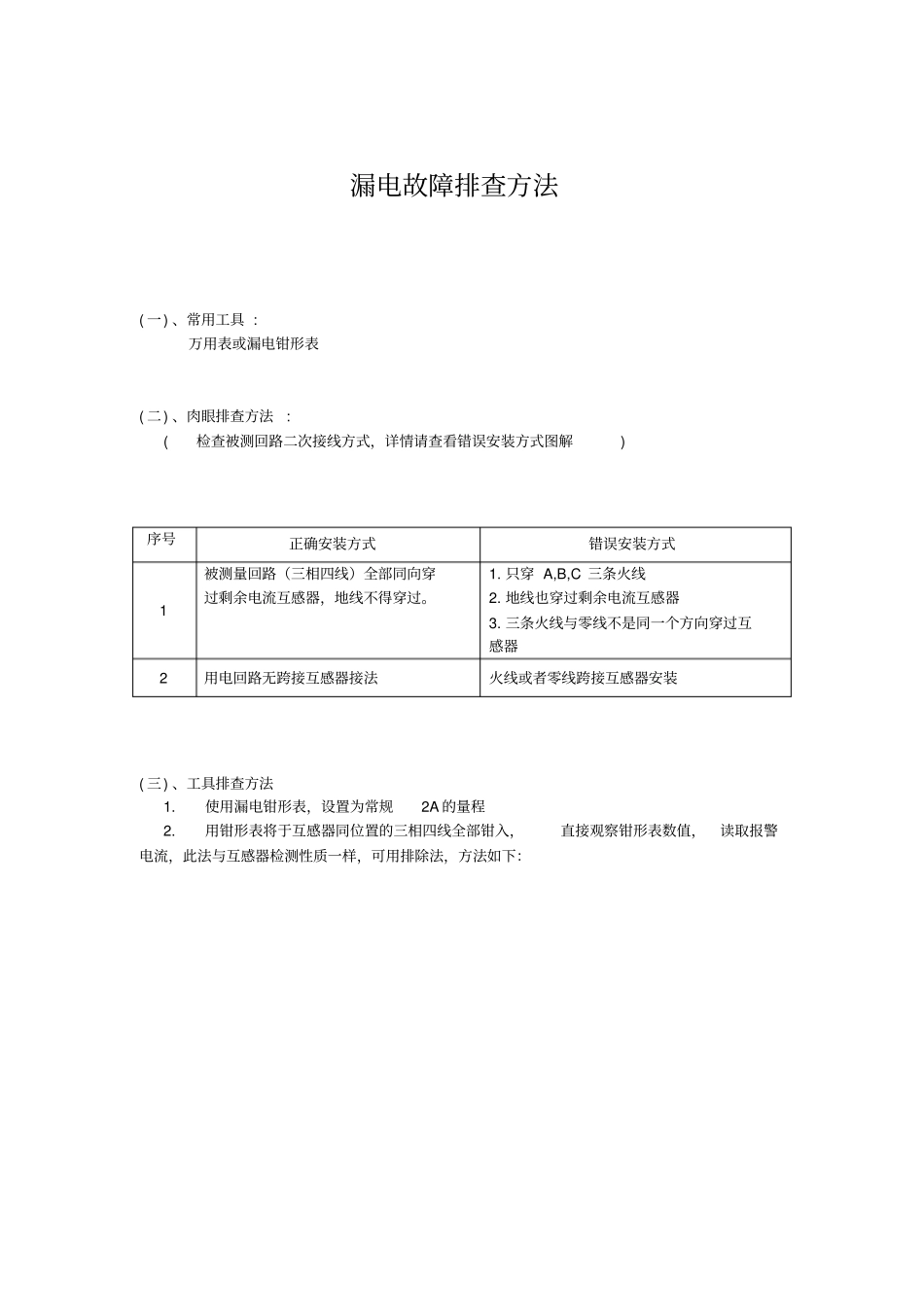

漏电故障排查方法(一)、常用工具:万用表或漏电钳形表(二)、肉眼排查方法:(检查被测回路二次接线方式,详情请查看错误安装方式图解)序号正确安装方式错误安装方式1被测量回路(三相四线)全部同向穿过剩余电流互感器,地线不得穿过。1.只穿A,B,C三条火线2.地线也穿过剩余电流互感器3.三条火线与零线不是同一个方向穿过互感器2用电回路无跨接互感器接法火线或者零线跨接互感器安装(三)、工具排查方法1.使用漏电钳形表,设置为常规2A的量程2.用钳形表将于互感器同位置的三相四线全部钳入,直接观察钳形表数值,读取报警电流,此法与互感器检测性质一样,可用排除法,方法如下:发现漏电值其他电源箱柜上的用电设备是否用到该火线等检查零线是否被皮连接于布线管道检查用电设备是否有泄露电流检查电线是否潮湿、破皮、淋湿4P段路器3P段路器4P断路器不动,关闭所有二级微断开关直接关闭3P断路器没有电流,肯定为负载回路异常没有电流,肯定为负载回路异常有电流,判断为零线存在电流,串箱现象有电流,判断为零线存在电流,串箱现象问题找出,查串箱接线问题找出,查串箱接线关闭所有二级微断开关,合上3P断路器微断一路一路往上送电,观察电流表变化,发现电流表数值上升,回路肯定有问题确定该回路该回路还有下级分路,可继续往下排查,方法与上面相同如果没有下级分路检查零线是否错接于地线上造成固有漏电3.如果钳形表大小无法直接将三相四线同时钳入,可直接测量地线是否存在电流,若有电流证明该回路存在漏电(但没有电流并不能说明不存在漏电现象,可能由其它地方的共地接线到处泄露电流)排查方法如下:1.测量出总地线有电流2.逐一排查测量各分回路地线是否有电流,地线有电流该回路异常存在漏电故障3.根据异常回路查出该用电设备回路故障,排查故障。4.在不通电的情况下探测器报警(已经排除监控探测器问题)由于现场部分配电箱使用的是3P断路器,主观性认为关掉3P断路器后,已经不再用电,不会存在漏电。“断路器关闭后肯定不用电,哪来的漏电”这句话没错,问题是在于该配电箱的零线被其它回路占用了(串接了),中性线还存在电流,使用漏电钳形表直接测量零线,排查故障。
