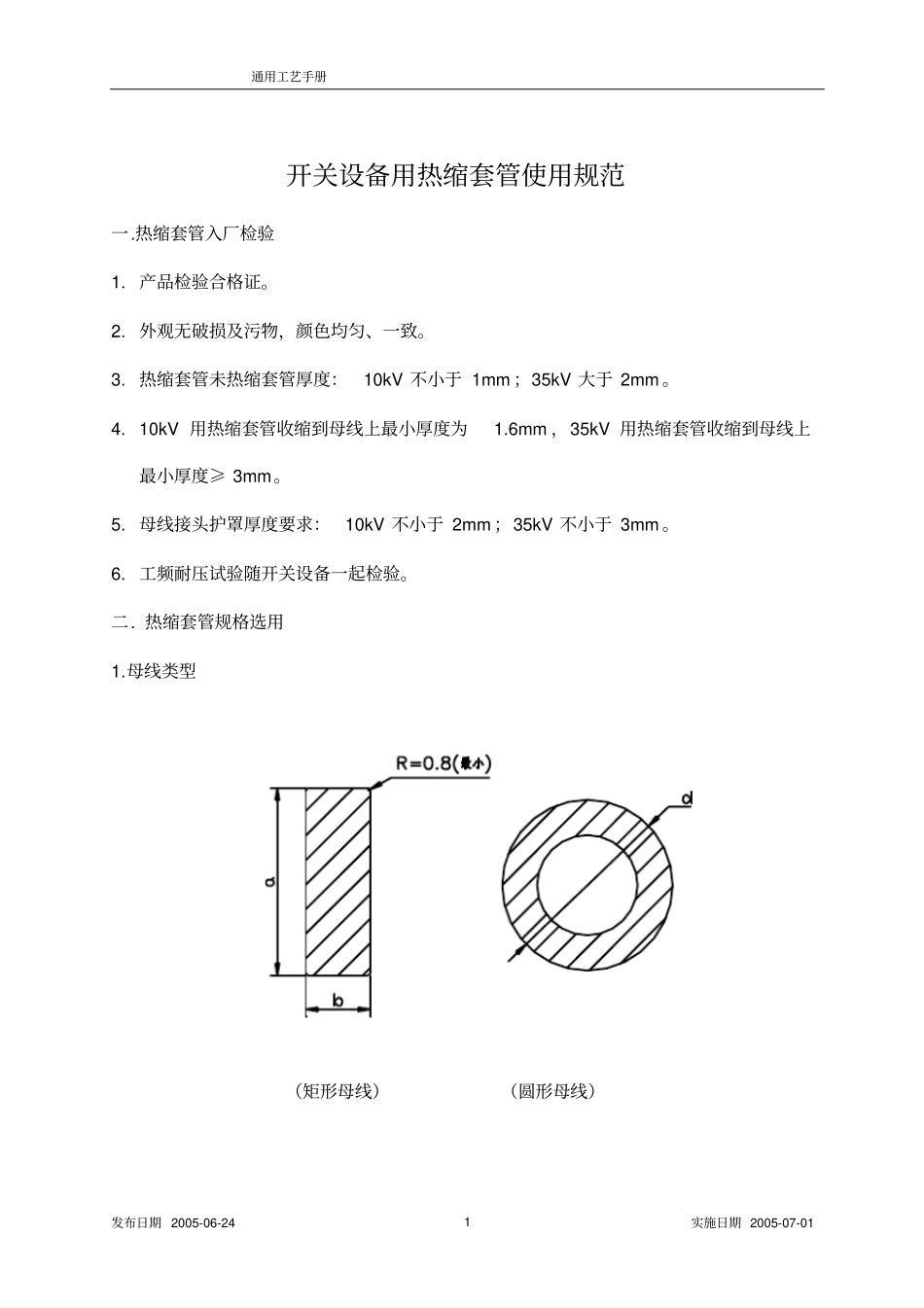

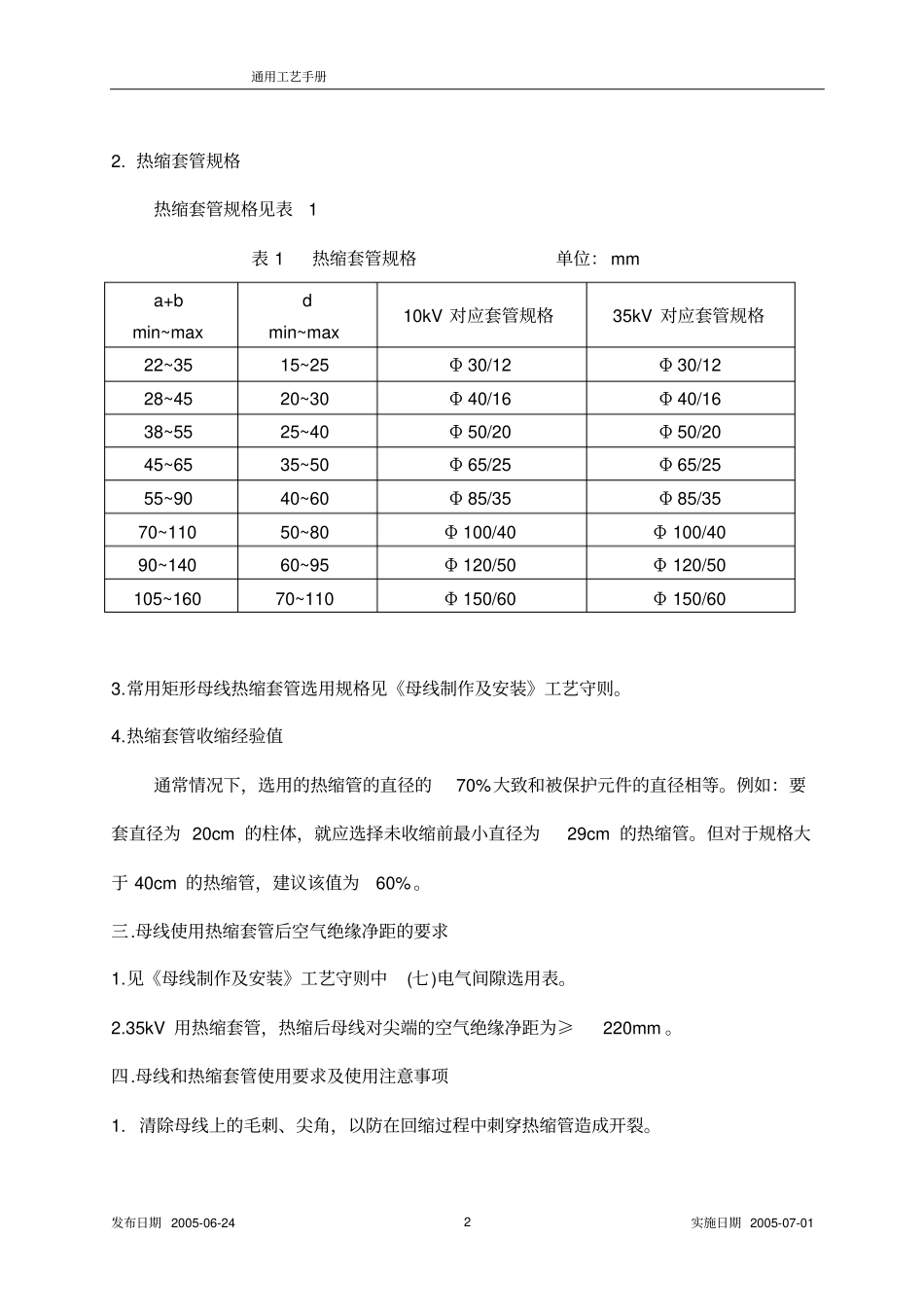

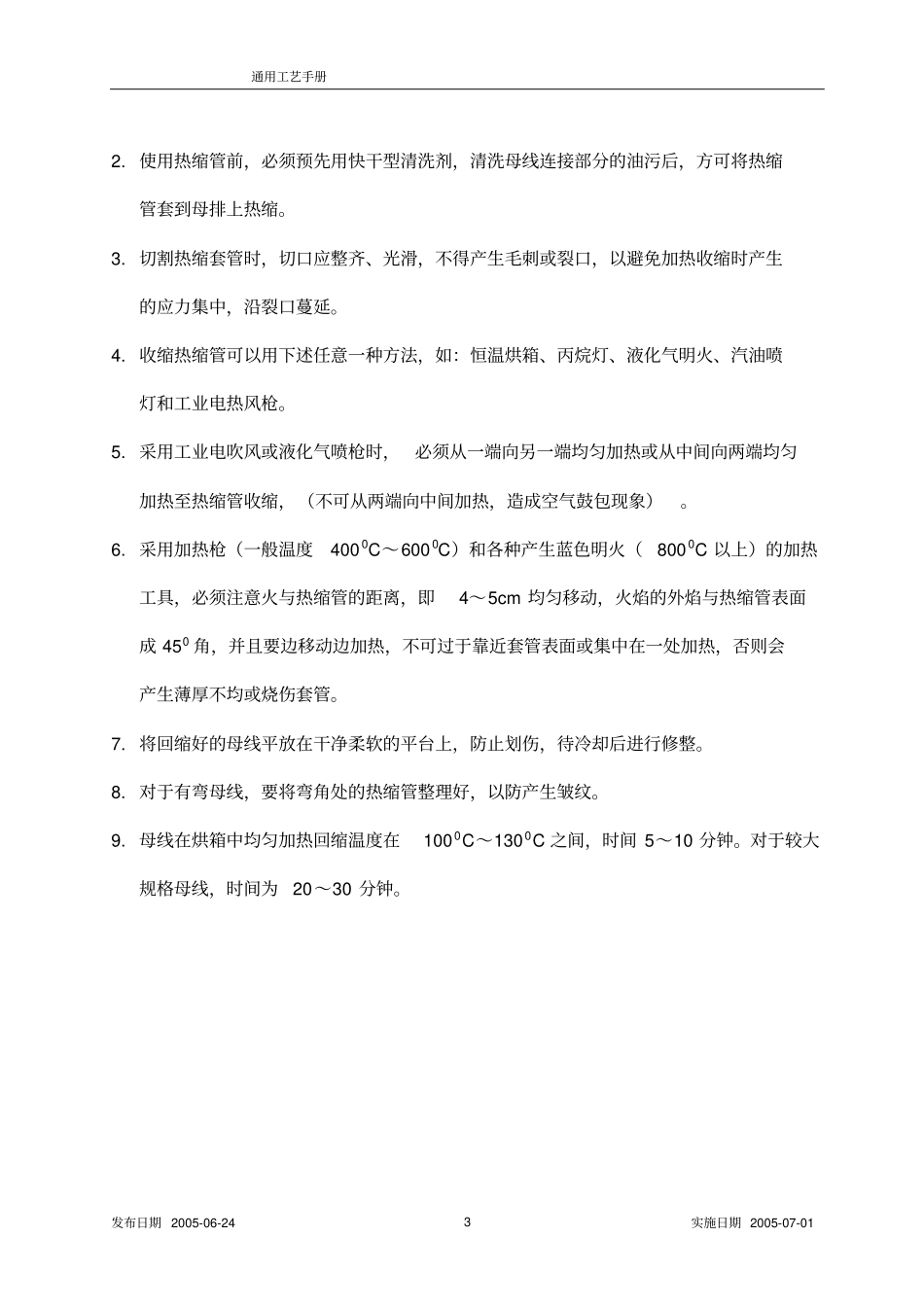

通用工艺手册发布日期2005-06-24实施日期2005-07-011开关设备用热缩套管使用规范一.热缩套管入厂检验1.产品检验合格证。2.外观无破损及污物，颜色均匀、一致。3.热缩套管未热缩套管厚度：10kV不小于1mm；35kV大于2mm。4.10kV用热缩套管收缩到母线上最小厚度为1.6mm，35kV用热缩套管收缩到母线上最小厚度≥3mm。5.母线接头护罩厚度要求：10kV不小于2mm；35kV不小于3mm。6.工频耐压试验随开关设备一起检验。二.热缩套管规格选用1.母线类型（矩形母线）（圆形母线）通用工艺手册发布日期2005-06-24实施日期2005-07-0122.热缩套管规格热缩套管规格见表1表1热缩套管规格单位：mma+bmin~maxdmin~max10kV对应套管规格35kV对应套管规格22~3515~25Φ30/12Φ30/1228~4520~30Φ40/16Φ40/1638~5525~40Φ50/20Φ50/2045~6535~50Φ65/25Φ65/2555~9040~60Φ85/35Φ85/3570~11050~80Φ100/40Φ100/4090~14060~95Φ120/50Φ120/50105~16070~110Φ150/60Φ150/603.常用矩形母线热缩套管选用规格见《母线制作及安装》工艺守则。4.热缩套管收缩经验值通常情况下，选用的热缩管的直径的70%大致和被保护元件的直径相等。例如：要套直径为20cm的柱体，就应选择未收缩前最小直径为29cm的热缩管。但对于规格大于40cm的热缩管，建议该值为60%。三.母线使用热缩套管后空气绝缘净距的要求1.见《母线制作及安装》工艺守则中(七)电气间隙选用表。2.35kV用热缩套管，热缩后母线对尖端的空气绝缘净距为≥220mm。四.母线和热缩套管使用要求及使用注意事项1.清除母线上的毛刺、尖角，以防在回缩过程中刺穿热缩管造成开裂。通用工艺手册发布日期2005-06-24实施日期2005-07-0132.使用热缩管前，必须预先用快干型清洗剂，清洗母线连接部分的油污后，方可将热缩管套到母排上热缩。3.切割热缩套管时，切口应整齐、光滑，不得产生毛刺或裂口，以避免加热收缩时产生的应力集中，沿裂口蔓延。4.收缩热缩管可以用下述任意一种方法，如：恒温烘箱、丙烷灯、液化气明火、汽油喷灯和工业电热风枪。5.采用工业电吹风或液化气喷枪时，必须从一端向另一端均匀加热或从中间向两端均匀加热至热缩管收缩，（不可从两端向中间加热，造成空气鼓包现象）。6.采用加热枪（一般温度4000C～6000C）和各种产生蓝色明火（8000C以上）的加热工具，必须注意火与热缩管的距离，即4～5cm均匀移动，火焰的外焰与热缩管表面成450角，并且要边移动边加热，不可过于靠近套管表面或集中在一处加热，否则会产生薄厚不均或烧伤套管。7.将回缩好的母线平放在干净柔软的平台上，防止划伤，待冷却后进行修整。8.对于有弯母线，要将弯角处的热缩管整理好，以防产生皱纹。9.母线在烘箱中均匀加热回缩温度在1000C～1300C之间，时间5～10分钟。对于较大规格母线，时间为20～30分钟。通用工艺手册发布日期2005-06-24实施日期2005-07-0142005.06.22
