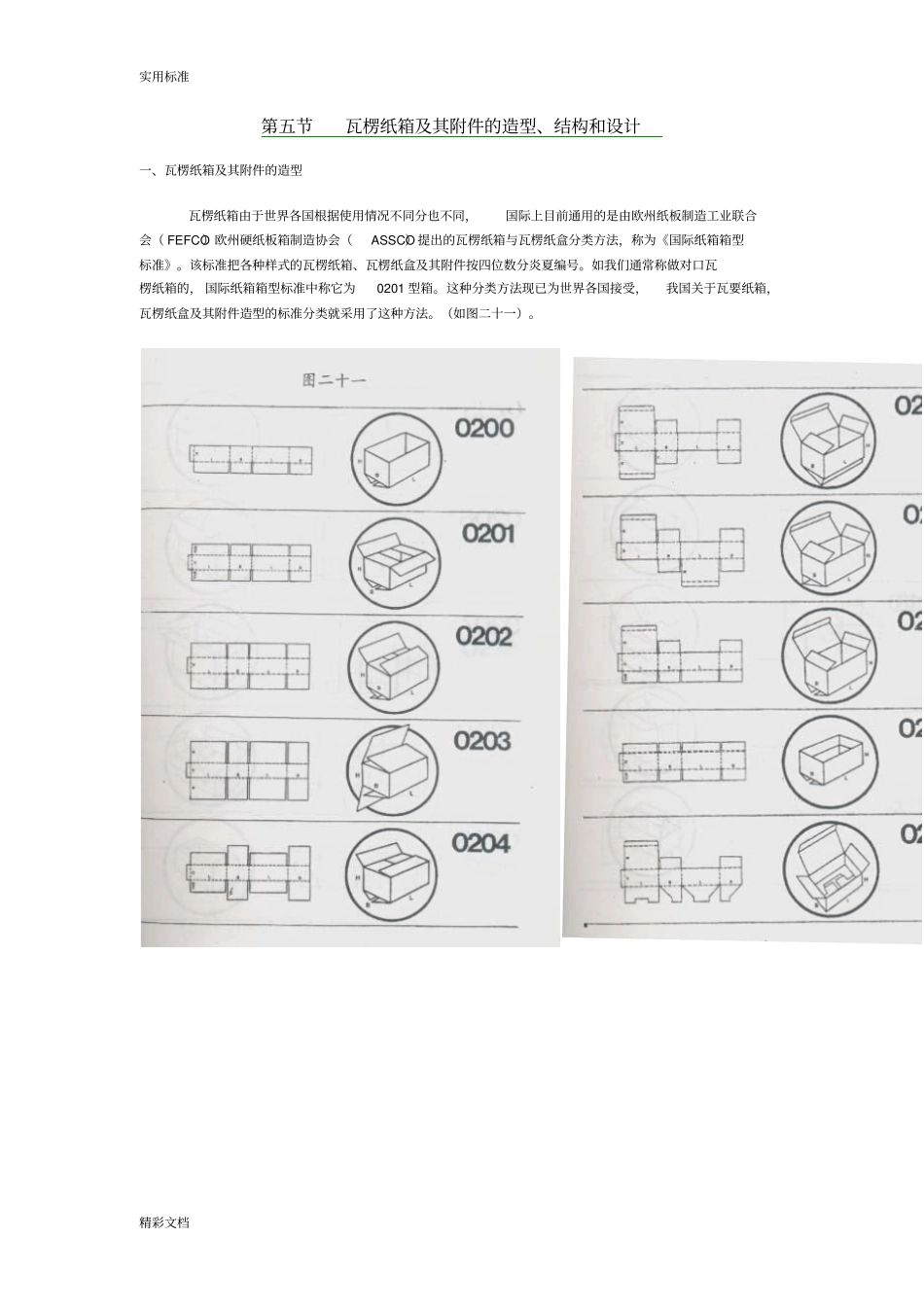

实用标准精彩文档第五节瓦楞纸箱及其附件的造型、结构和设计一、瓦楞纸箱及其附件的造型瓦楞纸箱由于世界各国根据使用情况不同分也不同，国际上目前通用的是由欧州纸板制造工业联合会（FEFCO）欧州硬纸板箱制造协会（ASSCO）提出的瓦楞纸箱与瓦楞纸盒分类方法，称为《国际纸箱箱型标准》。该标准把各种样式的瓦楞纸箱、瓦楞纸盒及其附件按四位数分炎夏编号。如我们通常称做对口瓦楞纸箱的，国际纸箱箱型标准中称它为0201型箱。这种分类方法现已为世界各国接受，我国关于瓦要纸箱，瓦楞纸盒及其附件造型的标准分类就采用了这种方法。（如图二十一）。实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档实用标准精彩文档2、制造尺寸内径尺寸加所使用的瓦楞纸板的厚度为制造尺寸。3、外径尺寸实际制造的尺寸加是所使用的瓦楞纸板的厚度为外径尺寸。用瓦楞纸板制作瓦楞纸箱，为了使瓦楞纸板良好的弯折，就要采用压线的方法，通过压线使瓦楞纸板的结构破坏会使里纸收缩，面纸延伸，这就反映出了瓦楞纸板的压线与瓦楞纸箱尺寸的关系。这种关系（如图二十二）。实用标准精彩文档不管是以三点式或五点式压线方法成型瓦楞纸箱，压线轮底线的凸出部分会把瓦楞纸板的受压部位挤进瓦楞纸板的中心位置。所以，瓦楞纸箱的内径尺寸要比瓦楞纸箱展开时时的线与压线间的距离要略短一些。这样就要把缩乔石那部分尺寸加进去，这个加进去的尺寸与使用的瓦楞纸板的厚度密切相关（见表十五）。在制作瓦楞纸箱时，内装商品的外径尺寸和瓦楞纸箱的内径尺寸之间，必须满足以下关系：瓦楞纸箱的内径尺寸>内装商品的外径尺寸而瓦楞纸箱的内径尺寸和外径尺寸之间，又必须满足以下关系：瓦楞纸箱的外径尺寸=瓦楞纸箱内径尺寸+两个瓦楞纸板的厚度表十五瓦楞纸箱内径尺寸的修正系数单位：mm长度方向L宽度方向B高度方向H小型箱中型箱大型箱3-73-71-33-45-7瓦楞纸箱在设计中多为瓦楞纸板经压线而弯折成为U形或L形，有时通过模切或平压加工成为两条高、低压线，这种弯折变化使瓦楞纸板的延伸尺寸成了瓦楞纸箱设计的基本尺寸。其设计的基本概念和基本附加尺寸（如图二十三和表十六）。实用标准精彩文档表十六瓦楞纸箱设计的基本附加尺寸单位：mm压线类型楞型U型L型高低压线A633B312C522E955AB201涂膜板纸100-0.5瓦楞纸箱在实际生产中还要根据具体使用的设备选择适当的修正系数和附加尺寸。目前我国使用的02类瓦楞纸箱制造尺寸和日本使用的A型瓦楞纸箱制造尺寸的修正系数（见表十七、十八）。表十七我国使用的02类瓦楞纸箱制造尺寸的修正系数单位：mm名称瓦楞纸箱结构单瓦楞（A）双瓦楞（AA）三瓦楞（AAA）一页成型二页成型一页成型二页成型四页成型二页成型四页成型长度L1L266688881010宽度B1B26448868高度H881616162020表十八日本使用的A型瓦楞纸箱制造尺寸的修正系数单位：mm名称楞型单瓦楞纸板双瓦楞纸板ABEAB长度L1L264322196宽度B16329实用标准精彩文档B23215高度H96318另外，瓦楞纸箱外摇盖的制造尺寸也是需要注意的一个关键部位。在瓦楞纸箱外摇盖对接封合的箱型中，如0201、0204、0207等，摇盖宽度制造尺寸理论值应为箱宽制造尺寸的二分之一。但是，由于内摇盖的回弹作用，外摇盖必然在对接处产生一定的间隙。因此，对接的外摇盖宽度制造尺寸出应加上一个修正值，这个修正值称为摇盖伸长系数（见表十九）。表十九我国目前使用的摇盖伸长系数单位：mm名称纸箱结构单瓦楞（A）双瓦楞（AA）三瓦楞（AAA）一页成型二页成型一页成型二页成型四页成型二页成型四页成型伸长系数3355577我们制作瓦楞纸箱是根据内径尺寸来设计的。因为内径尺寸比较容易确定，它以实物测量或者以组合套装、合理的排列方式的外径尺寸来实现并确定。但在实际操作中，吵论是运费的计算，还是箱面标志中的体积，都要以外径尺寸为准。因此在瓦楞纸箱设计中，不仅要根据内径尺寸来确定制造尺寸，还要根据...
