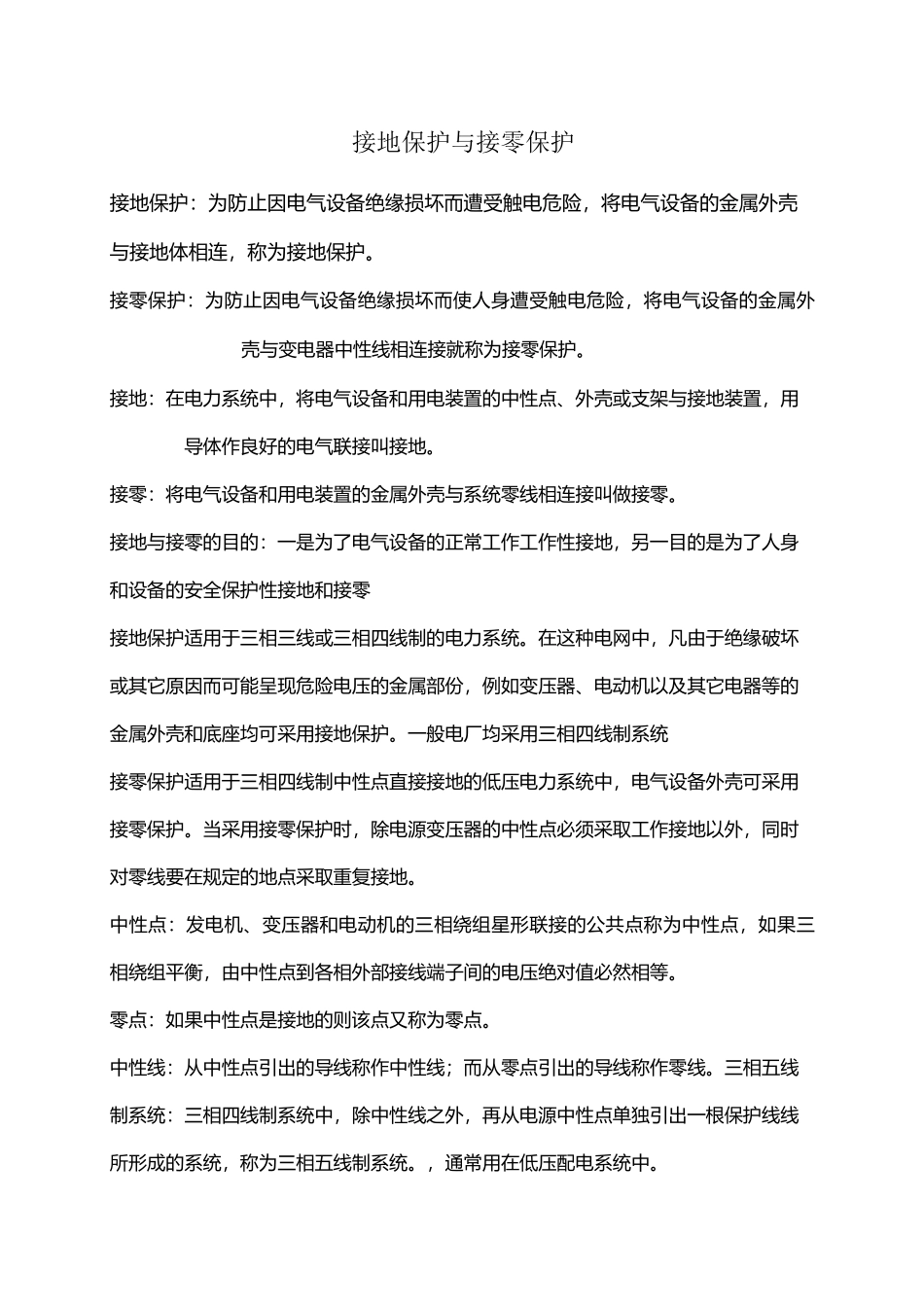

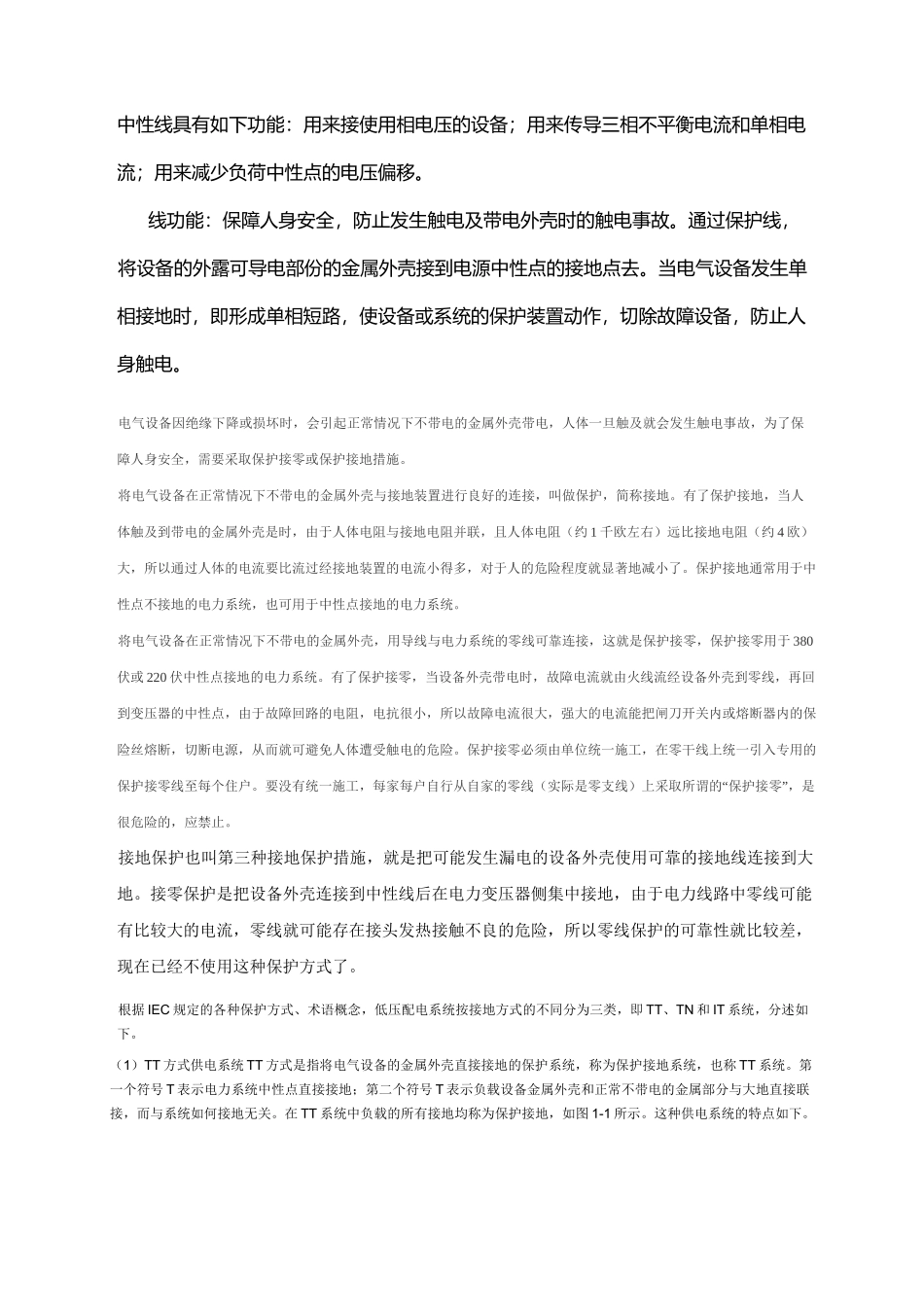

接地保护与接零保护接地保护：为防止因电气设备绝缘损坏而遭受触电危险，将电气设备的金属外壳与接地体相连，称为接地保护。接零保护：为防止因电气设备绝缘损坏而使人身遭受触电危险，将电气设备的金属外壳与变电器中性线相连接就称为接零保护。接地：在电力系统中，将电气设备和用电装置的中性点、外壳或支架与接地装置，用导体作良好的电气联接叫接地。接零：将电气设备和用电装置的金属外壳与系统零线相连接叫做接零。接地与接零的目的：一是为了电气设备的正常工作工作性接地，另一目的是为了人身和设备的安全保护性接地和接零接地保护适用于三相三线或三相四线制的电力系统。在这种电网中，凡由于绝缘破坏或其它原因而可能呈现危险电压的金属部份，例如变压器、电动机以及其它电器等的金属外壳和底座均可采用接地保护。一般电厂均采用三相四线制系统接零保护适用于三相四线制中性点直接接地的低压电力系统中，电气设备外壳可采用接零保护。当采用接零保护时，除电源变压器的中性点必须采取工作接地以外，同时对零线要在规定的地点采取重复接地。中性点：发电机、变压器和电动机的三相绕组星形联接的公共点称为中性点，如果三相绕组平衡，由中性点到各相外部接线端子间的电压绝对值必然相等。零点：如果中性点是接地的则该点又称为零点。中性线：从中性点引出的导线称作中性线；而从零点引出的导线称作零线。三相五线制系统：三相四线制系统中，除中性线之外，再从电源中性点单独引出一根保护线线所形成的系统，称为三相五线制系统。，通常用在低压配电系统中。中性线具有如下功能：用来接使用相电压的设备；用来传导三相不平衡电流和单相电流；用来减少负荷中性点的电压偏移。线功能：保障人身安全，防止发生触电及带电外壳时的触电事故。通过保护线，将设备的外露可导电部份的金属外壳接到电源中性点的接地点去。当电气设备发生单相接地时，即形成单相短路，使设备或系统的保护装置动作，切除故障设备，防止人身触电。电气设备因绝缘下降或损坏时，会引起正常情况下不带电的金属外壳带电，人体一旦触及就会发生触电事故，为了保障人身安全，需要采取保护接零或保护接地措施。将电气设备在正常情况下不带电的金属外壳与接地装置进行良好的连接，叫做保护，简称接地。有了保护接地，当人体触及到带电的金属外壳是时，由于人体电阻与接地电阻并联，且人体电阻（约1千欧左右）远比接地电阻（约4欧）大，所以通过人体的电流要比流过经接地装置的电流小得多，对于人的危险程度就显著地减小了。保护接地通常用于中性点不接地的电力系统，也可用于中性点接地的电力系统。将电气设备在正常情况下不带电的金属外壳，用导线与电力系统的零线可靠连接，这就是保护接零，保护接零用于380伏或220伏中性点接地的电力系统。有了保护接零，当设备外壳带电时，故障电流就由火线流经设备外壳到零线，再回到变压器的中性点，由于故障回路的电阻，电抗很小，所以故障电流很大，强大的电流能把闸刀开关内或熔断器内的保险丝熔断，切断电源，从而就可避免人体遭受触电的危险。保护接零必须由单位统一施工，在零干线上统一引入专用的保护接零线至每个住户。要没有统一施工，每家每户自行从自家的零线（实际是零支线）上采取所谓的“保护接零”，是很危险的，应禁止。接地保护也叫第三种接地保护措施，就是把可能发生漏电的设备外壳使用可靠的接地线连接到大地。接零保护是把设备外壳连接到中性线后在电力变压器侧集中接地，由于电力线路中零线可能有比较大的电流，零线就可能存在接头发热接触不良的危险，所以零线保护的可靠性就比较差，现在已经不使用这种保护方式了。根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。（1）TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备金属外壳和正常不带电的金属部分与大地直接联接，而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地，如图1-1所示。这种供电系统的...
