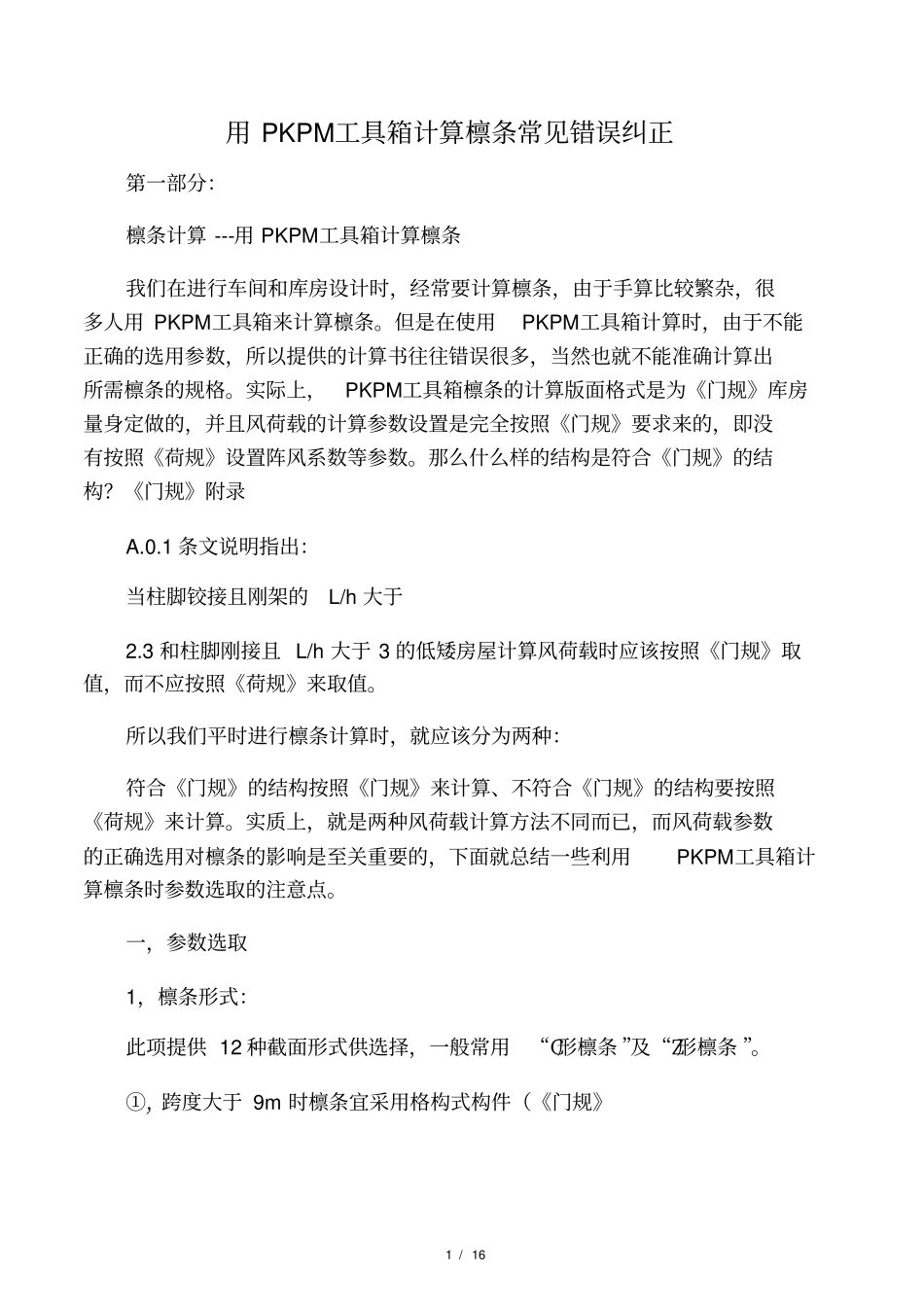

用PKPM工具箱计算檩条常见错误纠正_第1页
1/16

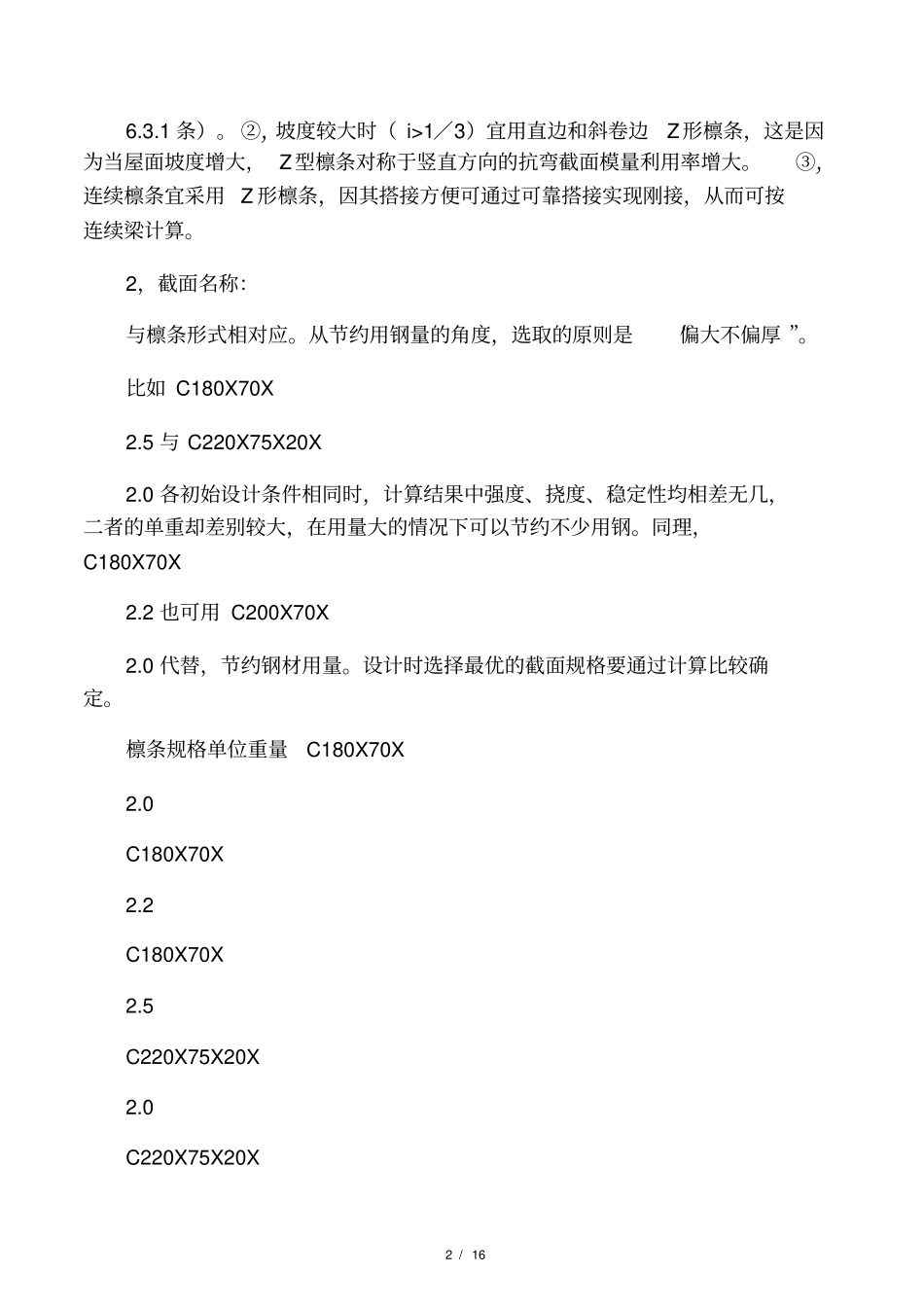

用PKPM工具箱计算檩条常见错误纠正_第2页
2/16

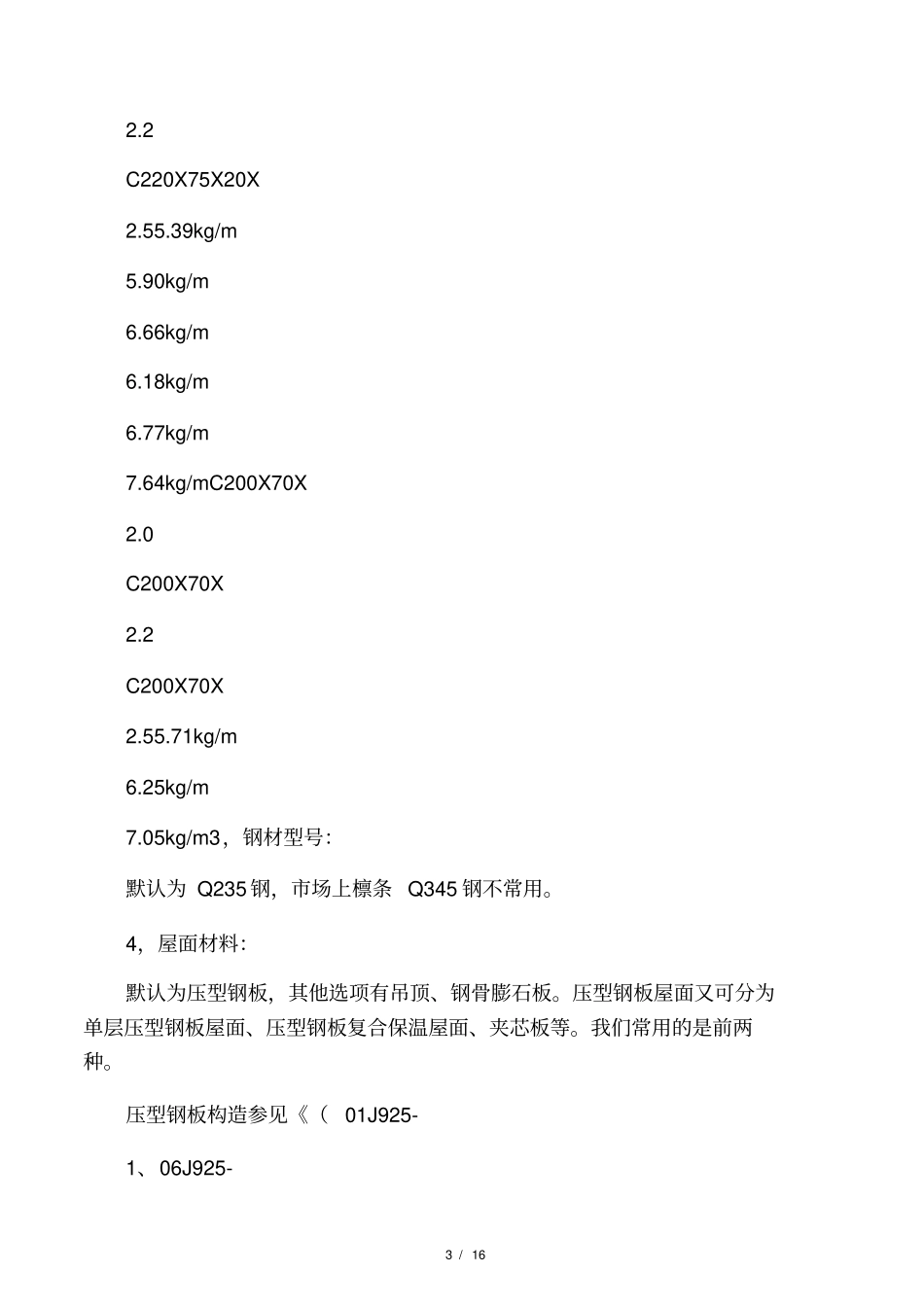

用PKPM工具箱计算檩条常见错误纠正_第3页
3/16
1/16用PKPM工具箱计算檩条常见错误纠正第一部分:檩条计算---用PKPM工具箱计算檩条我们在进行车间和库房设计时,经常要计算檩条,由于手算比较繁杂,很多人用PKPM工具箱来计算檩条。但是在使用PKPM工具箱计算时,由于不能正确的选用参数,所以提供的计算书往往错误很多,当然也就不能准确计算出所需檩条的规格。实际上,PKPM工具箱檩条的计算版面格式是为《门规》库房量身定做的,并且风荷载的计算参数设置是完全按照《门规》要求来的,即没有按照《荷规》设置阵风系数等参数。那么什么样的结构是符合《门规》的结构?《门规》附录A.0.1条文说明指出:当柱脚铰接且刚架的L/h大于2.3和柱脚刚接且L/h大于3的低矮房屋计算风荷载时应该按照《门规》取值,而不应按照《荷规》来取值。所以我们平时进行檩条计算时,就应该分为两种:符合《门规》的结构按照《门规》来计算、不符合《门规》的结构要按照《荷规》来计算。实质上,就是两种风荷载计算方法不同而已,而风荷载参数的正确选用对檩条的影响是至关重要的,下面就总结一些利用PKPM工具箱计算檩条时参数选取的注意点。一,参数选取1,檩条形式:此项提供12种截面形式供选择,一般常用“C形檩条”及“Z形檩条”。①,跨度大于9m时檩条宜采用格构式构件(《门规》2/166.3.1条)。②,坡度较大时(i>1/3)宜用直边和斜卷边Z形檩条,这是因为当屋面坡度增大,Z型檩条对称于竖直方向的抗弯截面模量利用率增大。③,连续檩条宜采用Z形檩条,因其搭接方便可通过可靠搭接实现刚接,从而可按连续梁计算。2,截面名称:与檩条形式相对应。从节约用钢量的角度,选取的原则是“偏大不偏厚”。比如C180X70X2.5与C220X75X20X2.0各初始设计条件相同时,计算结果中强度、挠度、稳定性均相差无几,二者的单重却差别较大,在用量大的情况下可以节约不少用钢。同理,C180X70X2.2也可用C200X70X2.0代替,节约钢材用量。设计时选择最优的截面规格要通过计算比较确定。檩条规格单位重量C180X70X2.0C180X70X2.2C180X70X2.5C220X75X20X2.0C220X75X20X3/162.2C220X75X20X2.55.39kg/m5.90kg/m6.66kg/m6.18kg/m6.77kg/m7.64kg/mC200X70X2.0C200X70X2.2C200X70X2.55.71kg/m6.25kg/m7.05kg/m3,钢材型号:默认为Q235钢,市场上檩条Q345钢不常用。4,屋面材料:默认为压型钢板,其他选项有吊顶、钢骨膨石板。压型钢板屋面又可分为单层压型钢板屋面、压型钢板复合保温屋面、夹芯板等。我们常用的是前两种。压型钢板构造参见《(01J925-1、06J925-4/162、08J925-3)压型钢板、夹芯板屋面及墙体建筑构造》图集。5,屋面倾角:默认为5.711°为10%的屋面坡度,根据实际情况修改。6,檩条间距:默认为1.5米。常用屋面檩条间距取值为1.2~1.5米。7,檩条跨度:根据门刚间距填写。8,净截面系数:一般考虑檩条开孔取0.95.9,屋面荷载:A,屋面自重(不含檩条自重)(KN/m2):默认为0.3KN/m2.用到的如果是单层压型钢板,其自重一般不超过0.1KN/m2,应如实计算填写;如果屋面采用夹芯板或复合保温屋面,可根据建筑材料具体规格查《荷规》如实填写,一般都不超过5/160.3KN/m2。此值对檩条计算风吸力时有很大影响,所以要按实际填写,不能偏大。B,屋面活载(KN/m2):取值0.5(《门规》3.2.2条、《荷规》5.3.1条),不能误取0.3,因为檩条是屋面构件,只有计算刚架构件时才能按3.2.2条注考虑取0.3(《门规》3.2.2条文说明)C,雪荷载(KN/m2):据《荷规》表E.5取值。D,积灰荷载(KN/m2):据《荷规》5.4取值,我们饲料厂设计一般用不着。E,施工荷载(作用在跨中)(KN):取值不应小于1(《荷规》5.5.1.1条)10,屋面板能阻止檩条上翼缘侧向失稳:6/16当屋面板为压型钢板等有一定刚度的板材(这里指夹芯板或基板厚度大于0.66mm的压型钢板),且屋面板与檩条有可靠连接时,可以选择“屋面板能阻止檩条上翼缘侧向失稳”。通常说的可靠连接是指自攻钉连接,对于扣合式屋盖,屋面板与檩条间有松动余地,不能保证檩条上翼缘稳定。当选择这个选项,在恒、活或风压力向下作用荷载下,檩条上翼缘受压,则只计算强度不计算稳定。没有选择这个选项,则檩条上翼缘受压时,强度、稳定都需要计算。关...
