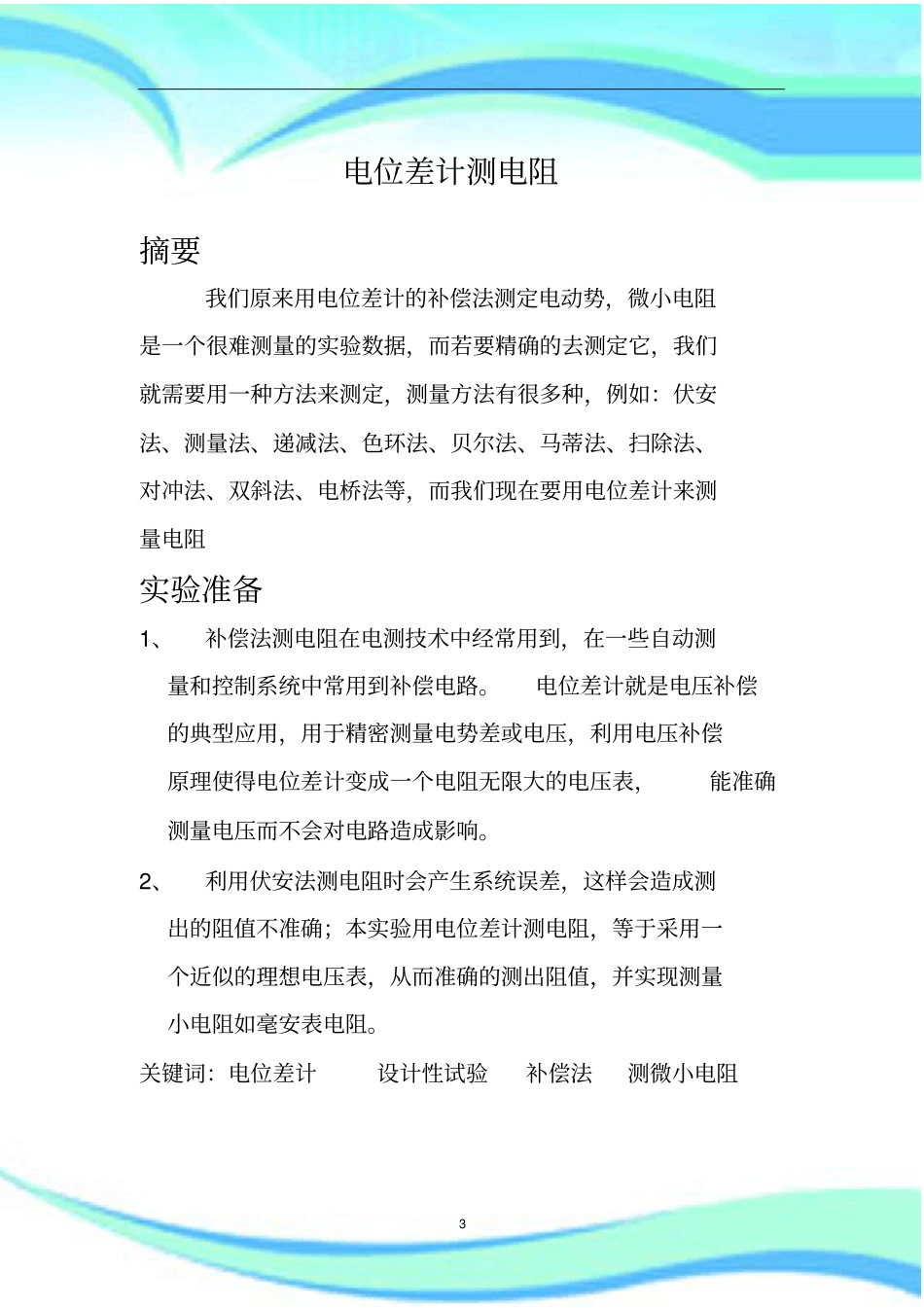

电位差计测电阻2————————————————————————————————作者：————————————————————————————————日期：3电位差计测电阻摘要我们原来用电位差计的补偿法测定电动势，微小电阻是一个很难测量的实验数据，而若要精确的去测定它，我们就需要用一种方法来测定，测量方法有很多种，例如：伏安法、测量法、递减法、色环法、贝尔法、马蒂法、扫除法、对冲法、双斜法、电桥法等，而我们现在要用电位差计来测量电阻实验准备1、补偿法测电阻在电测技术中经常用到，在一些自动测量和控制系统中常用到补偿电路。电位差计就是电压补偿的典型应用，用于精密测量电势差或电压，利用电压补偿原理使得电位差计变成一个电阻无限大的电压表，能准确测量电压而不会对电路造成影响。2、利用伏安法测电阻时会产生系统误差，这样会造成测出的阻值不准确；本实验用电位差计测电阻，等于采用一个近似的理想电压表，从而准确的测出阻值，并实现测量小电阻如毫安表电阻。关键词：电位差计设计性试验补偿法测微小电阻4实验目的：1、掌握电学实验操作规程，严格规范操作2、掌握电位差计的使用方法，了解补偿法的原理3、学会设计实验，懂得灵活运用所学知识完成设计性实验4、加深对数据处理的印象并熟练掌握实验原理及方法：1、补偿法当两直流电路的同极性端相连且其电势大小恰恰相等时，回路中无电流通过，灵敏电流计指针为零，这时电路达到平衡。2、UJ25型电位差计原理图：5工作原理：UJ25电位差计是一种高电势电位差计，测量上限为1.911110V，准确度为0.01级，工作电流I0=0.1mA。RAB为两个步进的电阻旋钮，标有不同温度的标准电池电动势之值，当调节工作电流时作标准电池电动势的修正之用。Rp作调节工作电流I之用。RCD是标有电压值的六个大旋钮，可以测出未知电压的值。左下角的功能转换开关，当其处于断时，电位差计不工作；处于N时，接入EN可进行工作电流的检查和调整：处于X1或X2时，测第一路或第二路未知电压。3、实验电路图6（其中a、b与c、d分别接入电位差计的未知1和未知2）测量公式：Rx=R0×(U1/U2);(其中，R0为已知电阻，U1、U2为电位差计未知1、未知2的示数)实验仪器ZX-21电阻箱、指针式电流表、稳压电源、标准电压、待测电阻、毫安表（电阻待测）、UJ25型电位差计、开关、导线若干。实验内容及步骤1、准备工作：①调节电位差计的工作电流：将功能开关置于“N”处，温度补偿电阻RAB旋至修正后的标准电池电动势“1.018__”后两位，分别按下“粗”“细”指针，调节Rp至检流器指零。②检验电路：根据未知电阻上的大概值（对毫安表阻值进行预估），7估计电流表量程，并进行试触，观察电流表指针及各器件的功能工作情况，确定电路无误。2、测定未知电阻：①按设计好的电路连接电路图，a、b与c、d分别接入电位差计的未知1和未知2，将指针式电流表接入电位差计，将电位差计和稳压电源（电压可调节）接通，闭合开关。②将点位差计功能开关置“X1”,分别按下粗细按钮，调节RCD至检流计示数为零，读出此时示数U1.③将电位差计功能转换开关置“X2”，分别按“粗”“细”按钮，调节RCD至检流计指零，读出此时示数U2.3、测定毫安表电阻：步骤同2。实验数据记录与处理1、数据记录：测量内容U1(V)R0(Ω)U2(V)测量未知电阻1.4537801.79051.5279901.70001.61421001.62011.69771101.549481.76891201.4815测量毫安表电阻0.18573100.164270.177759.50.165120.1694290.165720.163728.50.166620.166318.80.16671实验小结通过本次试验，我了解了其实测电阻其实有许多方法，懂得了微小电阻的测量是需要严密精确地，从实验中我们了解到对于接线柱的要求是很高的，如果达不到实验要求会造成比较大的误差，而且最重要的是我们知道了误差的来源，我想我们会通过这一次实验对以后的其他实验误差进行分析来达到减小实验误差的目的，这样我们的实验结果才会令大众信服
