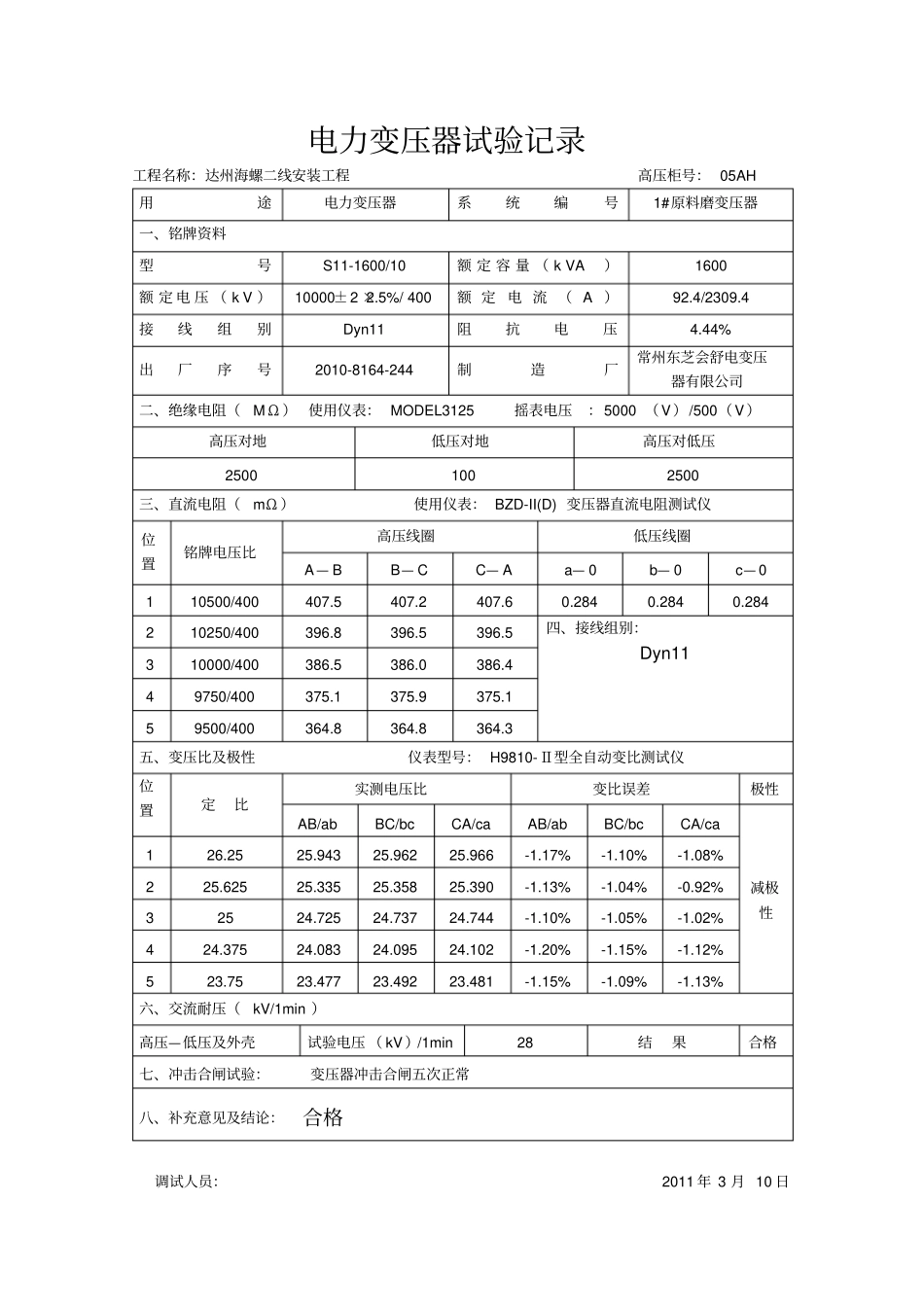

电力变压器试验记录工程名称：达州海螺二线安装工程高压柜号：05AH用途电力变压器系统编号1#原料磨变压器一、铭牌资料型号S11-1600/10额定容量（kVA）1600额定电压（kV）10000±2×2.5%/400额定电流（A）92.4/2309.4接线组别Dyn11阻抗电压4.44%出厂序号2010-8164-244制造厂常州东芝会舒电变压器有限公司二、绝缘电阻（MΩ）使用仪表：MODEL3125摇表电压：5000（V）/500（V）高压对地低压对地高压对低压25001002500三、直流电阻（mΩ）使用仪表：BZD-II(D)变压器直流电阻测试仪位置铭牌电压比高压线圈低压线圈A—BB—CC—Aa—0b—0c—0110500/400407.5407.2407.60.2840.2840.284210250/400396.8396.5396.5四、接线组别：Dyn11310000/400386.5386.0386.449750/400375.1375.9375.159500/400364.8364.8364.3五、变压比及极性仪表型号：H9810-Ⅱ型全自动变比测试仪位置定比实测电压比变比误差极性AB/abBC/bcCA/caAB/abBC/bcCA/ca减极性126.2525.94325.96225.966-1.17%-1.10%-1.08%225.62525.33525.35825.390-1.13%-1.04%-0.92%32524.72524.73724.744-1.10%-1.05%-1.02%424.37524.08324.09524.102-1.20%-1.15%-1.12%523.7523.47723.49223.481-1.15%-1.09%-1.13%六、交流耐压（kV/1min）高压—低压及外壳试验电压（kV）/1min28结果合格七、冲击合闸试验：变压器冲击合闸五次正常八、补充意见及结论：合格调试人员：2011年3月10日电力变压器试验记录工程名称：达州海螺二线安装工程高压柜号：03BH用途电力变压器系统编号2#原料磨变压器一、铭牌资料型号S11-1600/10额定容量（kVA）1600额定电压（kV）10000±2×2.5%/400额定电流（A）92.4/2309.4接线组别Dyn11阻抗电压4.45%出厂序号2010-8057-084制造厂常州东芝会舒电变压器有限公司二、绝缘电阻（MΩ）使用仪表：MODEL3125摇表电压：5000（V）/500（V）高压对地低压对地高压对低压25001002500三、直流电阻（mΩ）使用仪表：BZD-II(D)变压器直流电阻测试仪位置铭牌电压比高压线圈低压线圈A—BB—CC—Aa—0b—0c—0110500/400404.7404.4404.20.2840.2840.284210250/400393.5393.7393.2四、接线组别：Dyn11310000/400382.8382.8382.749750/400371.6371.9371.659500/400361.8361.9361.8五、变压比及极性仪表型号：H9810-Ⅱ型全自动变比测试仪位置定比实测电压比变比误差极性AB/abBC/bcCA/caAB/abBC/bcCA/ca减极性126.2525.94325.95925.959-1.17%-1.11%-1.11%225.62525.33525.35425.492-1.13%-1.06%-0.52%32524.72924.74424.741-1.08%-1.02%-1.04%424.37524.08324.09824.094-1.20%-1.13%-1.15%523.7523.47523.49123.487-1.16%-1.09%-1.11%六、交流耐压（kV/1min）高压—低压及外壳试验电压（kV）/1min28结果合格七、冲击合闸试验：变压器冲击合闸五次正常八、补充意见及结论：合格调试人员：2011年3月10日电力变压器试验记录工程名称：达州海螺二线安装工程高压柜号：05BH用途整流变压器系统编号窑中整流变压器一、铭牌资料型号ZBS11-M-1250/10额定容量（kVA）1250额定电压（kV）10000±2×2.5%/590额定电流（A）72.2/1223.2接线组别Dy11阻抗电压5.99%出厂序号2010-8167-248制造厂常州东芝舒电变压器有限公司二、绝缘电阻（MΩ）使用仪表：MODEL3125摇表电压：5000（V）/500（V）高压对地低压对地高压对低压25001002500三、直流电阻（mΩ）使用仪表：BZD-II(D)变压器直流电阻测试仪位置铭牌电压比高压线圈低压线圈A—BB—CC—Aa—bb—cc—a110500/590724.6722.9724.41.6051.5111.511210250/590704.8703.5704.7四、接线组别：Dy11310000/590686.4685.6685.849750/590666.9665.5666.759500/590647.4647.0646.1五、变压比及极性仪表型号：H9810-Ⅱ型全自动变比测试仪位置定比实测电压比变比误差极性AB/abBC/bcCA/caAB/abBC/bcCA/ca减极性117.79717.59517.61517.608-1.14%-1.02%-1.06%217.37317.16517.18117.179-1.20%-1.10%-1.11%316.95016.76016.77416.773-1.12%-1.04%-1.04%416.52516.33316.34416.339-1.16%-1.09%-1.12%516.10215.90415.92215.922-1.23%-1.12%-1.12%六、交流耐压（kV/1min）高压—低压及外壳试验电压（kV）/1min28结果合格七、冲...
