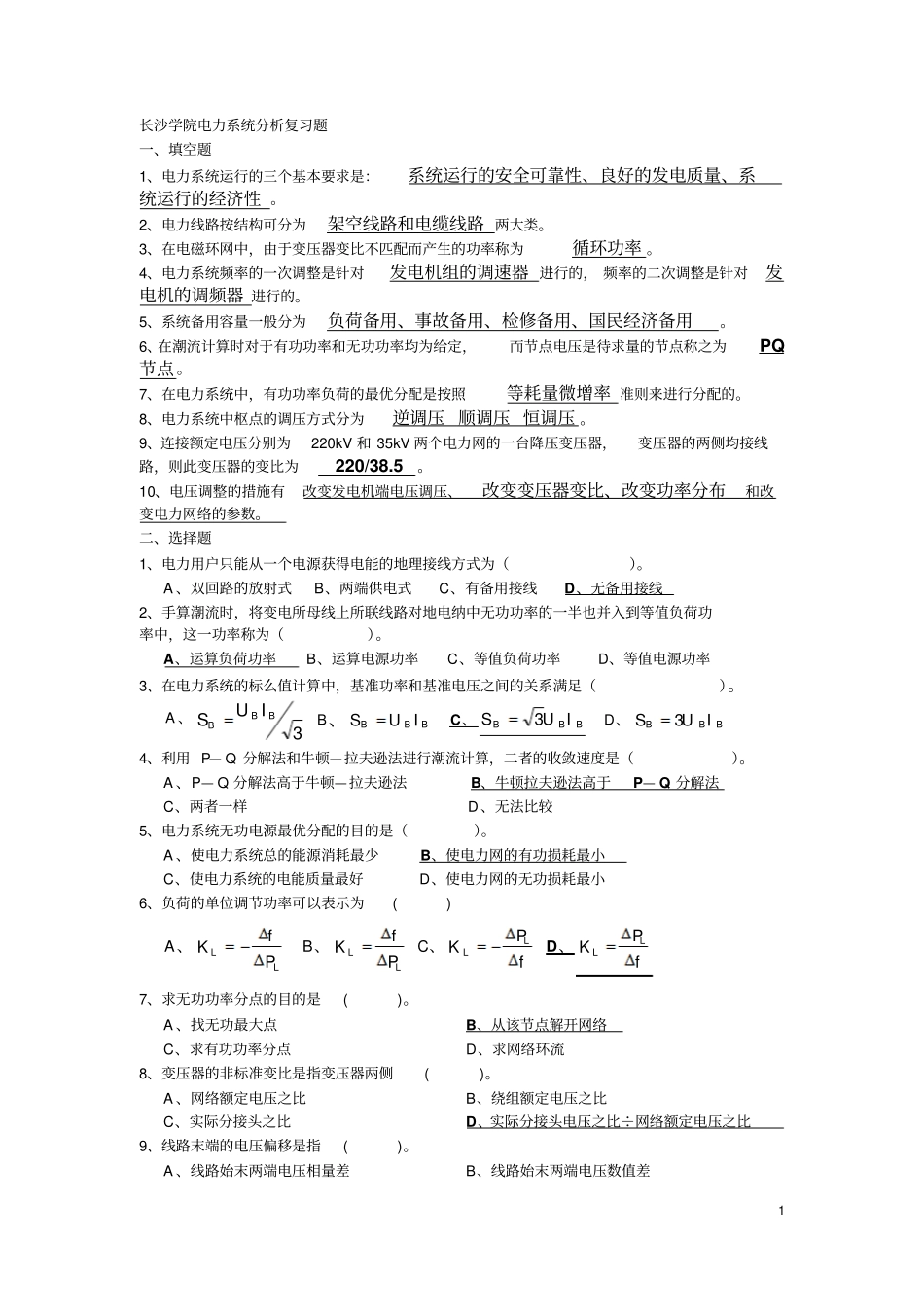

1长沙学院电力系统分析复习题一、填空题1、电力系统运行的三个基本要求是：系统运行的安全可靠性、良好的发电质量、系统运行的经济性。2、电力线路按结构可分为架空线路和电缆线路两大类。3、在电磁环网中，由于变压器变比不匹配而产生的功率称为循环功率。4、电力系统频率的一次调整是针对发电机组的调速器进行的，频率的二次调整是针对发电机的调频器进行的。5、系统备用容量一般分为负荷备用、事故备用、检修备用、国民经济备用。6、在潮流计算时对于有功功率和无功功率均为给定，而节点电压是待求量的节点称之为PQ节点。7、在电力系统中，有功功率负荷的最优分配是按照等耗量微增率准则来进行分配的。8、电力系统中枢点的调压方式分为逆调压顺调压恒调压。9、连接额定电压分别为220kV和35kV两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为220/38.5。10、电压调整的措施有改变发电机端电压调压、改变变压器变比、改变功率分布和改变电力网络的参数。二、选择题1、电力用户只能从一个电源获得电能的地理接线方式为（）。A、双回路的放射式B、两端供电式C、有备用接线D、无备用接线2、手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为（）。A、运算负荷功率B、运算电源功率C、等值负荷功率D、等值电源功率3、在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（）。A、3BBBIUSB、BBBIUSC、BBBIUS3D、BBBIUS34、利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（）。A、P—Q分解法高于牛顿—拉夫逊法B、牛顿拉夫逊法高于P—Q分解法C、两者一样D、无法比较5、电力系统无功电源最优分配的目的是（）。A、使电力系统总的能源消耗最少B、使电力网的有功损耗最小C、使电力系统的电能质量最好D、使电力网的无功损耗最小6、负荷的单位调节功率可以表示为()A、LLfKPB、LLfKPC、LLPKfD、LLPKf7、求无功功率分点的目的是()。A、找无功最大点B、从该节点解开网络C、求有功功率分点D、求网络环流8、变压器的非标准变比是指变压器两侧()。A、网络额定电压之比B、绕组额定电压之比C、实际分接头之比D、实际分接头电压之比÷网络额定电压之比9、线路末端的电压偏移是指()。A、线路始末两端电压相量差B、线路始末两端电压数值差2C、线路末端电压与额定电压之差D、线路末端空载时与负载时电压之差10、借串联补偿电容器调压，可以()A、抵偿线路感抗B、增大线路感抗C、有时抵偿线路感抗，有时增大线路感抗D、抵偿线路容抗三、简答题1、衡量电能质量的指标有哪些？电能质量包含电压质量、频率质量和波形质量三个方面。所以相应地衡量电压质量的指标有三个：电压偏移率、频率偏移率、波形畸变率。2、试写出电力线路的功率损耗和电压降落公式。①电力线路阻抗中的功率损耗XUQPRUQPS222222②电力线路导纳支路中的功率损耗222121YUjGUS③电力线路中电压降落的公式UQXPRUUQRPXU3、电力系统潮流计算中变量和节点是如何分类的？变量的分类：负荷消耗的有功、无功功率（LLQP,）为不可控变量（扰动变量）；电源发出的有功、无功功率（GGQP,）为控制变量；母线或节点电压的相位角(,U)为状态变量。节点的分类：PQ节点，PV节点，平衡节点计算题1、如图所示电力系统，试求变压器和发电机的额定电压。解：UGN=1.05×10=10.5kVU1N.T1=UGN=10.5kVU2N.T1=1.1×110=121kVU1N.T2=110kVU2N.T2=1.1×35=38.5kVU3N.T2=1.05×6=6.3kVU1N.T3=UGN=10.5kVU2N.T3=1.05×3=3.15kV32、电力网络接线如图所示，写出节点导纳矩阵。123y10y12y23y34y244y40解：3424403424343423232423242312121212100000yyyyyyyyyyyyyyyyyyYB3、某两端供电网，单位长度的线路电抗为0.4Ω/km，线路的各段长度和C、D点所带负荷功率如图所示，试计算网络的初功率分布，并注明有功、无功分点。MVAjSc1325~MVAjSD1020~解：36.173.968)01143115(110~***jjzUUSooNc06.1443.34~)(~~******jzzzzSzzSSdbcdacdbDdbcdCac06.143.9~~~jSSSCaccd06.143.9~~~jSSScdDbdD点是功率分点4、两台发电机的功率约束条件为65101GP，100202GP，耗量特性分别为2111002.02.0GGPPaF...
