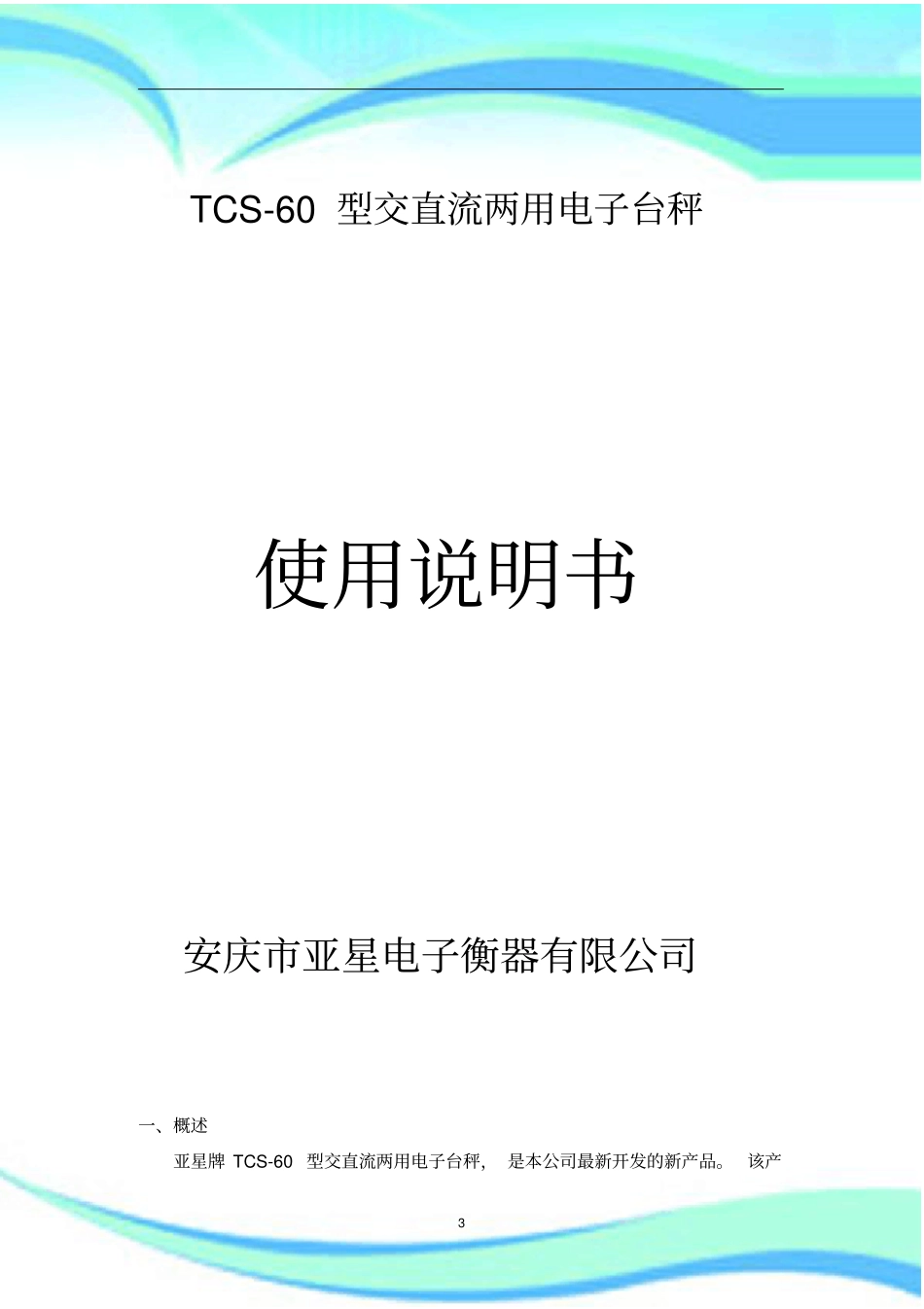

电子台秤说明书2————————————————————————————————作者：————————————————————————————————日期：3TCS-60型交直流两用电子台秤使用说明书安庆市亚星电子衡器有限公司一、概述亚星牌TCS-60型交直流两用电子台秤，是本公司最新开发的新产品。该产4品采用了高性能八位单片机和高精度传感器技术，计量迅速准确、性能稳定可靠。与TCS-A型系列产品相比具有直流电池供电的特点，更加适合于商业买卖计量，是文明经商之必备用品。本产品的特点如下：1、外形小巧，操作方便，装置简单。2、具有零位自动跟踪功能，故零位不受微风的影响，从而保证称量准确。3、采用防水型轻触键盘，按键时发出“嘟嘟”声。4、为了保证公平买卖，具有双面显示功能，显示器采用红色LED发光数码管。5、具有自动清除单价的功能。6、具有金额累计、次数累计功能。二、特点及使用须知1、TCS-60交直流两用电子台秤使用6V/5Ah大容量铅酸免维护可充电电池作为直流电源，充满一次可连续使用20小时。2、正常使用情况下，插上交流电源，电源打开电源开关，电子秤自动切换到交流电源，并自动对蓄电池充电，此时电子秤金额显示“电池”▽标志灭，“充电”▼标志亮，当电源充满时，自动关断充电电路，“充电”▽标灭，“充满”▼指示灯亮。3、在电源供电情况下，打开电子秤电源开关，金额显示窗下“电池”▼标志指示灯亮，说明是后备直流电池供电。若连续使用至电池容量不足时，“不足”▼标志指示灯亮，提示用户液压对蓄电池充电此时，电子秤在继续使用数分钟后，出现“dCLo”，将停止称量计量。4、在电池供电情况下，为了节电，在秤盘上无重量时，约十几秒后，显示器自动熄灭，此时若按清除键或放上计量物品，电子秤会自点亮显示。5、蓄电池容量出现不足时，充电时间需要约7-8小时。6、建议使用直流电源为主的用户每使用2个白天，即在夜间对电池充电一次。7、在使用过程中，交直流电源突然切换时，若出现不正常显示，只需重新开机一次即可正常使用。三、产要技术功能1、交直流两用三窗显示计价功能（可选交流、交直流计重仪表）2、规格：30kg、60kg、100kg、150kg、300kg、600kg准确度符合OIML○Ⅲ级秤的要求3、开关、置零、去皮等功能4、不锈钢大平面秤台5、台面尺寸：550×460mm400×300mm480×360mm可选6、额定电压：220vac-15%+10%50Hz56VDC/5Ah铅酸免维护可充电蓄电池17、功耗：5W8、环境温度：贮藏－10～+50℃工作0～40℃9、湿度：贮藏≤70%R.H工作≤90%R.H10、外形：尺寸355（长）×333（宽）×110（高）mm净重约束5.5kg毛重约8kg11、附件：电源线1根（3m）12、备件：1A熔段丝1只（Ф6×30）四、电气原理如上图所示，传感器将重量转换成毫伏级的电压信号，经放大后由A/D变换成脉冲数重量，经过单片微机处理成数字显示，通过按数字键输入单价，电子秤自动计算出金额，按其它键完成累计、清除、去皮、置零等功能。6五、装置步骤1、开箱后，先置秤于结实平整的台面上，再放上秤盘。2、利用四只脚调整水平，直至水平泡位于中央。同时确保四只脚全部着地，否则会影响称量准确性。3、如果所用的电源不接地的，可将接地线接至接地桩。24、将电源线一端与秤连接，另一端插入电源插座，并注意不能将本秤与大功率的设备共用一条线，因为大功率设备启动时会影响称量。5、在秤台上无重物时，合上电源开关，全部显示管闪烁2秒以后，各显示窗稳定显零。根据称量的需要还可以在秤盘上加放一定重量的专用秤盘或包装材料，这样可以提高称量精度。如果秤台上的重物超过一定重量以后，则显示管闪烁2秒以后出现“H”，在这种情况下，去掉秤台上的重物，然后按[置零]键则零位指示灯亮，显示窗显示零。如果要使用专用秤盘及包装材料，在秤稳定显零后，放上上述物品，然后按[去皮]键即可。六、操作方法1、置零：确保零位指示灯亮。当秤台上有大于1/4d的残重物时（属于无负载），即显示窗显零，但零位指示灯不亮。在这种情况下，按[置零]键，则指示灯亮。2、去皮：①把包装物置于秤台上，按[去皮]键重量显示窗显零，去皮灯亮。若拿掉秤台上的包装物，则零位灯亮，去皮灯亮，...
