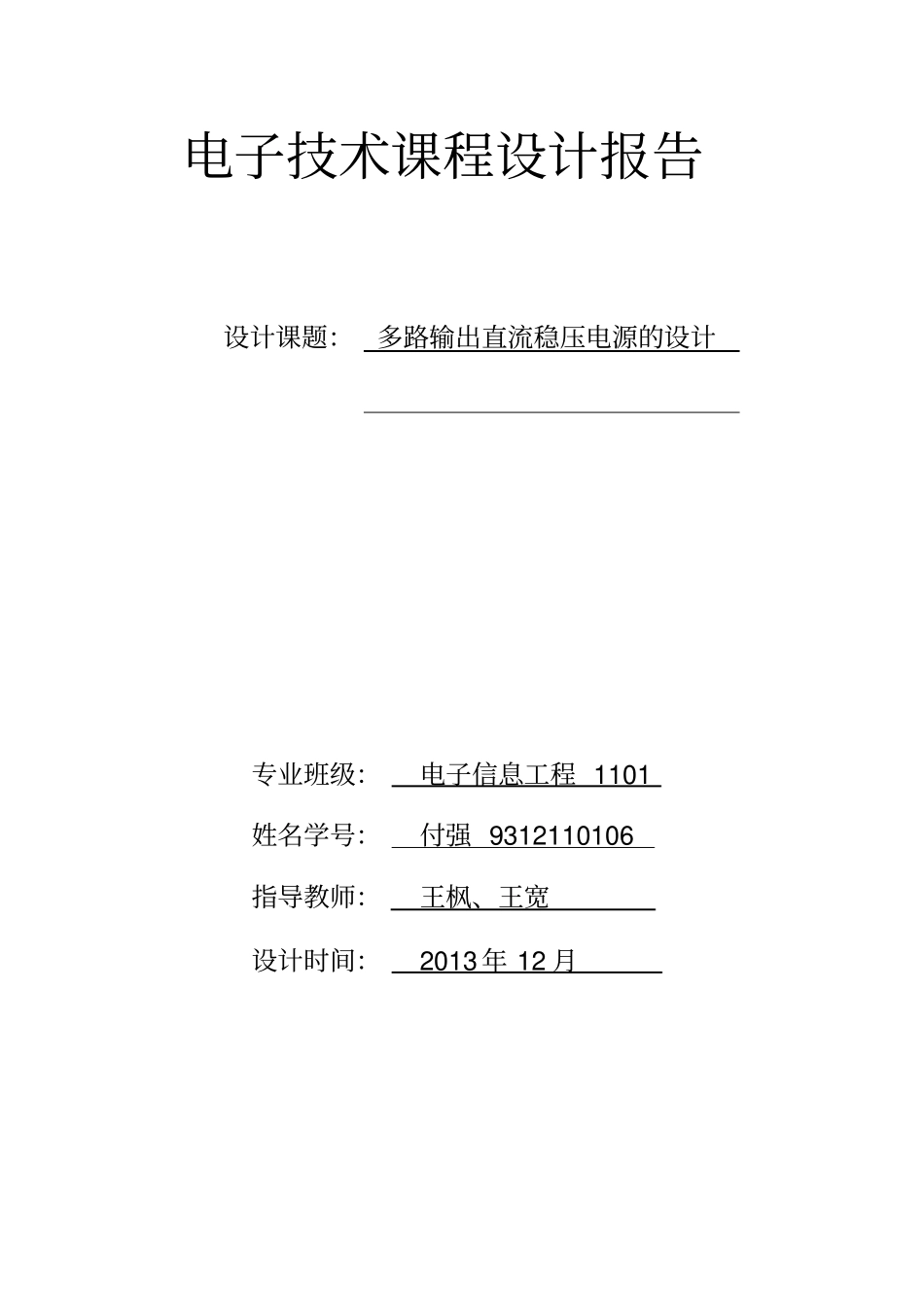

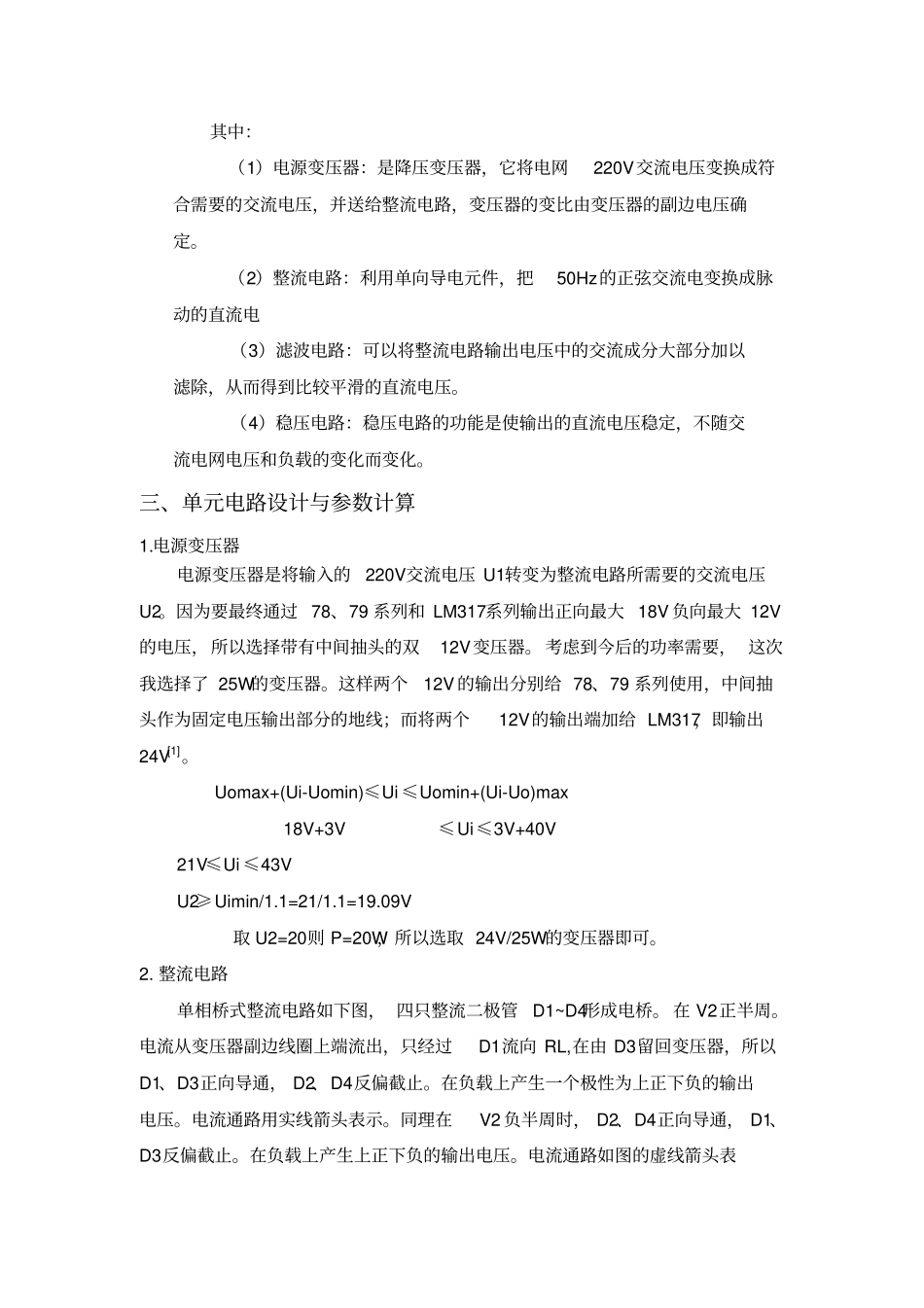

电子技术课程设计报告设计课题：多路输出直流稳压电源的设计专业班级：电子信息工程1101姓名学号：付强9312110106指导教师：王枫、王宽设计时间：2013年12月模电部分多路输出直流稳压电源的设计一、设计任务与要求1.设计一个多路输出直流稳压电源，可将220V/50HZ交流电转换为多路直流稳压输出：+12V/1A，-12V/1A，+5V/1A，-5V/1A及一组可调正电压，一组可调正电压+3～+18V/1A。2．选择电路方案，完成对确定方案电路的设计。计算电路元件参数与元件选择、并画出电路原理图，阐述基本原理。3．安装调试并按规定格式写出课程设计报告书。二、方案设计与论证LM317型稳压器电源能够输出可调的直流正电压，它内部含有过流，过热保护，输入电压为正负15V，输出为1.25（1+Rp/R）；可输出1.2~37V电压。CW7812、CW7805分别可以输出正12V和正5V电压，CW7912、CW7905分别可以输出负12V和负5V电压。有以上可知可以将LM317级CW系列的稳压器并联达到同时输出正负12V、正负5V及可调电压的要求。方案一、可以产生两路输出正负电源输出。一路为大功率、大电压但对稳压性能要求略低；另一路为小功率、小电压但对稳压性能要求高。方案二、输出电压可以在3—10v连续调节，且输出电流可扩展。1.直流稳压电源设计思路（1）电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。（4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。其中：（1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。（2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电（3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。（4）稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。三、单元电路设计与参数计算1.电源变压器电源变压器是将输入的220V交流电压U1转变为整流电路所需要的交流电压U2。因为要最终通过78、79系列和LM317系列输出正向最大18V负向最大12V的电压，所以选择带有中间抽头的双12V变压器。考虑到今后的功率需要，这次我选择了25W的变压器。这样两个12V的输出分别给78、79系列使用，中间抽头作为固定电压输出部分的地线；而将两个12V的输出端加给LM317，即输出24V[1]。Uomax+(Ui-Uomin)≤Ui≤Uomin+(Ui-Uo)max18V+3V≤Ui≤3V+40V21V≤Ui≤43VU2≥Uimin/1.1=21/1.1=19.09V取U2=20则P=20W，所以选取24V/25W的变压器即可。2.整流电路单相桥式整流电路如下图，四只整流二极管D1~D4形成电桥。在V2正半周。电流从变压器副边线圈上端流出，只经过D1流向RL,在由D3留回变压器，所以D1、D3正向导通，D2、D4反偏截止。在负载上产生一个极性为上正下负的输出电压。电流通路用实线箭头表示。同理在V2负半周时，D2、D4正向导通，D1、D3反偏截止。在负载上产生上正下负的输出电压。电流通路如图的虚线箭头表示。综上可知输入端经变压器后在副边得到了一个单向的脉动电压。图1桥式整流电路的工作由于Urm=1.414×24=33.936V，I=1A，ＩＮ４００７的反向击穿电压Urm≥１００V，额定工作电流ID=1A，所以整流二极管选择ＩＮ４００７。I=1A。T=0.02s,电路中滤波电容承受的最高电压时1.414×24=33.936V所以选择电容的耐压值应该大于34V所以选择1000uF/50V的电容。因为大容量电解电容有一定的绕制电感分布，易引起自激振荡，形成高频干扰。所以稳压器的输入断肠并入辞职小容量电容来抵消电感效应，一直高频干扰。3滤波电路经过整流的脉冲电压纹波很大要经过滤波电路的滤波作用，一般有电抗元件+++41231u2u220V+-RLouV21VV3V4+–uttuo′′tio组成，如在电阻两端并联电容器C，或在整流电路输入端与负载间串联电感器L，以及有电容、电感组合而成的各...
