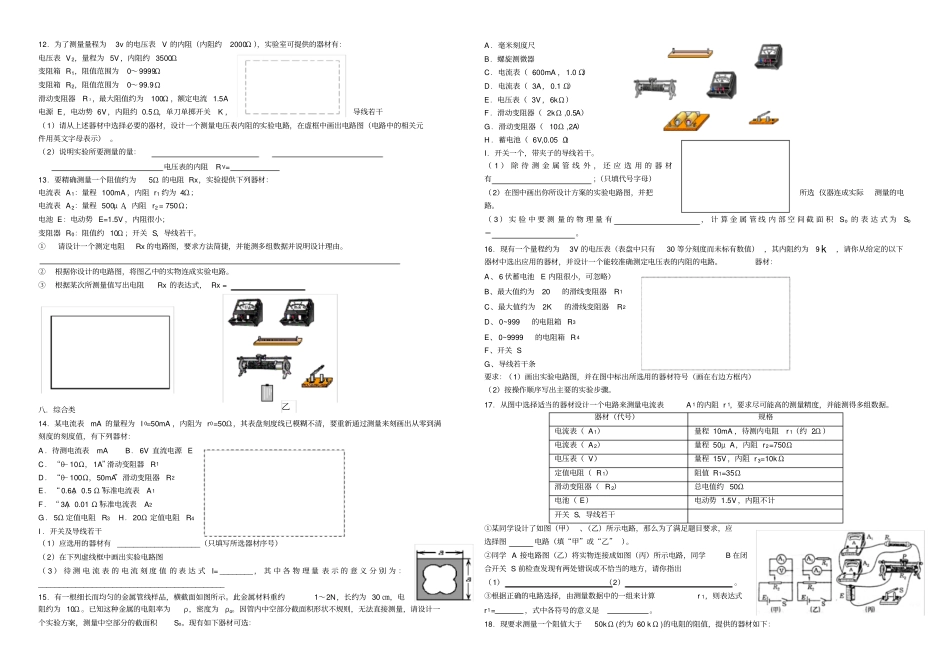

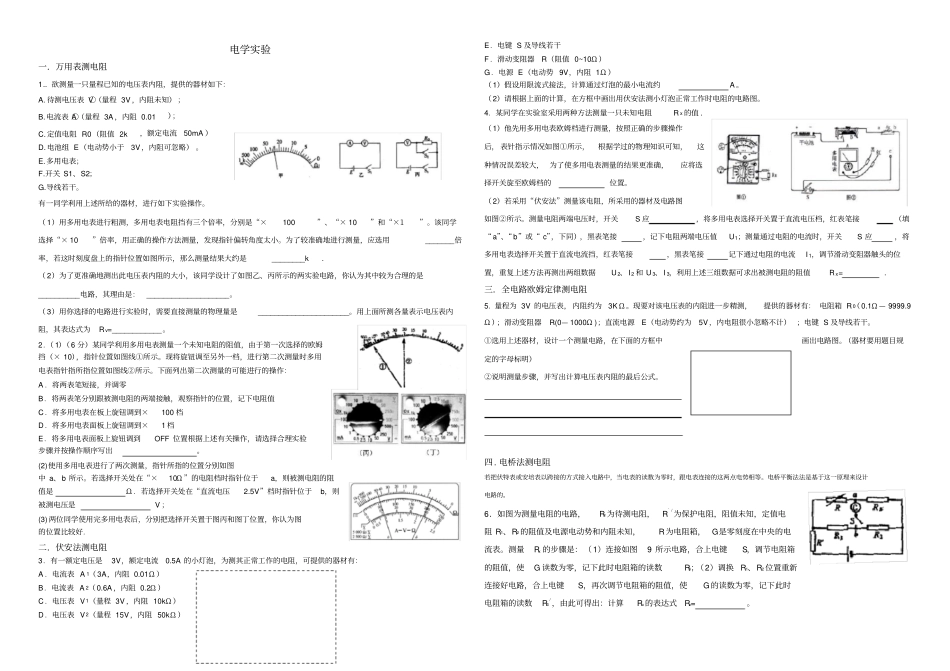

电学实验一．万用表测电阻1..欲测量一只量程已知的电压表内阻，提供的器材如下：A.待测电压表○V（量程3V，内阻未知）；B.电流表○A（量程3A，内阻0.01）；C.定值电阻R0（阻值2k，额定电流50mA）D.电池组E（电动势小于3V，内阻可忽略）。E.多用电表；F.开关S1、S2；G.导线若干。有一同学利用上述所给的器材，进行如下实验操作。（1）用多用电表进行粗测，多用电表电阻挡有三个倍率，分别是“×100”、“×10”和“×1”。该同学选择“×10”倍率，用正确的操作方法测量，发现指针偏转角度太小。为了较准确地进行测量，应选用_______倍率，若这时刻度盘上的指针位置如图所示，那么测量结果大约是________k.（2）为了更准确地测出此电压表内阻的大小，该同学设计了如图乙、丙所示的两实验电路，你认为其中较为合理的是__________电路，其理由是：____________________。（3）用你选择的电路进行实验时，需要直接测量的物理量是______________________。用上面所测各量表示电压表内阻，其表达式为Rv=____________。2．（1）（6分）某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡（×10），指针位置如图线①所示。现将旋钮调至另外一档，进行第二次测量时多用电表指针指所指位置如图线②所示。下面列出第二次测量的可能进行的操作：A．将两表笔短接，并调零B．将两表笔分别跟被测电阻的两端接触，观察指针的位置，记下电阻值C．将多用电表在板上旋钮调到×100档D．将多用电表面板上旋钮调到×1档E．将多用电表面板上旋钮调到OFF位置根据上述有关操作，请选择合理实验步骤并按操作顺序写出。(2)使用多用电表进行了两次测量，指针所指的位置分别如图中a、b所示。若选择开关处在“×10Ω”的电阻档时指针位于a，则被测电阻的阻值是Ω．若选择开关处在“直流电压2.5V”档时指针位于b，则被测电压是V；(3)两位同学使用完多用电表后，分别把选择开关置于图丙和图丁位置，你认为图的位置比较好．二．伏安法测电阻3．有一额定电压是3V，额定电流0.5A的小灯泡，为测其正常工作的电阻，可提供的器材有：A．电流表A1（3A，内阻0.01Ω）B．电流表A2（0.6A，内阻0.2Ω）C．电压表V1（量程3V，内阻10kΩ）D．电压表V2（量程15V，内阻50kΩ）E．电键S及导线若干F．滑动变阻器R（阻值0~10Ω）G．电源E（电动势9V，内阻1Ω）（1）假设用限流式接法，计算通过灯泡的最小电流约A。（2）请根据上面的计算，在方框中画出用伏安法测小灯泡正常工作时电阻的电路图。4．某同学在实验室采用两种方法测量一只未知电阻Rx的值.（1）他先用多用电表欧姆档进行测量，按照正确的步骤操作后，表针指示情况如图①所示，根据学过的物理知识可知，这种情况误差较大，为了使多用电表测量的结果更准确，应将选择开关旋至欧姆档的位置。（2）若采用“伏安法”测量该电阻，所采用的器材及电路图如图②所示。测量电阻两端电压时，开关S应，将多用电表选择开关置于直流电压档，红表笔接（填“a”、“b”或“c”，下同），黑表笔接，记下电阻两端电压值U1；测量通过电阻的电流时，开关S应，将多用电表选择开关置于直流电流挡，红表笔接，黑表笔接记下通过电阻的电流I1，调节滑动变阻器触头的位置，重复上述方法再测出两组数据U2、I2和U3、I3，利用上述三组数据可求出被测电阻的阻值Rx=.三．全电路欧姆定律测电阻5．量程为3V的电压表，内阻约为3KΩ。现要对该电压表的内阻进一步精测，提供的器材有：电阻箱R0（0.1Ω—9999.9Ω）；滑动变阻器R(0—1000Ω)；直流电源E（电动势约为5V，内电阻很小忽略不计）；电键S及导线若干。①选用上述器材，设计一个测量电路，在下面的方框中画出电路图。（器材要用题目规定的字母标明）②说明测量步骤，并写出计算电压表内阻的最后公式。四.电桥法测电阻若把伏特表或安培表以跨接的方式接入电路中，当电表的读数为零时，跟电表连接的这两点电势相等。电桥平衡法法是基于这一原理来设计电路的。6．如图为测量电阻的电路，Rx为待测电阻，R｀/为保护电阻，阻值未知，定值电阻R1、R2的阻值及电源电动势和内阻未知，R为电阻箱，G是零刻度在中央的电流表。测量Rx的步骤是：（1）连...
