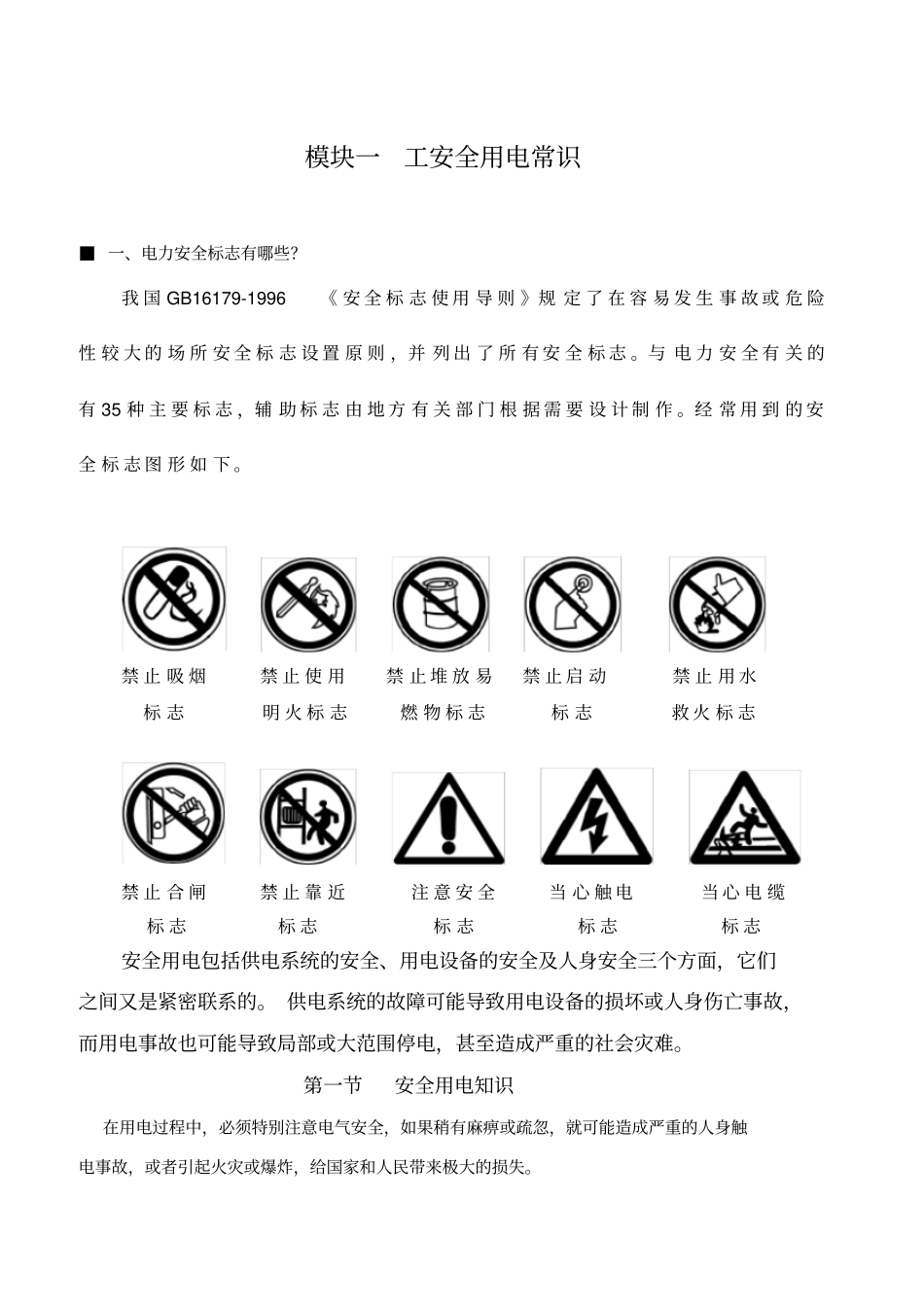

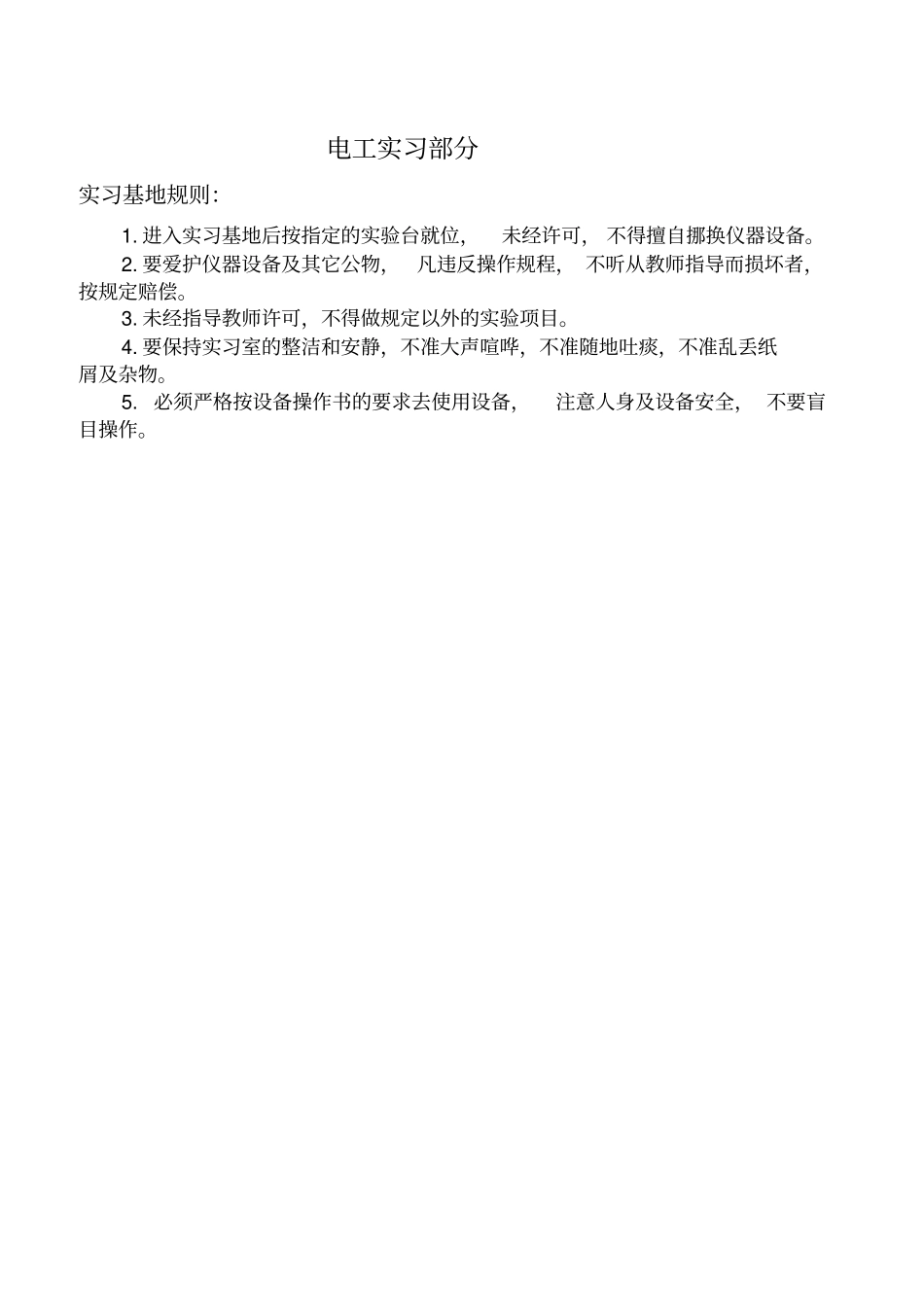

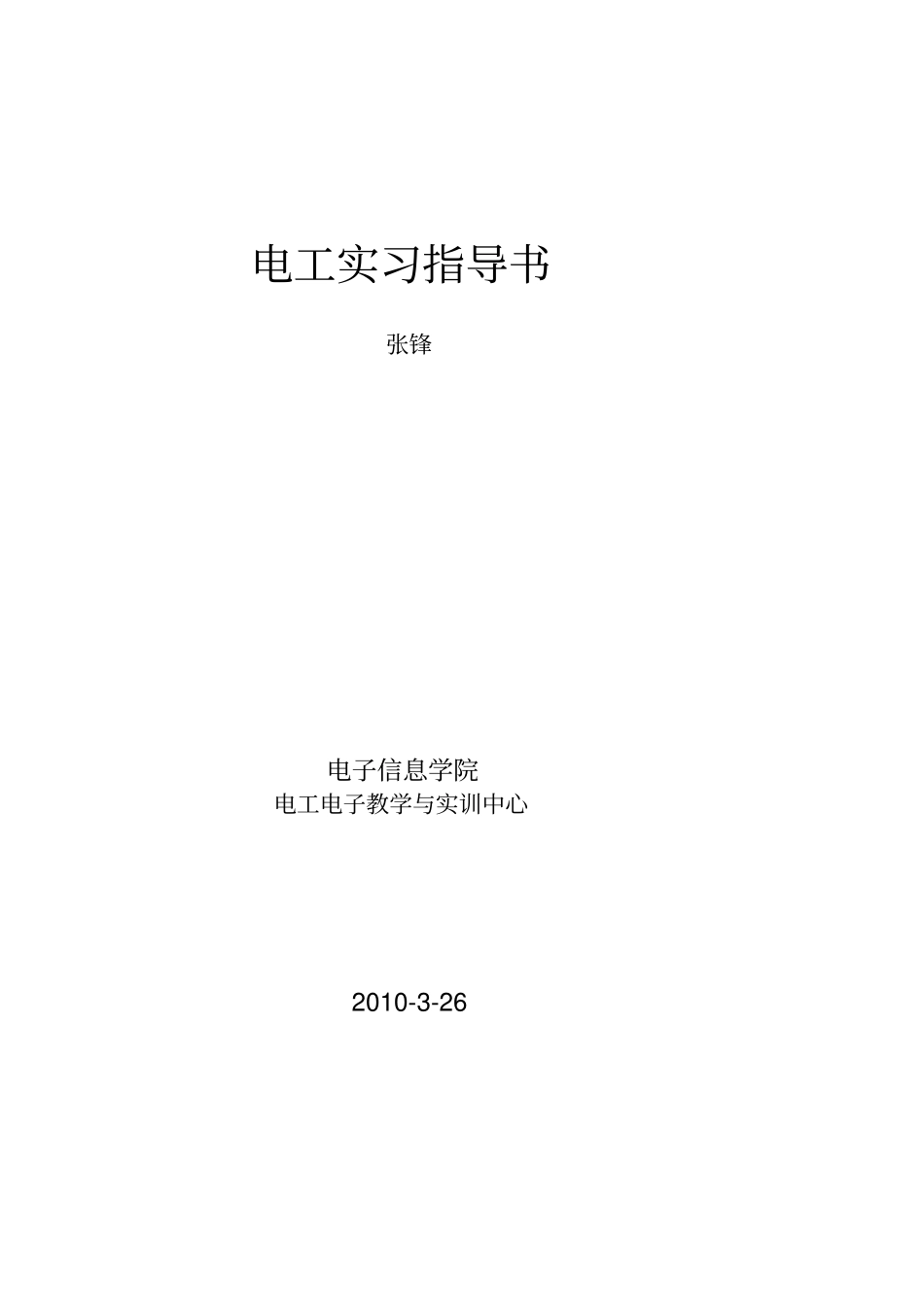

电工实习指导书张锋电子信息学院电工电子教学与实训中心2010-3-26电工实习部分实习基地规则：1.进入实习基地后按指定的实验台就位，未经许可，不得擅自挪换仪器设备。2.要爱护仪器设备及其它公物，凡违反操作规程，不听从教师指导而损坏者，按规定赔偿。3.未经指导教师许可，不得做规定以外的实验项目。4.要保持实习室的整洁和安静，不准大声喧哗，不准随地吐痰，不准乱丢纸屑及杂物。5.必须严格按设备操作书的要求去使用设备，注意人身及设备安全，不要盲目操作。模块一工安全用电常识■一、电力安全标志有哪些？我国GB16179-1996《安全标志使用导则》规定了在容易发生事故或危险性较大的场所安全标志设置原则，并列出了所有安全标志。与电力安全有关的有35种主要标志，辅助标志由地方有关部门根据需要设计制作。经常用到的安全标志图形如下。禁止吸烟禁止使用禁止堆放易禁止启动禁止用水标志明火标志燃物标志标志救火标志禁止合闸禁止靠近注意安全当心触电当心电缆标志标志标志标志标志安全用电包括供电系统的安全、用电设备的安全及人身安全三个方面，它们之间又是紧密联系的。供电系统的故障可能导致用电设备的损坏或人身伤亡事故，而用电事故也可能导致局部或大范围停电，甚至造成严重的社会灾难。第一节安全用电知识在用电过程中，必须特别注意电气安全，如果稍有麻痹或疏忽，就可能造成严重的人身触电事故，或者引起火灾或爆炸，给国家和人民带来极大的损失。一、安全电压交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50V。我国的安全电压的额定值为42、36、24、12、6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压，金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24或12V安全电压，以防止因触电而造成的人身伤害。第二节电工安全操作知识（1）在进行电工安装与维修操作时，必须严格遵守各种安全操作规程，不得玩忽失职。（2）进行电工操作时，要严格遵守停、送电操作规定，确实做好突然送电的各项安全措施，不准进行约时送电。（3）在邻近带电部分进行电工操作时，一定要保持可靠的安全距离。（4）严禁采用一线一地、两线一地、三线一地（指大地）安装用电设备和器具。（5）在一个插座或灯座上不可引接功率过大的用电器具。（6）不可用潮湿的手去触及开关、插座和灯座等用电装置，更不可用湿抹布去揩抹电气装置和用电器具。（7）操作工具的绝缘手柄，绝缘鞋和手套的绝缘性能必须良好，并作定期检查。登高工具必须牢固可靠，也应作定期检查。（8）在潮湿环境中使用移动电器时，一定要采用36V安全低压电源。在金属容器内（如锅炉、蒸发器或管道等）使用移动电器时，必须采用12V安全电源，并应有人在容器外监护。（9）发现有人触电，应立即断开电源，采取正确的抢救措施抢救触电者。第三节触电的危害性与急救人体是导电体，一旦有电流通过时，将会受到不同程度的伤害。由于触电的种类、方式及条件的不同，受伤害的后果也不一样。一、触电的种类人体触电有电击和电伤两类。（1）电击是指电流通过人体时所造成的内伤。它可以使肌肉抽搐，内部组织损伤，造成发热发麻，神经麻痹等。严重时将引起昏迷、窒息，甚至心脏停止跳动而死亡。通常说的触电就是电击。触电死亡大部分由电击造成。（2）电伤是指电流的热效应、化学效应、机械效应以及电流本身作用下造成的人体外伤。常见的有灼伤、烙伤和皮肤金属化等现象。二、触电方式1．单相触电这是常见的触电方式。人体的某一部分接触带电体的同时，另一部分又与大地或中性线相接，电流从带电体流经人体到大地（或中性线）形成回路，如图1-4所示。图l－1单相触电2．两相触电人体的不同部分同时接触两相电源时造成的触电，如图1-5所示。对于这种情况，无论电网中性点是否接地，人体所承受的线电压将比单相触电时高，危险更大。3．跨步电压触电对于外壳接地的电气设备，当绝缘损坏而使外壳带电，或导线断落发生单相接地故障时，电流由设备外壳经接地线、接地体（或由断落导线经接地点）流人大地，向四周扩散。如果此时人站立在设备附近地面...
