电梯PMT说明书讲解VIP免费

电梯PMT说明书讲解_第1页
1/47
电梯PMT说明书讲解_第2页
2/47
电梯PMT说明书讲解_第3页
3/47

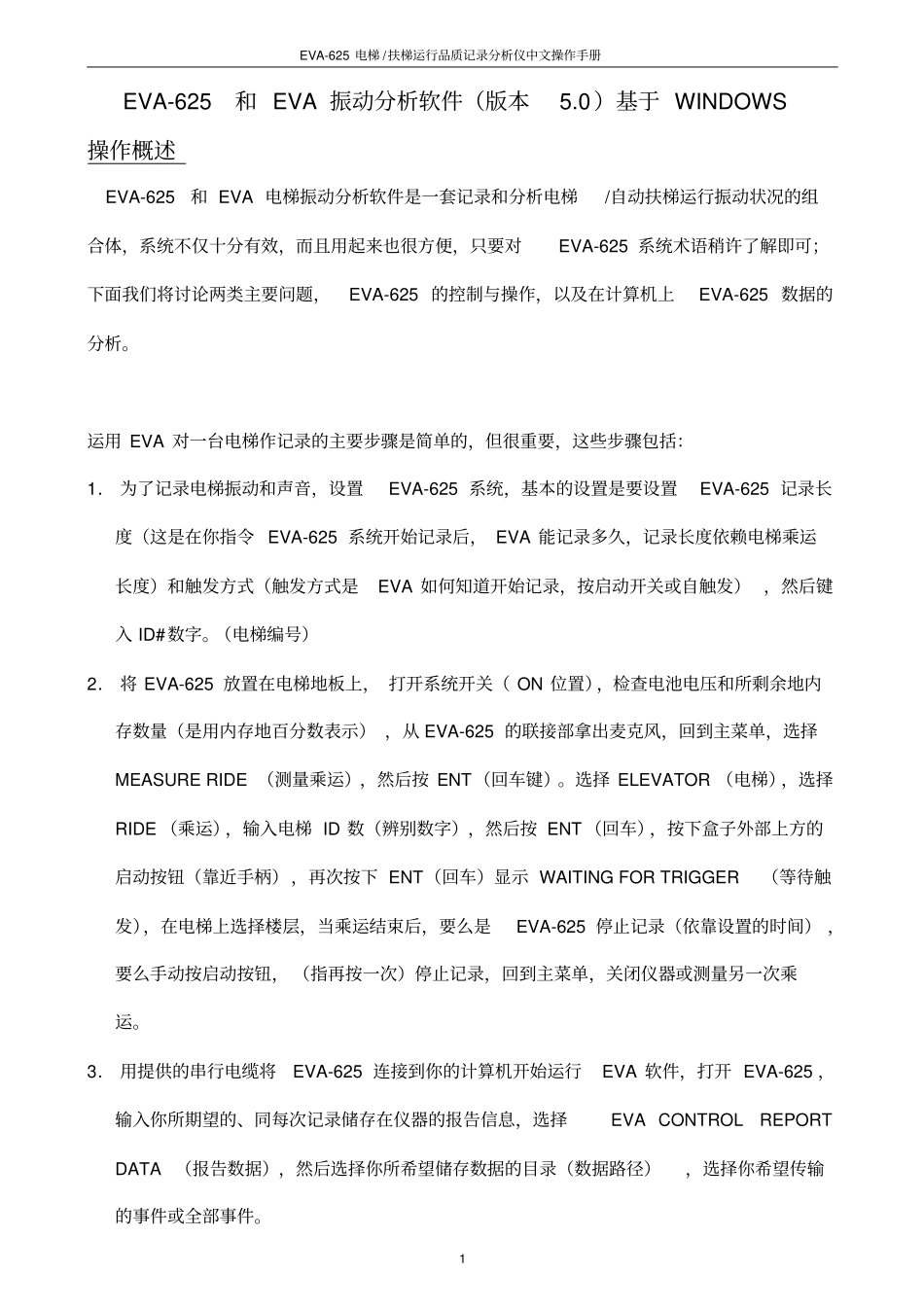

EVA-625电梯/扶梯运行品质记录分析仪中文操作手册1EVA-625和EVA振动分析软件(版本5.0)基于WINDOWS操作概述EVA-625和EVA电梯振动分析软件是一套记录和分析电梯/自动扶梯运行振动状况的组合体,系统不仅十分有效,而且用起来也很方便,只要对EVA-625系统术语稍许了解即可;下面我们将讨论两类主要问题,EVA-625的控制与操作,以及在计算机上EVA-625数据的分析。运用EVA对一台电梯作记录的主要步骤是简单的,但很重要,这些步骤包括:1.为了记录电梯振动和声音,设置EVA-625系统,基本的设置是要设置EVA-625记录长度(这是在你指令EVA-625系统开始记录后,EVA能记录多久,记录长度依赖电梯乘运长度)和触发方式(触发方式是EVA如何知道开始记录,按启动开关或自触发),然后键入ID#数字。(电梯编号)2.将EVA-625放置在电梯地板上,打开系统开关(ON位置),检查电池电压和所剩余地内存数量(是用内存地百分数表示),从EVA-625的联接部拿出麦克风,回到主菜单,选择MEASURERIDE(测量乘运),然后按ENT(回车键)。选择ELEVATOR(电梯),选择RIDE(乘运),输入电梯ID数(辨别数字),然后按ENT(回车),按下盒子外部上方的启动按钮(靠近手柄),再次按下ENT(回车)显示WAITINGFORTRIGGER(等待触发),在电梯上选择楼层,当乘运结束后,要么是EVA-625停止记录(依靠设置的时间),要么手动按启动按钮,(指再按一次)停止记录,回到主菜单,关闭仪器或测量另一次乘运。3.用提供的串行电缆将EVA-625连接到你的计算机开始运行EVA软件,打开EVA-625,输入你所期望的、同每次记录储存在仪器的报告信息,选择EVACONTROLREPORTDATA(报告数据),然后选择你所希望储存数据的目录(数据路径),选择你希望传输的事件或全部事件。EVA-625电梯/扶梯运行品质记录分析仪中文操作手册24.当数据被储存后,你就能SELECTARECORD(选择一个记录)(一个EVA-625记录),并选择ANALYSIS下的VIBRATIONANALYSISTOOLS运行可在显示屏上查看该记录,当你打算打印一份完整的报告时,选择在FILEOPERATIONS下的EVAPRINT即可。PC硬件需求配置包括:硬盘空间4MB以上,80386或更高一级(带协处理机)MICROSOFTWINDOWS3.1或更新推出的MICROSOFTWINDOWSNT3.51或更新的版本,MICROSOFTWINDOWS95或MICROSOFTWINDOWS支持的VGA或高分辨率显示器1.44MB软盘驱动器设置:EVA软件CustomSoftwareSettings为了正确应用EVA软件,同时提供正常的报告,软件必须设软件安装将盘片1插入软驱。选择WINDOWS界面下的RUN(运行),并键入:A:SETUP这样将会在你的硬盘上,同事创建EVA300应用目录和\EVA300\DAT子目录,并安装一个样本数据(如用户手册上所示),有时从其它运行应用中退出必要的,如果正在使用MICROSOFTOFFICE工具,点击工具栏然后停止运行应用是必要的。EVA-625电梯/扶梯运行品质记录分析仪中文操作手册3置好,所有设置的选项能在任何时间改变,这些设置选项是:SetUnitsandAnalysis控制中通常两组被显示,测量和分析的单位EVA-625电梯/扶梯运行品质记录分析仪中文操作手册4UnitsofMeasure测量单位测量的单位组允许你选择工作地区适用的单位,特别地,单位能被选择用于振动,加速度,速度,位移和冲击(冲撞)。选择有赖于在你国家中的习惯性用法和与你可比较不用地任何规格,请记住SI单位是国际标准单位,但能直接换算到其它体系,对加速度而言,国际单位是米/秒2,速度为米/秒,位移为米,颤动为米/秒3附录A提供了常用的不同单位间的转换,选择列于下面:DefaultProcessingDisplay本栏用于选择数据该怎样排序和显示于开始。它允许操作者仅查看感性趣的标题而不必查看未经处理的振动数据。EVA-625电梯/扶梯运行品质记录分析仪中文操作手册5Analysis本栏允许选择垂直度,水平度和提动加速度数据的过程技术VERTICAL本栏用于确定哪个通道为垂直通道,如果EVA-625被操作于正常方位。用这个选项,软件分析出电梯速度,位移和振动的垂直方向。LandingChannel水平度水平度用于自动扶梯2次方加速度和振动的测量,让EVA放置在踏步上(方向垂直),把手朝向较低的一级,那么X方向将是正确的选择。LimitSource本选择提供...
