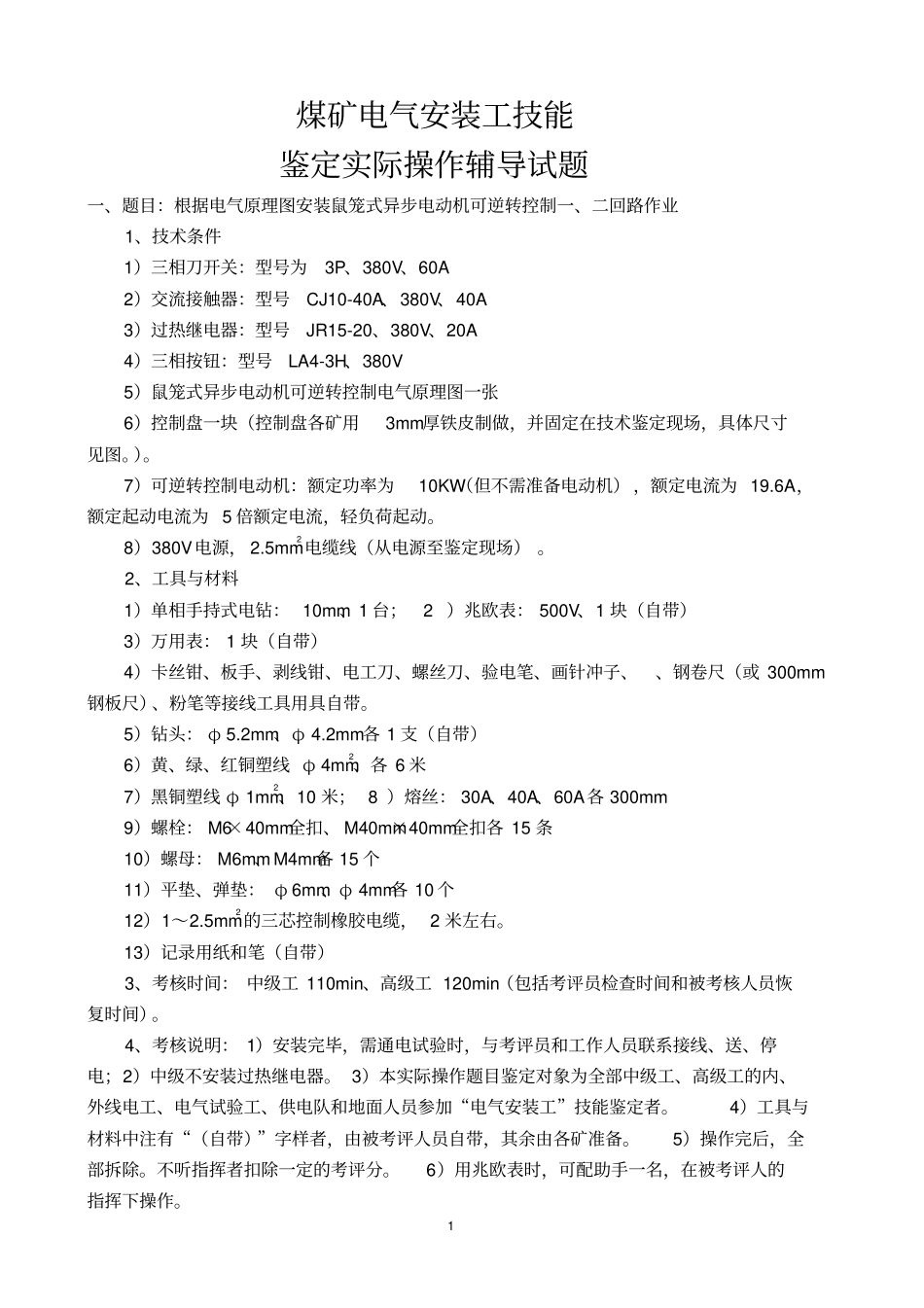

1煤矿电气安装工技能鉴定实际操作辅导试题一、题目：根据电气原理图安装鼠笼式异步电动机可逆转控制一、二回路作业1、技术条件1）三相刀开关：型号为3P、380V、60A2）交流接触器：型号CJ10-40A、380V、40A3）过热继电器：型号JR15-20、380V、20A4）三相按钮：型号LA4-3H、380V5）鼠笼式异步电动机可逆转控制电气原理图一张6）控制盘一块（控制盘各矿用3mm厚铁皮制做，并固定在技术鉴定现场，具体尺寸见图。）。7）可逆转控制电动机：额定功率为10KW（但不需准备电动机），额定电流为19.6A，额定起动电流为5倍额定电流，轻负荷起动。8）380V电源，2.5mm2电缆线（从电源至鉴定现场）。2、工具与材料1）单相手持式电钻：10mm、1台；2）兆欧表：500V、1块（自带）3）万用表：1块（自带）4）卡丝钳、板手、剥线钳、电工刀、螺丝刀、验电笔、画针冲子、、钢卷尺（或300mm钢板尺）、粉笔等接线工具用具自带。5）钻头：φ5.2mm、φ4.2mm各1支（自带）6）黄、绿、红铜塑线φ4mm2、各6米7）黑铜塑线φ1mm2、10米；8）熔丝：30A、40A、60A各300mm9）螺栓：M6×40mm全扣、M40mm×40mm全扣各15条10）螺母：M6mm、M4mm各15个11）平垫、弹垫：φ6mm、φ4mm各10个12）1～2.5mm2的三芯控制橡胶电缆，2米左右。13）记录用纸和笔（自带）3、考核时间：中级工110min、高级工120min（包括考评员检查时间和被考核人员恢复时间）。4、考核说明：1）安装完毕，需通电试验时，与考评员和工作人员联系接线、送、停电；2）中级不安装过热继电器。3）本实际操作题目鉴定对象为全部中级工、高级工的内、外线电工、电气试验工、供电队和地面人员参加“电气安装工”技能鉴定者。4）工具与材料中注有“（自带）”字样者，由被考评人员自带，其余由各矿准备。5）操作完后，全部拆除。不听指挥者扣除一定的考评分。6）用兆欧表时，可配助手一名，在被考评人的指挥下操作。2安装鼠笼式异步电动机可逆转控制一、二回路作业考核评分表考核项目时间（分）配分考核内容考核要求评分标准扣分得分准备工作551、三相刀开关、接触器、热继电器、三相按钮、电钻等领取准备到位。2、一、二次线准备到位。3、其它工具、材料准备到位。4、工作服穿戴。1、对所有工具、材料清点检查，应齐全、完好。2、电钻应通电试验。3、工作服必须穿戴整齐。1、在操作时缺一件工具或不完好扣1分。2、有一种材料准备不到位扣1分。3、电钻不通电试验扣1.5分。4、工作服穿戴不整齐扣1分。在控制盘上划线打孔25101、在控制盘上确定三相刀开关、接触器、过热继电器位置。2、划各元件的固定孔线。3、选择合适的钻头。4、用电钻打孔。1、各元件应布置合理、美观。2、孔位要划准确。3、钻头不得选大或选小。4、正确使用电钻打孔。5、在钻孔时要注意安全。1、元件布置不合理扣2分。2、有一条螺栓穿不过扣1分。3、钻头选过大或过小扣0.5分。4、电钻使用不正确扣2分。5、在钻孔时发生事故不得分。安装电气元件15151、对三相刀开关、两个接触器、过热继电器质量、完好检查。2、安装三相刀开关、两个接触器、过热继电器。3、用兆欧表测相间绝缘阻值，应做记录。1、三相刀开关、接触器、过热继电器的外壳、消弧罩触头、刀、接触部位、接线部位检查到位。2、兆欧表摇测前必须进行回零和开路试验，检查兆欧表的好坏。3、用500V兆欧表测刀开关、接触器、过热继电器的相间绝缘阻值。4、万用表在测试前必须在所用电阻档做调零调整。5、用万用表检查接触器、过热继电器各触头的接触情况。6、用万用表检查接触器电磁线圈的好坏。7、三相刀开关、两个接触器、过热继电器应垂直安装，倾斜度不大于5°。8、各螺栓应与固定孔相符，垫片与螺栓相符。9、正确记录相间绝缘阻值。10、安装时各电气元件不得有损坏现象。1、一处检查不到位扣0.5分。2、摇测前兆欧表不检查扣1分。3、兆欧表使用方法不正确扣1分。4、相间绝缘不摇测扣2分。5、万用表在使用前对电阻档不调零扣1分。6、少检查一对触头扣0.5分。7、接触器线圈不检测扣1分。8、有一件元件安装倾斜度大于5°扣0.5分。9、有一条螺栓与固定孔不符扣0.2分。10、少安一条螺栓扣0.5分。11、有一个垫片与螺栓不符扣0.1分。12、不...
